微型电机安装固定支撑支架结构

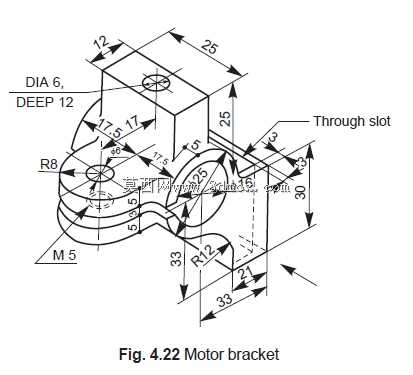

　　这类支架多用于小型传动模组、桌面级自动化执行单元里的微型电机安装定位，常见于3C产品组装工位的小型送料机构、教学实验台的动力模组、小型通讯设备内部的动力驱动单元，核心作用是给小规格电机提供稳定的安装基准，抵消电机运转时的径向跳动与轴向窜动，避免动力输出端出现同轴度偏差，保障传动链路的精度稳定性。从结构设计来看，整体采用块体与圆弧基座结合的构型，下部带R8圆弧的基座部分是与设备安装面贴合的承载区域，设置有M5规格的螺纹安装孔，可通过标准紧固件将整个支架锁固在设备基板上，基座上的通孔深度为12mm、孔径6mm，既可以作为定位销孔实现安装时的快速对位，也能穿设紧固件辅助固定，提升支架与安装面的连接刚性。上部的方块结构是电机的承载安装位，

　　设置有贯通槽结构，这个槽的作用是给电机输出轴或者连接的传动件留出避让空间，避免支架本体与运动部件发生干涉，同时贯通槽也能减少支架整体的用料重量，在不降低结构强度的前提下实现轻量化设计。尺寸边界上，支架总高度控制在30mm，上部安装块的长宽尺寸为25mm、12mm，下部基座的延伸长度为33mm，R12的圆弧过渡设置在块体与基座的连接位置，这个过渡设计能有效降低应力集中，避免支架在承受电机运转振动时出现连接位置的断裂问题，所有安装孔位的位置度公差在设计时都控制在0.05mm以内，保障电机安装后输出轴的同轴度符合传动要求。设计过程中优先考虑了安装的便捷性，所有安装孔位都设置在易操作的外露面，不需要特殊工装就能完成紧固件的锁附，

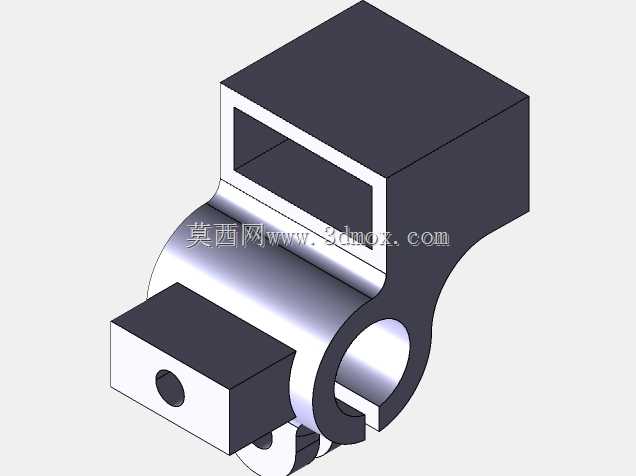

　　同时支架的构型适配多款外径匹配的微型直流电机、步进电机，不需要额外加工转接板就能直接安装，降低了整机的装配复杂度。在实际工况中，这类支架要承受电机启停时的冲击载荷，所以结构上在壁厚设置上做了针对性优化，承载电机的块体壁厚为5mm，基座部分的壁厚为3mm，既保证了足够的结构刚性，又不会因为壁厚过大造成材料浪费。贯通槽的宽度设置为3mm，刚好能容纳常规的微型电机输出轴端的联轴器或者同步轮的突出部分，槽边的倒角处理也避免了装配时刮伤传动件的表面。从建模逻辑来看，整个结构采用拉伸、切除、圆角等基础特征就能完成，没有复杂的曲面特征，加工适配性强，既可以采用铝合金铣削加工做小批量样机使用，也能开模采用注塑工艺做批量生产，适配不同的生产场景需求。

　　安装时需要先将基座的贴合面与设备安装面清理干净，避免杂物垫在结合面造成安装倾斜，先通过6mm的定位孔穿入定位销完成预定位，再锁入M5的紧固件完成固定，之后再将电机装入上部的安装位，通过紧固件锁固后，需要手动转动电机输出轴检查是否存在干涉，确认无卡顿后再连接传动部件。这类支架的结构通用性较强，除了固定微型电机之外，也可以作为小型传感器、小型气缸的安装支座使用，只需要匹配对应的安装孔位就能实现一物多用，在小型自动化设备的结构设计中能大幅减少非标零件的设计工作量，缩短设备的研发周期。
