带底板四孔固定的卧式圆筒轴支撑座

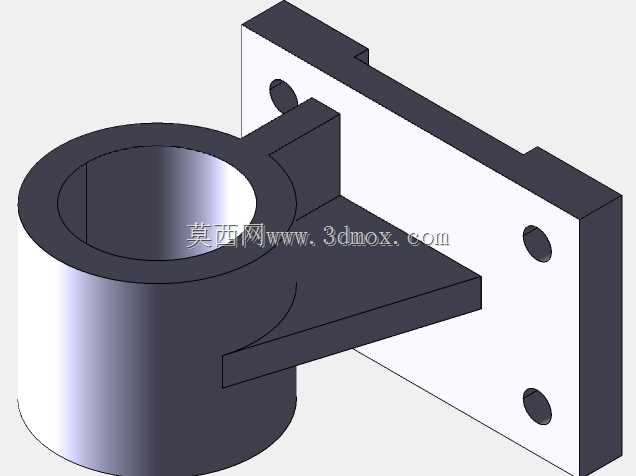

　　该支撑件属于设备传动系统里常见的轴系固定构件，核心作用是为水平布置的转轴提供径向支承，同时通过底部安装板把轴上载荷传递到设备机架或工作台面。在轻工输送线、小型实验台、通讯周边辅助装置以及台式工装夹具中，这类支座常用来承托光轴、滚筒轴或短传动轴，避免轴端悬空造成挠曲，也能让轴的中心线保持稳定，减少运转时的偏心和振动。

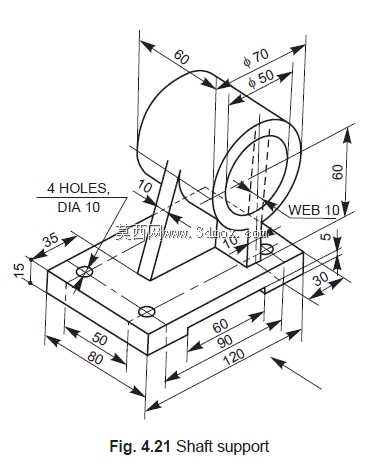

　　从结构上看，零件下部是一块矩形安装底板，底板总长120、总宽80，厚度方向留出5的实体尺寸，保证压紧后不易变形。底板上布置4个直径10的安装孔，孔位沿长度方向的孔距为90，沿宽度方向的孔距为50；孔中心距底板长边边缘30，距短边边缘35。这样的孔位布局使四个紧固点分布在底板四角区域，装配时可用螺栓直接穿过底板锁附在机架面，受力对称，装拆也比较方便。建模时需要注意安装孔为通孔，孔口周边可根据工艺需要增加沉孔或倒角，避免螺栓头干涉。

　　底板上方设置两块竖立支承板，支承板之间形成圆筒的夹持与连接区域。圆筒部分为水平贯通结构，外径70，内径50，说明其内部可穿过相应直径的轴，或与轴套、轴承外圈配合。圆筒中心到底板安装面的高度为60，这一尺寸决定了被支承轴的轴线高度，是整机布局中与联轴器、带轮、滚筒等部件对中的关键尺寸。圆筒轴向长度方向取60，能够提供足够的配合宽度，使支承接触面积更充分，降低局部压强。

　　两块立板之间的连接腹板厚度为10，图中标注WEB10，主要用于增强立板与圆筒之间的刚性，防止支承板受载后张开或扭曲。立板下部与底板融合，上部环抱或连接圆筒，形成类似桥形的承力框架。立板附近还标注有10的厚度尺寸，说明支撑板并非薄壁件，而是按中等载荷支座进行设计；在三维建模时，应保证立板、圆筒、底板三者交接处连续过渡，必要时设置加强圆角，以减少应力集中。

　　该零件的设计思路比较典型：先用底板解决安装基准问题，再用圆筒确定轴的通过与支承位置，最后用立板和腹板把上下两部分连成刚性整体。底板提供平面定位，圆筒提供孔系定位，二者之间通过高度60建立轴线与安装面的平行关系。实际应用中，如果内部安装轴承，可将φ50孔作为轴承室或衬套孔使用；如果直接穿轴，则应根据摩擦、转速和润滑条件考虑增加轴套。圆筒外径φ70与内径φ50形成10的单边壁厚，能够承受一般径向载荷，但在冲击载荷较大的场合，还需校核圆筒与立板连接处的强度。

　　从安装边界看，支座占用的平面范围不超过120×80，底板上方圆筒最高点相对安装面约为95，即中心高60加上外圆半径35。圆筒轴线沿底板长度方向布置时，轴向两端会伸出支承区域，设计周边结构时应预留轴、挡圈、联轴器或带轮的空间。四个安装孔的位置决定了机架上对应螺孔的开孔范围，若设备底板已经加工，可按90×50的孔距进行适配；若为新设计机架，则建议在安装面下方设置足够厚度的支撑梁，避免螺栓锁紧后局部板面凹陷。

　　建模过程中，可先绘制120×80×5的底板实体，再依据孔距90、50和边距35、30创建四个φ10通孔。随后建立中心高60的圆筒，按φ70外径和φ50内径生成水平通孔，并保证圆筒长度60。接着创建两侧立板及厚度10的腹板，使立板底部与底板接合、上部与圆筒外圆接合。最后对尖锐棱边进行倒角或圆角处理，尤其在底板孔口、圆筒端面和立板交接位置，应结合加工与铸造工艺确定细节。

　　在工程使用中，这种支座的优势在于结构简单、定位明确、安装方便。底板孔系适合常规螺栓固定，圆筒孔系适合轴或轴承装配，整体高度和外廓尺寸紧凑，能够布置在空间受限的小型设备中。设计复核时应重点关注轴线高度、孔距同轴度、底板平面度以及圆筒孔与安装面的平行度；这些尺寸若偏差较大，会直接影响轴系转动平顺性，并可能导致轴承偏载、密封件磨损或传动件错位。
