带弯臂支撑的轴承支座结构

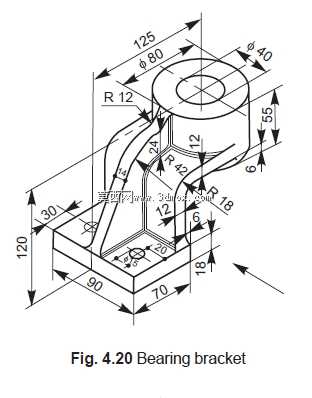

　　这个轴承支架属于典型的中小型机械承托构件，在输送线、小型传动单元、实验台架以及轻工设备里比较常见，主要作用是把旋转轴或轴承组件固定在指定高度，同时通过底板与机架连接，保证轴系工作时的同轴度和支承刚度。结构上可以分成三个功能区域：底部矩形安装板、中部弯曲承力臂和上部圆筒轴承座。上部圆筒用于容纳轴承或轴套，外圆直径对应φ80，内孔为φ40，圆筒高度方向尺寸为55，能够为轴承提供足够的轴向包容长度，减少轴端悬臂带来的偏载。圆筒中心到底板安装面的总高度为120，这个高度决定了被支承轴的中心线位置，在整机布局时直接关系到带轮、链轮或联轴器的对齐。底板长宽方向分别为90和70，厚度18，属于比较稳妥的安装基座比例。板上设置安装孔，孔位距边缘约30，便于使用螺栓将支架固定在型材台面、焊接机架或加工后的安装平面上。底板四角和孔位周围保留了足够的压紧面积，装配时可以承受拧紧力矩，也能避免局部压陷。中部不是简单直板，而是采用弯曲过渡的支撑臂，把上部圆筒载荷传递到底板。弯臂外侧标注R12，内侧与圆筒、底板交汇处设置R42、R18等圆弧过渡，目的很明确：降低应力集中，避免支架在受径向载荷时从根部开裂。弯臂两侧还布置了加强筋，筋板厚度方向取12，局部高度尺寸有24、12等变化，形成类似箱形肋板的承力路径。对于轴承座类零件，径向力往往来自皮带拉力、齿轮啮合力或轴端负载，单纯靠圆筒和薄壁立壁容易产生晃动，因此筋板方向尽量沿载荷传递路线布置，使力从圆筒经过弯臂、

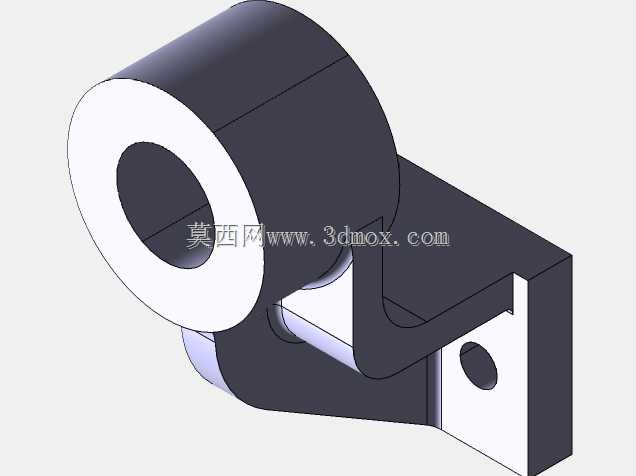

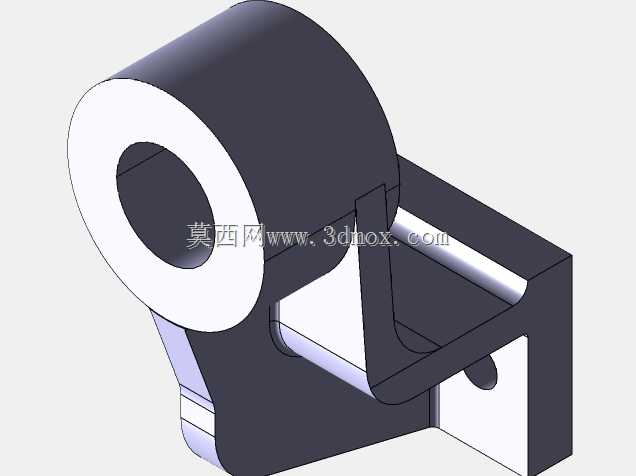

　　筋板再扩散到底板。从外形尺寸看，支架总长方向约125，底板宽度70，上部圆筒相对底板并非居中，而是偏向一侧，这种布局适合轴系需要外伸、设备内部空间受限的场合。弯臂前方留出开放空间，方便轴、挡圈、润滑件或联轴器安装，也便于检修时观察轴承运转状态。底板上两个小孔的位置靠近中部，可用于定位销、辅助固定或安装传感器支架，实际设计时需要结合整机接口确认孔的功能。建模过程中要特别注意圆弧与筋板的相交关系。弯臂表面不是单一规则曲面，圆筒、立壁、加强筋和底板之间存在多处相贯线，如果直接堆叠实体，容易出现薄壁厚、尖角或无法加工的内腔。合理做法是先建立底板和上部圆筒的基准位置，再绘制弯臂中心线与轮廓，通过拉伸、扫掠或多段实体组合形成主体，

　　最后叠加筋板并统一倒圆。圆角不能只按外观处理，R42这类大圆角承担着载荷扩散作用，R12和R6等小圆角则用于改善加工和铸造工艺。若采用铸件，壁厚应尽量均匀，筋板与主壁交接处保留过渡圆角，防止冷却收缩时产生缩松；若采用焊接件，则可用钢板切割后拼焊，但圆筒与弯板连接处需要补强，焊后进行时效或矫直，再加工底板底面和轴承孔。加工顺序通常也围绕基准展开。先加工底板底面，获得稳定安装基准；再以底面定位，镗削上部φ40孔或加工轴承配合孔，保证孔轴线与底面平行、高度尺寸120稳定。底板安装孔可在一次装夹中完成钻孔或铣孔，减少位置误差。若轴承孔要求较高，内孔应按轴承外圈配合选择公差，端面与孔轴线保持垂直，以免轴承装入后受到附加弯矩。实际使用时，

　　这类支架不适合承受过大的冲击载荷，更适合中等转速、中等载荷的水平轴支承。选型时需要核对轴径、轴承外径、中心高、螺栓孔距以及载荷方向。若拉力主要沿弯臂平面作用，支架刚性较好；若载荷垂直于筋板方向，则应复核弯臂侧向变形，必要时增加侧板或加大底板宽度。安装面也必须平整，若底板下方悬空，紧固后会使支架变形，进而引起轴承孔失圆、轴温升高或噪声增大。整体看，该结构把安装固定、高度支承、轴承定位和加强承力集中在一个零件上，外形紧凑，材料利用较合理。工程建模时不仅要还原φ80、φ40、125、120、90、70等明确尺寸，还要把圆弧过渡、筋板厚度、孔位边界和装配间隙表达清楚，使三维模型既能用于结构评审，也能直接支撑后续加工图样编制与设备装配校核。
