多型腔螺纹塑件精密注塑模具结构

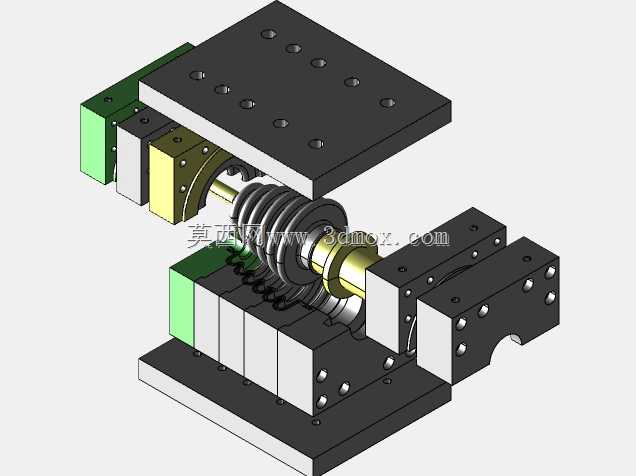

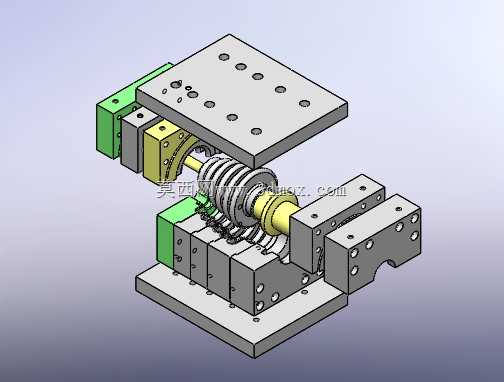

　　这套模具结构面向带内螺纹或外回转特征的小型塑料件量产场景，常见于通讯接插件外壳、旋钮套、螺纹端盖、线束护套类零件的注射成型。整套结构在三维环境中完整表达了定模侧、动模侧、螺纹旋出机构、侧向成型块以及导向支承部件之间的装配关系，能够直接用于模具方案评审、动作推演和结构细节核对。

　　从成型逻辑看，塑件中部带有连续回转轮廓，若采用常规强行脱模，容易在牙顶或薄壁位置产生拉白、变形甚至断裂，因此结构中布置了沿开模方向旋转退出的型芯组件。黄色回转芯轴与多段螺纹成型套配合，开模后通过齿轮或传动件带动型芯转动，使螺纹区域在不受轴向强拉的情况下逐步脱离塑件。该思路对牙距较细、材料偏硬或生产批量较大的场景尤其重要，能够稳定降低脱模阻力，提高型腔重复使用的可靠性。

　　多腔布局是该结构的显著特点。沿中部传动轴线可以看到多个成型位并列排布，各型腔围绕旋出机构形成紧凑阵列。这样的布置并非单纯追求腔数，而是在浇注距离、冷却均衡和锁模力占用之间取得平衡。型腔数量增加后，熔体到达各模腔的流程差异会直接影响充填一致性，因此进胶点需要结合塑件重量和外观面要求设置在端面或非外观区域；冷却水道则应避开螺纹型芯、斜导柱和顶出元件，在模板有效厚度内形成尽量均匀的热交换路径。

　　侧向成型部分通过绿色和黄色滑块组件实现。塑件侧面若存在卡扣、孔位、凸台或侧向凹槽，开模时不能直接沿轴向释放，必须先由侧抽机构退出侧向成型面。滑块本体承担成型与封胶作用，底部需要设置耐磨导向面，端部依靠锁紧块在注射高压下闭合，防止滑块受熔体压力后退。斜向驱动角度、滑块行程和安全限位之间要留有足够余量，尤其是侧型芯与螺纹型芯存在空间交错时，三维装配检查可以提前发现运动干涉。

　　模板外形采用矩形钢板叠层结构，上下固定板表面分布有多组安装孔和定位孔。上侧模板的孔系用于连接注射机定模安装面及导套、定位环等元件，下侧模板则承担动模固定、支承和顶出行程空间。安装边界设计时，需要核对模具总体长宽高与注射机拉杆内间距、最小模厚、开模行程以及顶出孔位置的匹配关系。螺纹旋出机构若占用动模侧较大高度，还应复核机床顶出与附加传动装置的干涉区域，不能只按普通两板模厚度估算。

　　导向系统由导柱、导套和模板定位面共同构成。合模时，导向件先于型腔接触，使定模与动模保持同轴；在多腔模具中，微小错位会被多个型腔同时放大，造成飞边、壁厚不均或型芯偏磨。分型面周边应设置可靠锁模支撑，避免长期高速循环后局部承压面出现压陷。对于中部集中布置传动零件的区域，支承柱和垫块的位置要避开旋转轴与顶出板运动范围，同时减少模板在锁模力下的弯曲变形。

　　浇注系统设计需要兼顾多腔同步充填。若采用侧浇口，浇口去除后痕迹较明显，但加工和调整方便；若采用点浇口，则模具结构会增加流道板和拉料距离，却能提高外观质量并便于自动化分离。螺纹类塑件在充填末端容易困气，牙底和滑块拼缝处应考虑排气槽或利用镶件间隙排气，否则会出现烧焦、缺胶或复制不清。冷却方面，螺纹型芯内部空间有限，常需要采用隔水板或细径冷却管，保证回转型芯不会因热量积聚而延长周期。

　　顶出与旋出动作的顺序必须明确。通常先完成开模和侧向抽芯，再驱动螺纹型芯旋转退出，最后由顶出板将塑件从主型芯上托落。若顶出过早，塑件会在尚未完全脱离螺纹时被推压变形；若旋出过程中没有保持塑件止转，塑件可能跟随型芯一起转动，导致脱模失败。因此型腔外侧或端面需要设置止转筋、防滑纹或夹持结构，使旋转运动转化为型芯与塑件之间的相对运动。

　　从维护角度看，中部螺纹套、齿轮传动件和滑块导滑面均属于易磨损区域。三维建模时将这些部位做成可更换镶件，有利于后期抛光、氮化、换材和维修，而不必整体报废模板。成型透明件或外观件时，型腔镶件表面还需预留抛光余量；成型玻纤增强材料时，则要提高型芯和浇口附近的耐磨等级。整体结构把成型、抽芯、旋出、导向和安装关系集中表达，适合作为小型螺纹注塑件模具开发时的结构参考。
