两板侧浇口塑料注塑成型模具结构

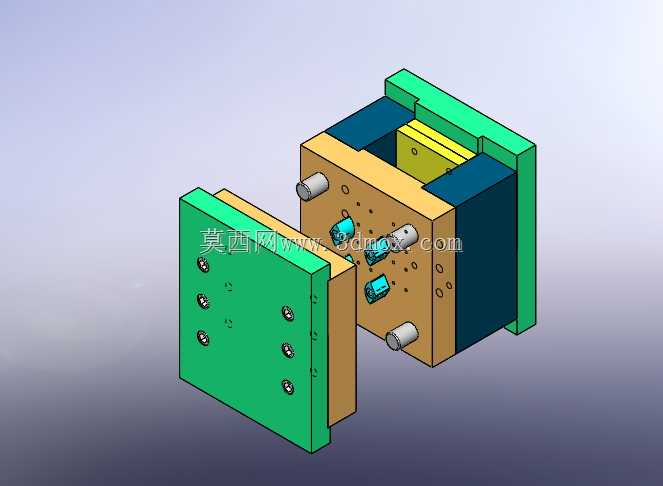

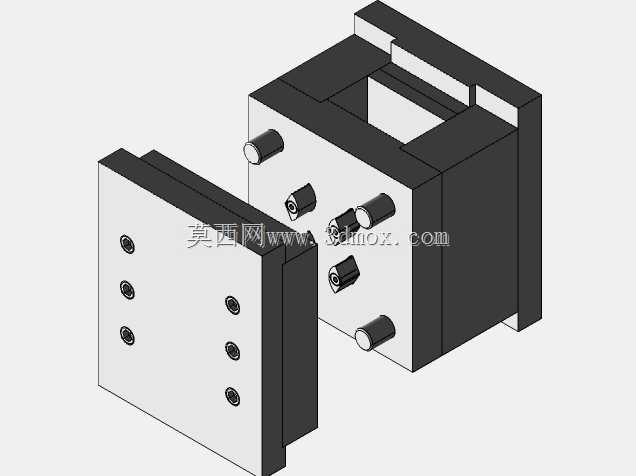

　　这套模具结构面向中小型平板类、壳体类塑料件的批量注射成型场景，常见于消费电子外壳、家电小盖板、通讯器材结构件、日用塑料配件的量产车间，适配常规卧式注塑机的安装工位。整套结构采用标准两板模布局，从开模状态的爆炸视角可以清晰看到动定模两侧的完整组成：朝向注塑机射嘴一侧的定模部分包含定模固定板、型腔镶块、主流道衬套与定位环，朝向注塑机顶出侧的动模部分包含动模固定板、型芯镶块、支承板、顶出固定板、顶出底板与回程导向部件。

　　从实际成型逻辑来看，熔融塑料经注塑机射嘴注入主流道后，通过分流道分配至各个型腔的侧浇口，平稳填充型腔与型芯围合出的制件空腔，冷却固化后开模，动模侧随机床后座后撤，制件因冷却收缩包紧在型芯上随动模离开型腔，待开模行程到达设定位置后，机床顶棍推动顶出板组，带动分布在制件周圈的顶杆将制件从型芯上平稳顶出，完成一个成型周期。结构中四根对称布置的导柱与导套承担动定模合模时的对位导向，合模过程中导柱先于型腔贴合进入导套，修正两侧模板的平行度偏差，避免型腔型芯发生刚性磕碰，长期量产中导柱表面的储油槽还可存留润滑脂，降低反复开合的磨损速率。

　　设计阶段首先围绕目标制件的投影面积、壁厚分布与材料收缩率排布型腔，图中结构采用1模2腔的对称布局，分流道沿模具中心对称布置，保证两腔填充压力、填充时长基本一致，避免出现一腔充不满、一腔飞边的成型缺陷。冷却回路围绕型腔、型芯的成型区域就近排布，水路距离型面的间距控制在合理范围，既保证冷却效率均匀，缩短制件固化周期，也避免水路过近导致型面强度不足、发生渗水风险。顶杆的排布位置优先选在制件壁厚较大、脱模阻力较高的区域，同时避开制件外观面，防止顶出痕迹影响成品外观，顶杆与型芯孔采用间隙配合，既保证顶出滑动顺畅，也不会出现塑料溢料跑边的问题。

　　安装边界方面，模具整体长宽尺寸适配对应吨位注塑机的拉杆间距，定模侧定位环与注塑机定模板定位孔采用间隙配合，快速完成模具与射嘴的中心对位，主流道衬套球面弧度与射嘴头部弧度匹配，保证对接处无漏料间隙。动定模固定板上的压板槽、安装孔位符合标准机床装夹尺寸，上机后可直接通过压块完成固定，无需额外加工转接板。开模行程的选取匹配制件高度加上流道凝料的取出空间，保证开模后操作工人或机械手能够顺畅取出成品与流道凝料，不会发生行程不足导致制件无法脱模的情况。

　　整套结构的各块模板均采用标准模架规格，镶块部分单独选用模具钢材加工，成型区域可根据制件磨损情况单独更换镶块，无需整套模具报废，大幅降低后期维护成本。导向件、顶杆、弹簧这类标准件全部采用行业通用规格，备件采购便捷，量产过程中出现易损件故障可快速更换，减少停机等待时间。结构中还预留了排气槽的加工位置，在型腔填充末端开设浅排气槽，将型腔内的空气顺利排出，避免制件出现烧焦、缺胶、气泡等成型缺陷，整体结构紧凑，受力均匀，能够承受长期注射过程中的锁模压力与注射压力，适合连续大批量的塑料件生产作业。
