三板式点浇口塑料注塑模具结构

　　这套三板式点浇口注塑模具面向小型塑料壳体类零件的批量成型场景，常见于消费电子外壳、通讯终端结构件、小型家电功能件的生产车间，适配标准卧式注塑机的安装接口。整套模具采用分层叠装的经典细水口结构，从上至下依次为定模固定板、脱料板、A板型腔侧、B板型芯侧、顶出固定板组、动模底板，各板件之间通过导柱导套实现合模定位，开模过程中依次完成流道凝料自动脱落、塑件与浇口分离、塑件顶出三个动作，无需人工剪除浇口，大幅降低后工序人工成本。

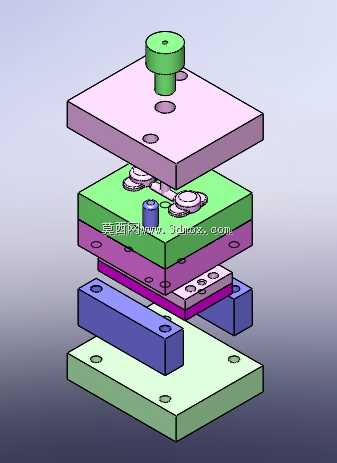

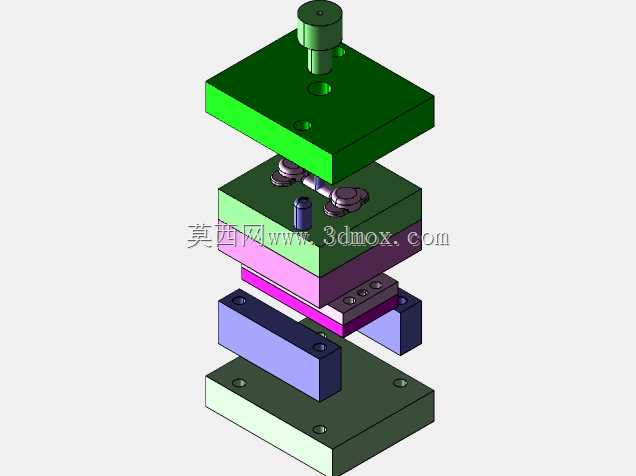

　　从成型功能逻辑来看，模具型腔设置在A板与B板的贴合面，图中可见型腔内布置了多组成型镶件，对应塑件上的卡扣、安装柱、薄壁壳体特征，镶件采用单独拆分设计，一方面便于选用抛光性能更好的模具钢加工复杂型面，另一方面在量产过程中若局部出现磨损、飞边，可单独更换镶件而非整块模板，降低维护成本。浇注系统采用点浇口进料，熔融塑料从注塑机喷嘴进入主流道后，经由脱料板侧的分流道分配到各个型腔的点浇口，点浇口在开模时被自动拉断，塑件表面仅留下极小的进料痕迹，无需后续打磨处理，适配外观要求较高的塑料件生产。冷却回路在A、B板内沿型腔轮廓排布，通过循环恒温介质带走塑料固化过程释放的热量，保证各区域冷却速率均匀，避免塑件出现收缩不均、翘曲变形的缺陷。

　　顶出机构布置在动模侧，顶针板组上安装的顶杆对应塑件的非外观面、加强筋根部位置，开模后注塑机顶杆推动顶针板向前运动，将包覆在型芯上的塑件平稳顶出，顶出行程预留足够余量，保证塑件完全脱离型芯后可由机械手或者人工顺利取出。复位杆配合弹簧在合模过程中带动顶针板回到初始位置，避免顶杆与型腔发生碰撞。模具的外形尺寸按照对应吨位注塑机的拉杆间距设计，四周的压板槽、定位环、浇口套尺寸均符合标准模架规格，安装时可直接通过压块固定在注塑机的定、动模安装板上，不需要额外加工转接法兰。

　　设计过程中首先依据塑件的三维结构拆分分型面，将需要侧向抽芯的特征提前整合为内抽或者斜顶结构，本套模型的塑件特征均可通过前后模直接成型，无需复杂滑块机构，整体结构紧凑，加工难度适中。模板厚度选取兼顾刚性与整体重量，在满足锁模压力下不变形的前提下控制模具总厚，适配注塑机的最大最小模厚范围。导向部件采用标准导柱导套，配合间隙控制在合理公差范围内，合模时对型腔形成精准保护，避免型腔侧壁发生磕碰损坏。排气槽开设在型腔熔体填充的末端，深度控制在塑料溢边值以内，既可以排出型腔内的空气，又不会产生飞边。整套结构兼顾量产稳定性与维护便捷性，适合中小批量多型腔的塑料件注塑生产使用。
