三板式点浇口塑料注塑模具结构

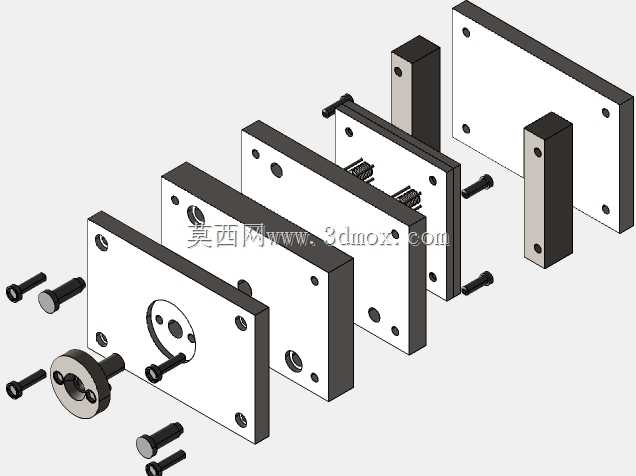

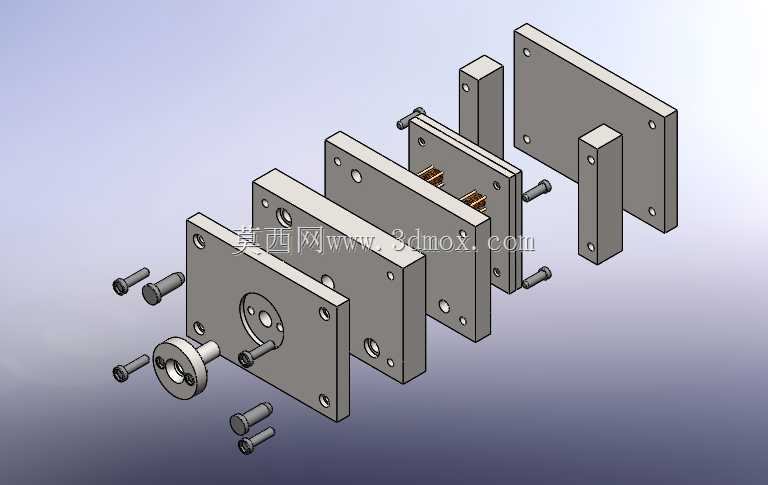

　　这套三板式点浇口塑料注塑模具采用标准细水口模架布局，整体沿注塑机开模方向依次布置定模座板、流道推板、A板、B板、托板、顶针面板、顶针底板、动模座板，各板件通过四根主导柱实现合模导向，导套与导柱配合段预留合理间隙以补偿热膨胀偏差。模具定模侧采用面板嵌入定位圈结构，定位圈外径匹配注塑机定模板中心孔，主流道衬套穿过定模座板与流道推板，末端对接分叉式点浇口流道，熔体经主流道、分流道后从型腔顶部的针点浇口注入模腔，开模时流道推板与定模座板先在A分型面拉开，将凝料从主流道衬套中拔出，随后流道推板与A板在B分型面分开，流道凝料在拉料杆作用下自动脱落，无需人工剪除浇口，适配自动化批量注塑生产场景。动模侧型芯采用整体镶拼结构，

　　成型部位通过止口定位嵌入B板模框，背面由托板承托并通过内六角螺钉锁紧，冷却水道沿型芯周边环形布置，进出水接头开设在动模座板侧面，水道距离型腔表面保持均匀壁厚，确保成型周期内模温温差控制在合理区间。顶出系统采用圆形顶针均匀排布在塑件包紧力集中的型芯周边，顶针端面与型腔表面齐平，复位杆对称布置在顶针板四角，合模时通过定模侧挤压带动顶针板先行回位，避免顶针与定模发生干涉。模具两侧加装机械式锁模扣，控制开模顺序，确保第一次分型先打开流道板完成凝料脱模，第二次分型再打开型腔分模面取出塑件，避免开模动作错乱损坏型腔。整套模具的安装边界完全适配对应吨位卧式注塑机：定模座板、动模座板的长宽尺寸匹配注塑机模板安装螺孔间距，压板压边位置预留充足空间，

　　定位圈中心与注塑机喷嘴中心同轴，主流道衬套球面半径与喷嘴球头匹配，顶出孔位置正对注塑机顶杆行程区域。从实际生产用途来看，这类模具多用于小型平板类、外壳类塑料件的大批量成型，点浇口痕迹小且位于塑件非外观面，后续无需大量人工修整浇口，三板模结构虽然模架厚度比两板模更大、开模行程要求更长，但省去了侧浇口所需的后续剪浇口工序，长期批量生产的综合效率更高。设计阶段需要重点校核几个核心维度：首先是开模行程，需同时满足流道凝料取出所需的A分型面开距、塑件取出所需的B分型面开距以及顶出行程三者之和，不能超出注塑机最大开模行程；其次是浇注系统平衡，多型腔布局下各分流道长度、截面尺寸需保持一致，保证各型腔同时充模，避免出现个别型腔缺胶或飞边；

　　再者是冷却回路的密封性，水道穿过镶件拼接位置需加装密封圈，防止冷却水渗入型腔或腐蚀模板；最后是导向系统的刚性，长导柱需做淬火处理，配合段长度足够，避免长期开合模后出现导柱拉伤、型腔错位的问题。模具的各板件厚度选取遵循标准模架规范，A板、B板厚度根据型腔深度预留足够的支撑余量，避免注射充模时受高压熔体作用发生模板挠曲变形，顶针板行程限位由动模侧限位柱控制，防止顶出过度导致顶针脱出型芯。
