通讯五金件级进冲压钣金模具结构

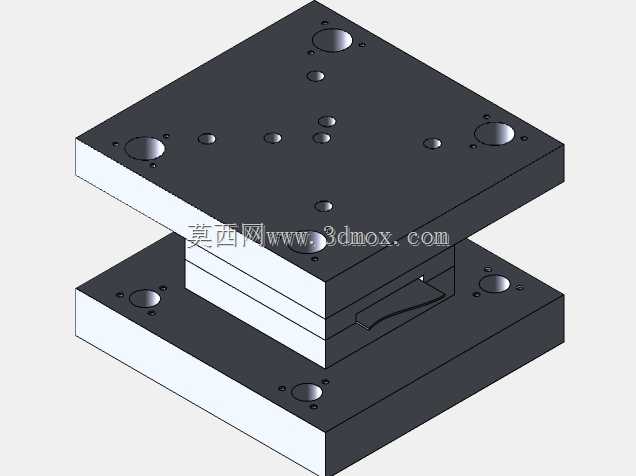

　　这套模具面向通讯设备内部薄金属连接件的连续冲压生产，工件属于小型精密钣金件，料带在模内依次完成冲裁、局部成形、弯曲、分离等工序，适合在普通开式压力机或高速冲床上进行批量加工。现场布置时，模具整体外形以矩形模板为主体，上、下模座采用厚钢板加工，四周预留导柱、导套安装位置，模板表面分布的沉孔和通孔用于紧固、定位、避让冲头以及安装卸料弹性元件。导入三维结构后，可以先核对闭合高度、模柄或上模安装面尺寸，再对照压力机工作台孔位、滑块T型槽位置和送料机中心线，确认模具落位、废料下落和条料输送空间是否冲突。

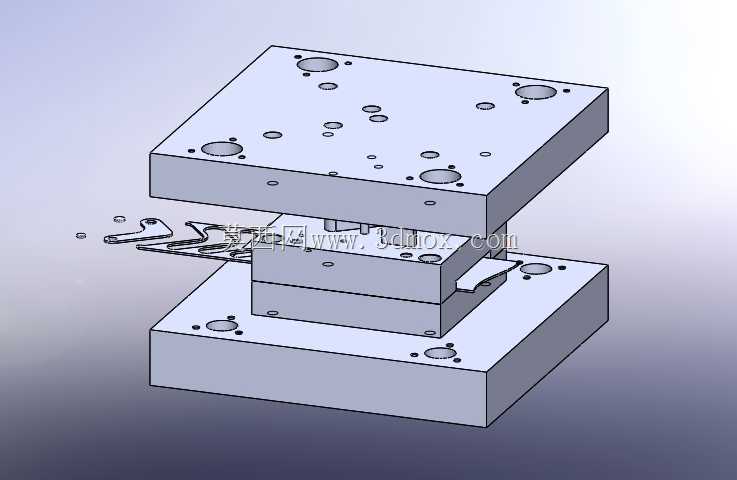

　　从工件形态看，料带经过多个工位后形成带弯折边、局部凸起和异形轮廓的接触件，这类零件常见于手机、网络终端、通信模块或消费电子内部，用于接地、屏蔽、连接或弹性支撑。模具设计的重点不只是把板材冲成形状，还要控制薄料在高速送进过程中的位置稳定性。条料依靠导料销、导正销和侧刃定距，卸料板在冲裁前先压紧材料，避免薄板随冲头上行而带料；弯曲工位附近设置压料和反侧结构，减少侧向力造成的凸模偏摆。

　　上模部分以凸模固定板、卸料板和上模座组成层级关系，细小冲头采用台阶固定或局部压板锁紧，便于维修时单独更换。下模对应布置凹模镶件、定位销和废料漏料通道，冲裁后的细小废料直接沿漏料孔落入机床下方废料槽。模板之间的销钉承担位置精度保持，螺钉负责压紧锁紧，二者不能互相替代；在三维装配中检查这些孔系时，需要特别关注销孔是否贯穿合理、螺钉沉孔是否与导柱或弹性元件发生干涉。

　　成型工位的结构安排遵循先分离余料、后逐步弯曲的思路。若一开始就完成大角度折弯，料带在后续工位中的定位基准会被破坏，送料误差也容易累积。因此异形轮廓先通过分步冲裁释放材料，局部加强或接触特征在中间工位成形，最终接近末端再完成主要弯折和工件分离。这样每个工位的材料流动范围较小，凸凹模受力更明确，试模时也能根据冲压件尺寸偏差逐站调整。

　　安装边界方面，模具闭合后上下模板之间必须保留足够的工作行程和安全间隙，导柱进入导套的长度在整个行程中不得脱开。卸料板弹性元件的压缩量需要结合料厚、冲裁力和弯曲压料需求设定，过弱会造成卸料不可靠，过强则增加压力机负载并加速细小凸模磨损。模座外缘的吊装、夹紧位置要避开送料器和传感器，模具中心线应与压力机滑块中心线尽量重合，减少偏载。

　　在结构建模过程中，可利用爆炸视图检查各板件的装配关系：上模座承载冲压力并传递到滑块，凸模固定板保证工作零件位置，卸料板负责压料和脱料，下模座承受凹模反力并固定于工作台。细小冲孔与外形冲裁区域采用镶拼结构，磨损后只需更换镶块，不必整体返修模板。弯曲凸模和凹模的圆角、间隙直接影响工件表面质量，薄料件间隙通常围绕料厚控制，过大会产生回弹和尺寸漂移，过小则拉伤板面并增大毛刺。

　　这套结构对模具工程师的价值在于把料带工艺、模板布局、导向方式和安装空间集中呈现出来。设计人员可以据此检查工位排布是否顺畅、支撑刚性是否充足、维修拆卸是否方便，也可以在投产前通过三维干涉检查发现螺钉、销钉、冲头和漏料孔之间的隐蔽冲突，从而降低试模返工概率。
