小型钣金件冲压成型模具结构

　　这套模具针对薄板类小型钣金件的批量冲压工序搭建，整体采用上下模分体式三板布局，上模座、中间成型工作模块、下模座沿冲压行程方向同轴布置，适配常规开式机械压力机的安装工位。在实际冲压车间的应用场景中，这类模具多用于消费电子配套五金件、通讯设备内部小型连接钣金片的落料与浅成型复合工序，条料沿下模表面的导向定位区域送进后，压力机滑块带动上模下行，一次行程即可完成板件的外形冲切与局部折弯成型，省去单工序模多次转运、重复定位的辅助工时。

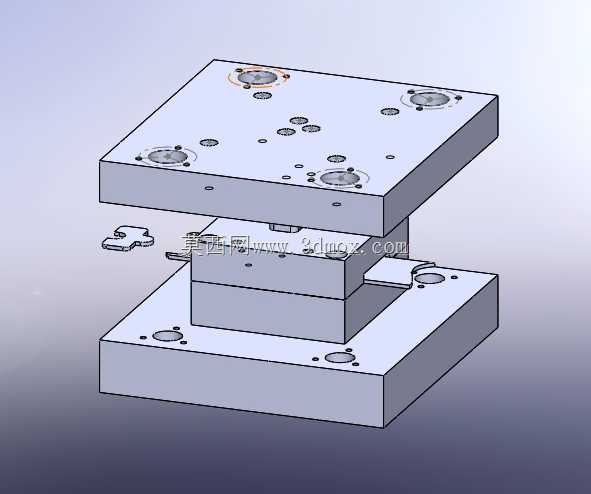

　　从结构设计思路来看，上下模座均采用厚钢板铣削加工而成，模座表面预留了多组均匀分布的沉头固定孔与导套安装位，四角区域的圆形嵌装结构为导套、导柱的配合安装位，合模过程中导柱先于工作零件进入导套，抵消滑块运行带来的微小偏载，保证凸、凹模之间的冲裁间隙沿整个刃口周向均匀分布，避免出现冲切面毛刺过大、刃口啃伤的问题。中间工作层拆分出凸模固定板、卸料板、凹模镶块几个独立功能模块：凸模通过台阶挂台固定在上模侧固定板内，卸料板依托弹性元件提供的压料力，在冲压前将送入的板料紧紧压贴在凹模表面，防止冲切过程中板料发生翘曲移位，开模时又能将箍在凸模上的条料从凸模表面刮脱，保证送料动作连续顺畅。

　　模具的成型工作区域集中在模座中心位置，对应目标钣金件的异形轮廓，凹模刃口按照零件外形留取合理冲裁间隙，针对薄板材质，单边间隙取板厚的5%~8%，既保证冲裁断面光洁，又能降低冲裁力、延长刃口使用寿命。零件上的局部小凸包、浅折弯特征通过镶嵌在对应模位的小型成型镶块实现，镶块采用独立螺钉销钉定位固定，后续量产中若局部刃口磨损或成型特征需要调整，只需单独更换对应镶块，无需整体返修模座，大幅降低模具维护成本。

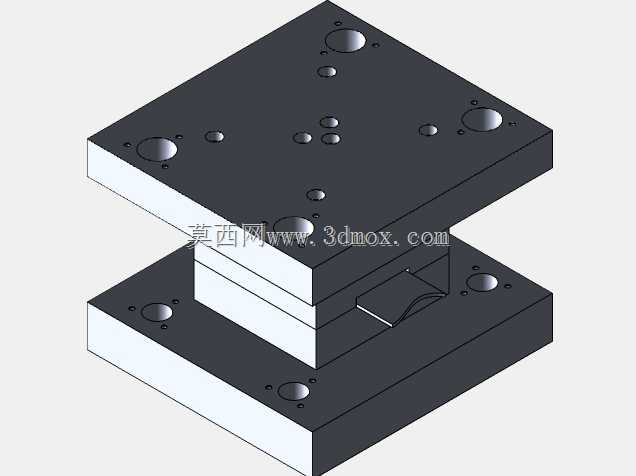

　　安装边界方面，上下模座的外轮廓尺寸按照车间通用压力机的工作台面开孔范围设计，模座四周的U型开口槽直接对应压力机工作台的T型槽位置，装模时通过T型螺栓、压板即可快速完成模具与滑块、工作台的紧固，不需要额外加工过渡连接底板。模具闭合高度控制在常规小型压力机的装模高度调节区间内，上模座顶面与滑块底面贴合、下模座底面与工作台面贴合，无需加装增高垫块。模座表面分布的多组小孔分别为螺钉过孔、销钉定位孔以及弹性元件安装孔，所有孔位在三维建模阶段就完成了干涉检查，保证上下模合模至最低点时，所有运动部件之间保留安全间隙，不会发生硬碰撞。

　　日常量产过程中，该模具适配0.3~1.2mm厚度的冷轧钢板、铝板、镀锌板等常用钣金材质，送料步距按照零件展开外形加搭边值设定，配合自动送料机可实现连续无人冲压作业。模具的导向部件、滑动配合面在建模时预留了润滑脂槽空间，现场装配后可定期加注润滑脂，降低导柱导套、卸料板配合面的磨损速率。整体结构紧凑，没有多余的外伸部件，吊装转运时模座上预留的起吊孔可直接安装吊环，车间内叉车、行车均可完成短距离移模，完全满足中小型钣金冲压件的批量生产需求。
