管材顶出式冲压成型模具结构设计

　　这套模具结构主要面向薄壁管材类零件的冲压成型工序，在五金冲压车间的连续生产场景中承担管料定位、冲裁、顶出卸料的核心功能，日常适配中小吨位开式压力机的安装工位，多用于通讯器材配套小尺寸金属管件、家电管路连接件、汽配定位套管的批量加工环节。

　　从实际投产的使用逻辑来看，这类模具解决的是常规平板冲压模无法处理的轴向管件成型痛点：普通冲模完成冲裁后工件容易卡在模腔内部，人工取件不仅拖慢节拍，还存在操作人员将手伸入模区的安全隐患，这套结构在模架内部集成了刚性顶管推出机构，冲床滑块完成下压成型回程的瞬间，内置的顶出板会在弹性元件或者机床打杆的驱动下沿导向立柱平稳上行，把包覆在型芯上的管件成品直接顶出模面，操作工或者配套的接料机械手可以直接在模外取件，单工序节拍可以稳定控制在数秒一次，长时间连续作业也不会出现工件粘模、卡滞的问题。

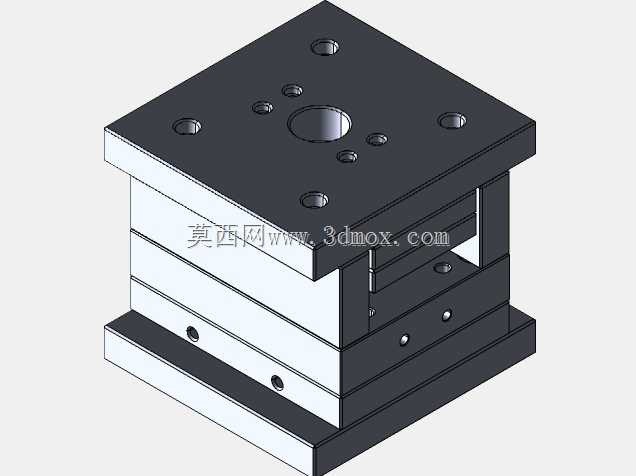

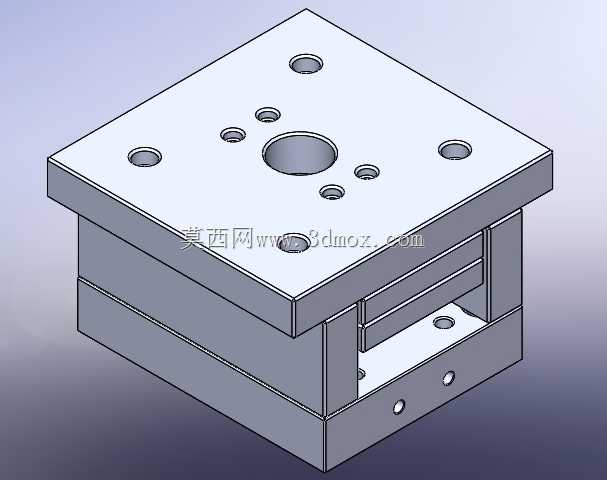

　　整套模架采用标准后侧/四导柱精密模架的布局思路，上下两块加厚模板作为核心承载基体，上模板表面预留了对应压力机滑块的模柄安装孔、压板锁紧槽以及多组定位销孔、螺栓过孔，孔位的排布完全符合常规冲床的工作台面安装孔距规范，不需要额外加工转接板就可以直接完成装夹。下模板对应位置预留了和机床工作台T型槽匹配的固定孔位，同时在模架侧向留出了送料机构的接入空间，不管是搭配人工手动送料的单工序生产，还是对接自动送料架做半自动化连线生产，都不需要对模体本身做二次改造。

　　结构分层上，上模部分依次排布了上模座、垫板、凸模固定板、卸料板，凸模的成型工作端按照管件的内孔尺寸做了精密磨削配合，垫板选用高硬度模具钢承担冲裁瞬间的冲击力，避免凸模反向受力凹陷导致上模座变形；下模部分依次设置下模座、凹模板、顶出推板、导向限位块，凹模的型腔和凸模保留合理的冲裁间隙，针对不同壁厚的管材可以通过更换凹模镶件快速适配，不需要整体报废模架。顶出机构的滑动面全部做了淬火硬化处理，和导柱、导套的配合间隙控制在精密滑配范围，顶出行程经过前期校核，既保证可以把成品完全顶出凹模型腔，又不会出现顶出行程过大导致推板脱出模腔的故障。

　　安装边界方面，整套模具的闭合高度、开模行程都提前和常用中小吨位冲床的参数做了匹配，模板的外形尺寸在压力机工作台面的允许安装范围内，四周留出了足够的压板锁紧空间，侧向没有突出的外挂结构，吊装转运的时候可以直接用钢丝绳穿入模板上的吊装孔完成起吊，不需要额外设计吊具。模具工作时的受力路径经过对称排布，冲裁合力中心基本和模架中心、压力机滑块中心重合，避免长期偏载导致导柱异常磨损、滑块导轨拉伤的问题。

　　日常维护场景下，这套结构的拆分逻辑也充分考虑了车间修模的便利性：所有模板之间都用内六角圆柱头螺钉和圆柱销定位锁紧，需要刃磨凸凹模刃口的时候，只需要拆开对应层的紧固螺钉就可以把工作零件取出，导柱导套的储油槽开设在配合段中部，每班作业前在导柱表面涂抹冲压润滑油，就可以保证数十万次冲次的导向精度，顶出板下方的弹性元件如果出现疲劳失效，也可以从下模座的预留孔位直接更换，不需要完全拆解整副模具，大幅降低了量产期间的停机维护时长。针对管材成型时容易出现的管口变形、毛刺过大问题，型腔入口处做了小圆角过渡，顶出板和管件端面的接触面积做了加大处理，顶出力均匀分布在管口端面，不会把薄壁管件顶出凹痕，成型后的管件尺寸一致性好，后续直接可以转入下一工序做装配或者表面处理。
