冷热管路汇接集成注塑模具结构

　　这套模具结构面向带冷热介质汇接功能的小型管路类塑件成型需求，常见于卫浴连接组件、家电流体分配件、小型换热管路接头以及通讯设备周边辅件中的塑胶汇流部件。制品本身并非单纯外观件，其内部需要兼顾介质通道的连续性、装配接口的位置精度以及成型后翘曲控制，因此模具在拆分时不能只按常规壳体件思路处理，而要把流道凝料、顶出平衡、冷却效率和嵌件定位一起纳入结构校核。

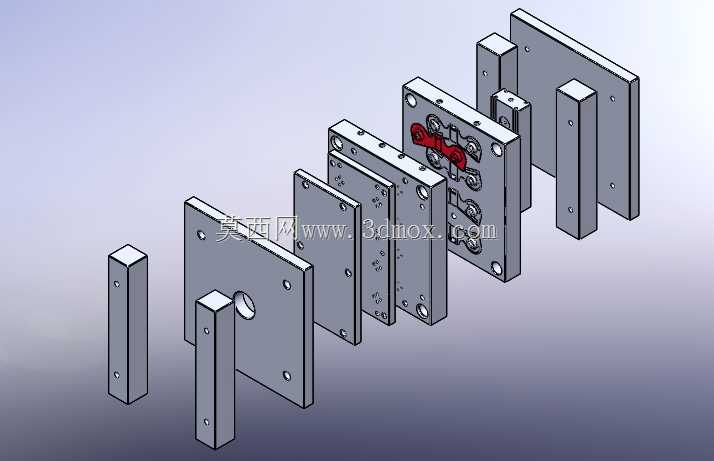

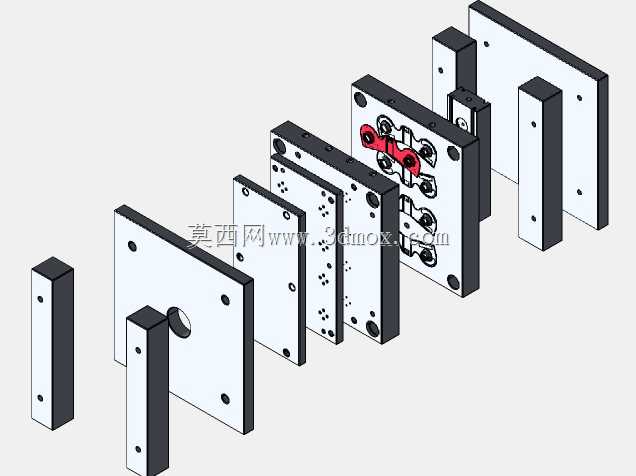

　　从爆炸视图可以看出，整副模具采用多层板叠合方式，外侧由定模固定板、动模固定板及支撑方铁构成刚性框架，中间依次布置流道板、型腔板、型芯板和顶出相关板件。板件之间通过导柱、导套保持开合模方向的同轴关系，周向螺钉提供锁紧力，销钉承担关键镶件的定位。这样的布置适合多腔或局部深腔结构：一方面把成型区域集中在中部模板，便于加工型腔和抛光；另一方面把冷却水路、顶出空间和支撑受力分开，避免某一块模板同时承担过多功能而导致变形。

　　制品的成型核心位于中部型腔组件。红色区域体现了模具内部与塑件成型密切相关的异形镶件或流道转折结构，其轮廓随管路汇接形状变化，说明该部位并非规则圆孔，而是存在多方向通道交汇。针对这类结构，直接采用整体钢料加工会面临刀具可达性差、抛光困难和冷却不均的问题，因此拆分为独立镶件更合理。镶件可单独铣削、热处理和研磨，后期试模时若某一通道出现飞边、缺胶或脱模拉伤，也能快速更换局部零件，而不必返修整块模板。

　　冷却系统在本结构中具有明显工程意义。管路汇接件壁厚通常不均匀，接口处材料堆积，薄壁通道处又容易快速冷凝，若模温差异过大，制品会出现内应力，装配后可能影响密封面贴合。模具设计时需要在型腔周围布置随形冷却回路，使热量从厚壁胶位向模板均匀传导；对于细长型芯，还应考虑隔水板或喷流冷却，防止型芯温度过高造成粘模。冷热管路的名称并不意味着模具内同时完成复杂温控动作，而是提示成型件服务于冷、热介质输送场景，模具自身仍需通过稳定模温保证尺寸一致性。

　　浇注系统宜采用平衡布置思路。若制品带有多个管接口，进料点应避开最终密封面和外观要求较高的区域，可设置在非装配侧或厚壁过渡处，使熔体在填充过程中先到达主流道分支，再均匀进入各末端。多腔生产时要校核各腔流程长度和剪切差异，避免一侧已饱压、另一侧仍处于充填末端。分型面选择应顺着塑件最大轮廓，并在管接口周边设置可靠封胶面；对深腔部位需预留排气槽，否则气体容易在汇流通道末端聚集，造成烧焦或充型不足。

　　顶出设计需要兼顾管路件的薄壁特征。视图中模板与支撑件留出的中部空间可容纳顶针板、回针和顶杆，顶出点应布置在筋位、法兰边、浇口凝料附近等刚性较好的位置，不宜直接顶在薄管壁上。对于内壁包紧力较大的通道型芯，可采用顶针与推件配合的方式，使制品沿开模方向平稳脱出。若产品内部有金属嵌件或密封螺母，模具还需在动模侧设置嵌件定位柱，并保证嵌件放入后不与合模动作干涉。

　　安装边界方面，整副模架外形呈矩形叠层结构，外围板件承担注塑机安装与锁模载荷，支撑方铁的高度决定顶出行程空间。设计时需核对注塑机拉杆间距、最小模厚、开模行程和顶棍孔位置，保证模具吊装后喷嘴与浇口套对中。吊运则依赖板件侧面或顶部的吊环孔，模板重量集中在中部型腔区域，装配时应先完成导柱导套配研，再锁紧型腔镶件，最后接入冷却水和顶出系统。

　　从建模角度看，该结构适合作为复杂板类注塑模的完整练习案例：先依据塑件曲面建立分型面，再由封胶范围反推型腔镶块，随后插入标准模架、导柱、螺钉、定位销和顶杆，最后检查开合模状态下各零件是否干涉。工程图输出时应重点标注模板厚度、镶件定位尺寸、冷却孔深度、顶出行程和安装孔位，使加工、装配与试模人员能够围绕同一套尺寸基准开展工作。
