拉伸缠绕包装设备整机结构设计

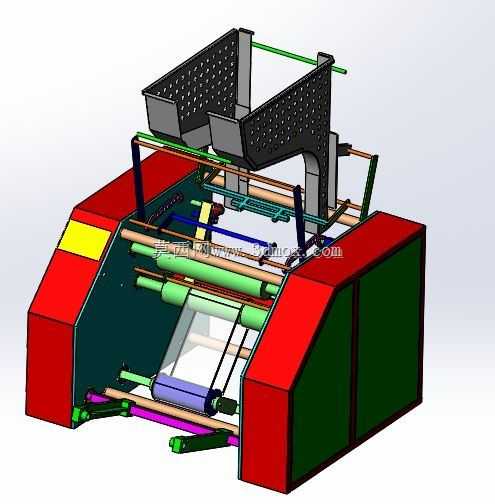

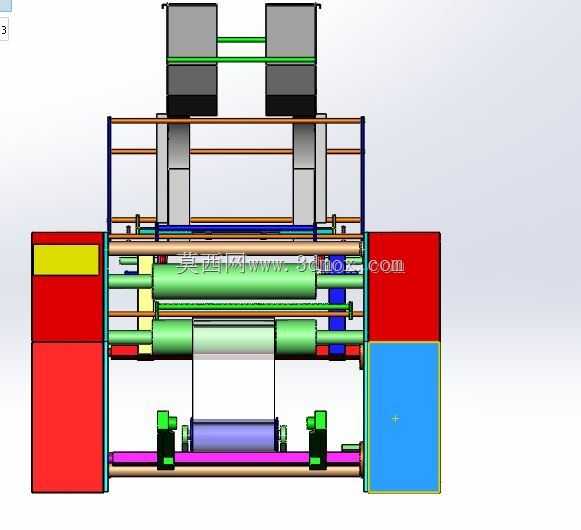

　　这套拉伸缠绕包装设备的三维结构，核心面向仓储物流、轻工制品、零散成件货品的集合裹包工序，现场使用时可对接前段分拣出料线或后段码垛工位，依靠拉伸膜的回缩张力把多件货品束紧为整体，避免转运过程中出现散包、磕碰、受潮问题。从整机布局来看，两侧立式护罩构成主要的安装基准，内部沿物料行进方向排布多组平行输送辊，其中主动辊负责承载并输送待包装货品，从动辊起到托持导向作用，膜卷安置工位布置在辊道下方区域，走膜路径经过多根导向辊调整张力，出膜角度可随货品尺寸小幅调整，保证膜材贴合货品侧面且拉伸比处于合理区间。上部的门型架体集成了膜架升降导向与压料结构，架体上的镂空护板既做安全防护，也能减轻上部结构自重，降低升降驱动的负载；

　　架体两侧的导向杆采用对称布置，可约束膜架运行时的横向窜动，保证裹膜过程中膜层搭接均匀。设计阶段优先考虑了车间安装边界，整机宽度需匹配常规厂区通道与输送线对接高度，底部预留地脚安装孔位，可直接固定在混凝土地面，无需额外做复杂预埋；两侧护罩采用可拆卸式结构，日常维护时可直接拆下侧板，对内部辊筒轴承、张紧机构、传动链条进行点检更换，不用拆解上部架体。功能实现上，辊道输送速度与膜架进给速度做了联动匹配，针对不同高度、不同堆垛紧实度的货品，可对应调整膜层重叠量与拉伸张力，避免膜材拉断或裹包过松；进料端设置的导向结构可纠正货品的偏斜姿态，防止货品进入裹包工位后与侧部护板发生刮擦。整机的传动路径做了分层布置，动力元件集中安置在侧罩内部，

　　走线沿机架型材内腔布设，外部仅保留操作与维护所需的外露部件，既符合车间安全防护要求，也能减少粉尘对传动副的磨损。针对不同规格的拉伸膜卷，膜卷安装位设计了可调节锁紧结构，换卷时只需松开锁紧件即可完成膜卷更换，操作高度符合人工站立作业的人机尺寸，无需登高或借助额外工装。
