连续式热风隧道热收缩包装设备

　　该设备面向日化、食品、五金、医药等行业的外膜热收缩工序，用于对POF、PVC等热收缩膜包裹后的产品进行连续加热，使薄膜紧贴产品表面，起到防尘、防潮、捆扎和提升外观一致性的作用。相比独立烘箱或手工热风枪作业，隧道式结构能够形成稳定温区，产品随输送机构匀速通过腔体，受热时间和温度更可控，适合批量生产线上的后段包装。

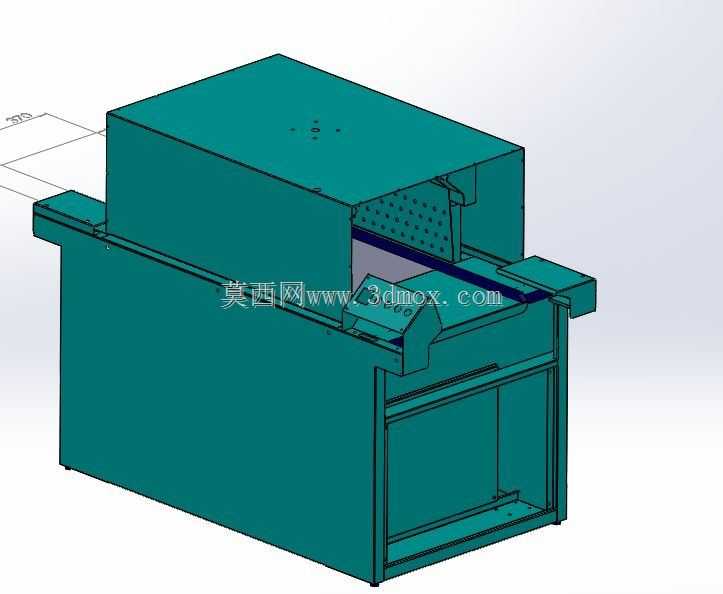

　　整机采用箱罩加下部机架的布置方式。上部为加热隧道，内部设置热风循环风道与加热元件，顶部预留安装与维护孔位，侧面封闭以减少热量外溢。隧道两端开设工件进出口，入口和出口高度决定可通过产品的最大轮廓；在选型或建模时，需要重点核对输送面到隧道内腔顶面的净空，以及两侧护板之间的有效宽度，避免较高产品进入时与风嘴、加热管或机架发生干涉。

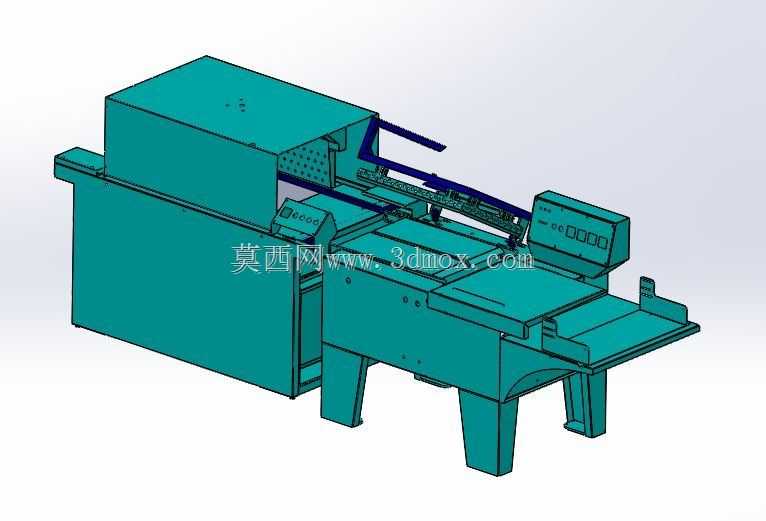

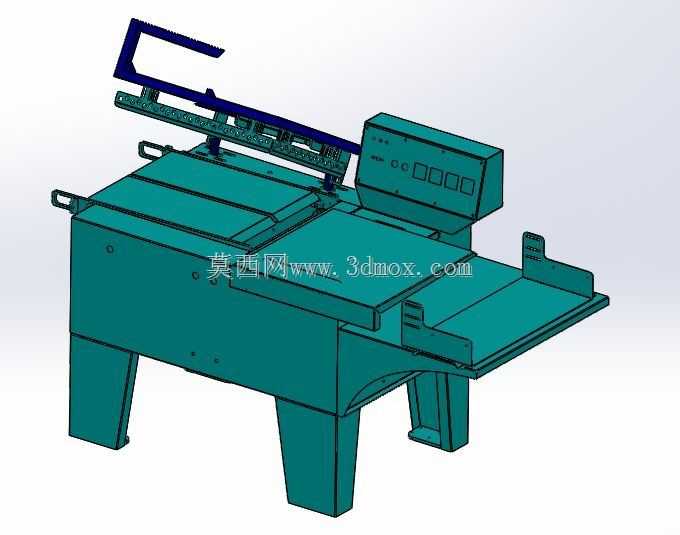

　　下部机架承担支撑、电气安装和输送驱动功能。模型中可见框架式结构，内部留有安装电机、风机、控制元件和排废空间的区域，前侧设置封闭门板，便于检修。输送部分从机架两侧伸出，形成进料段和出料段，方便与前段套膜、封切设备或后段整理线对接。伸出段长度会直接影响产线布局，安装时应在进料端预留人工或自动上料空间，在出料端预留冷却、收集或转向空间。

　　从结构设计角度看，这类设备的关键不只是把箱体和输送带组合在一起，而是要处理热膨胀、保温、气流组织和维护便利性。加热腔板件需要考虑受热后的变形，机架与腔体之间宜保留合理连接间隙；热风循环应尽量避免局部温度过高，使膜面收缩均匀；输送速度、风温、风口距离需要根据膜材厚度和产品尺寸匹配。三维建模时，输送链或网带的运动包络、门板开启范围、风机与加热管的拆装路径都应纳入检查，否则现场维护时容易出现操作空间不足的问题。

　　外形边界方面，设备长度由加热腔有效长度和两端输送延伸段共同决定，宽度受机架、驱动侧和护罩限制，高度则包含底部机架、输送面、隧道罩体及顶部元件。落地安装时需保证机架水平，输送面与前后对接设备保持同一标高；若用于多品种小批量生产，还应在进出口附近预留调节空间，以便更换导向件或适配不同产品宽度。该模型完整呈现了隧道收缩机的主体框架、输送通道、加热腔体和下部柜体，可用于设备布局校核、结构方案沟通和包装线概念设计。
