双耳铰接式带肋支撑安装支座

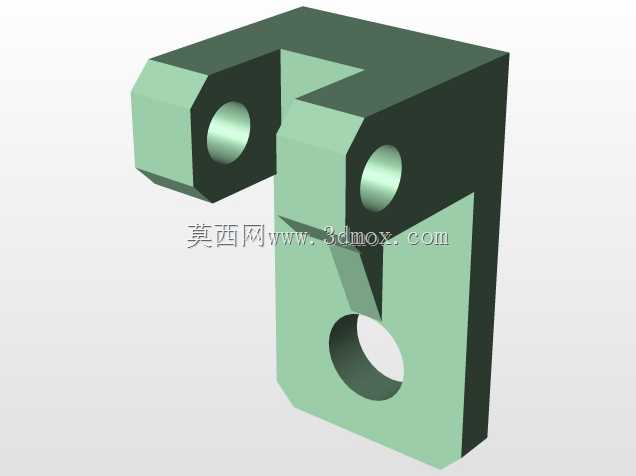

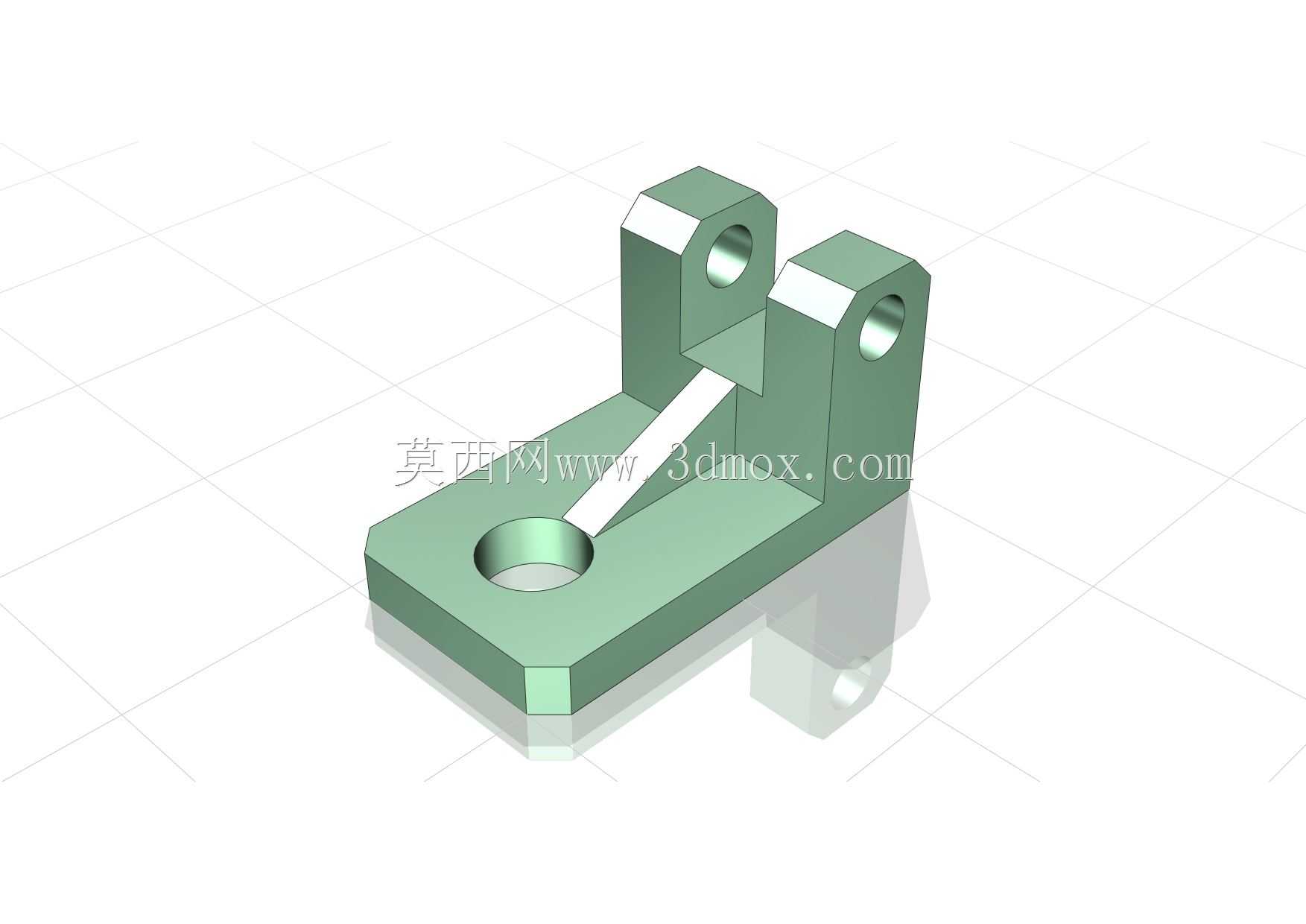

　　这款支座类零件在自动化产线的小型工位夹持机构、轻工设备的摆杆铰接点位以及教学实训台的连杆支撑场景中十分常见，整体采用底板承载加双立耳铰接的布局，底板为带切角的矩形平板结构，板面预留大直径沉头安装孔，可直接穿过内六角螺栓固定在型材台面或者设备基板上，切角设计既规避了台面上相邻安装孔的干涉，也减少了边角磕碰划伤装配人员的风险。两个平行竖立的铰接耳板从底板后侧向上延伸，耳板同轴加工通孔，用于穿入铰接销轴，连接摆臂、压杆或者联动连杆，耳板顶部做了斜切削边处理，在保证销轴孔周边壁厚足够承受径向剪切力的前提下，削去多余实体，既降低零件整体自重，也避免耳板顶部和摆臂摆动行程发生运动干涉。两块耳板之间增设了斜向加强筋，

　　筋板从底板板面斜向延伸至耳板内侧根部，这个结构是整个零件的受力核心：当铰接点位承受横向摆动力或者竖向冲击载荷时，没有加强筋的耳板根部会出现应力集中，长期往复载荷下容易从底板焊接或者成型的位置断裂，斜筋直接把耳板受到的载荷传递到底板大平面上，让应力分散到整个安装接触面，大幅提升耳板的抗弯折能力。从安装边界来看，底板的长宽尺寸决定了支座在台面上的占位空间，设计时需要提前核对台面相邻零部件的间距，保证底板四个固定点位都有足够的螺栓操作空间，耳板的中心高度决定了铰接轴的安装标高，选型时要和配套摆杆的回转中心高度匹配，避免连杆出现别劲、卡滞的问题。耳板的同轴孔公差需要控制在合理区间，间隙过大会导致铰接摆动出现旷量，影响工位定位精度，

　　间隙过小则会造成销轴装配困难，转动摩擦力过大。零件的棱边全部做了倒角处理，没有尖锐毛刺，既方便喷涂或者阳极氧化表面处理时挂装，也避免装配过程中割伤操作人员。这类支座不需要复杂的曲面加工，常规铣削设备即可完成全部工序，材料多选普通碳钢或者6061铝合金，碳钢件适合载荷较大、冲击频繁的冲压设备周边工位，铝合金件则用于实训台、轻型检测设备这类对自重有要求的场景，建模时优先把底板安装孔、耳板铰接孔的位置参数做关联，后续调整铰接高度或者安装孔距时，只需要修改对应参数即可快速衍生出不同规格的变体零件，大幅提升同系列机构的设计效率。
