双弯臂多孔铰接连接支座结构

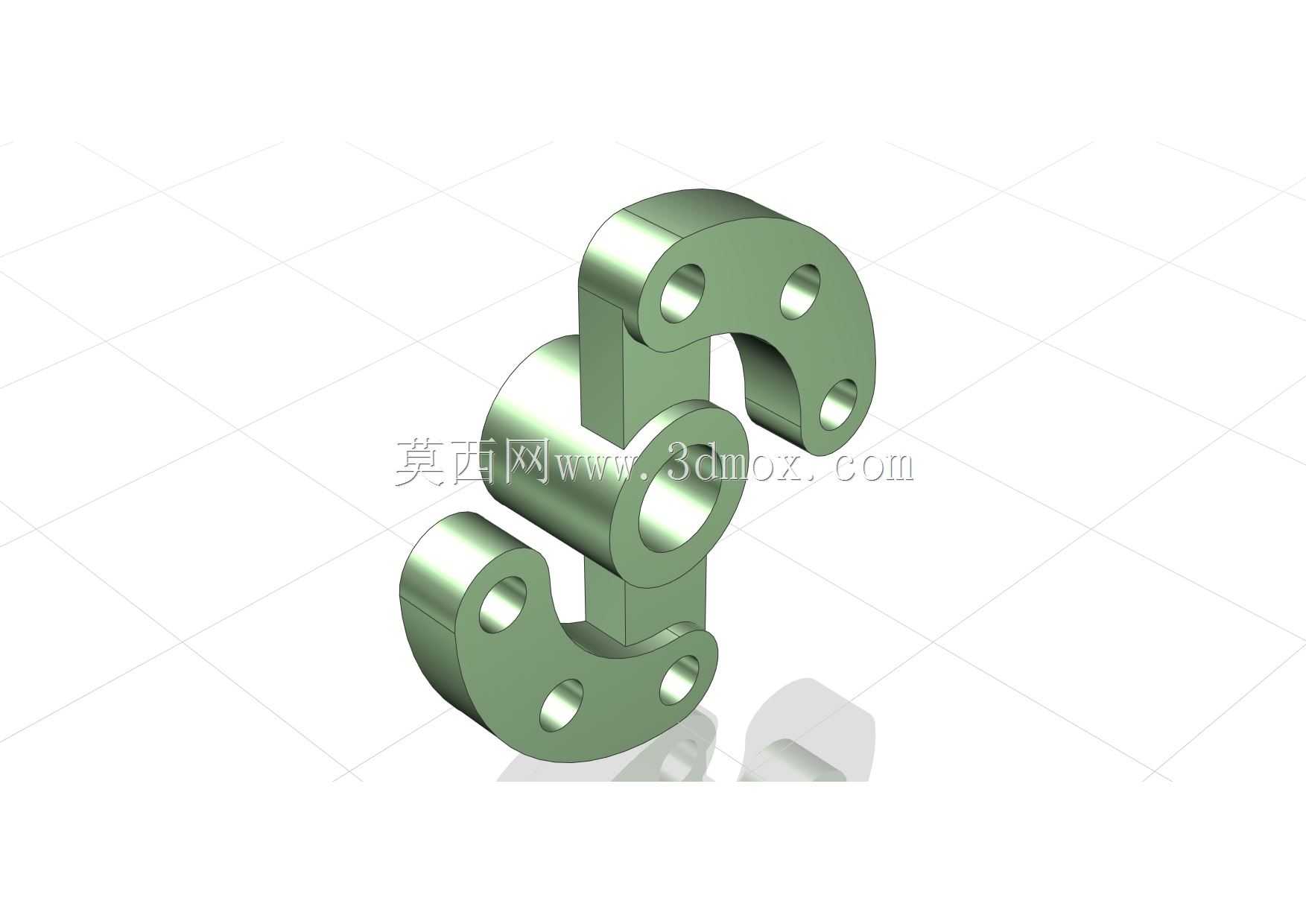

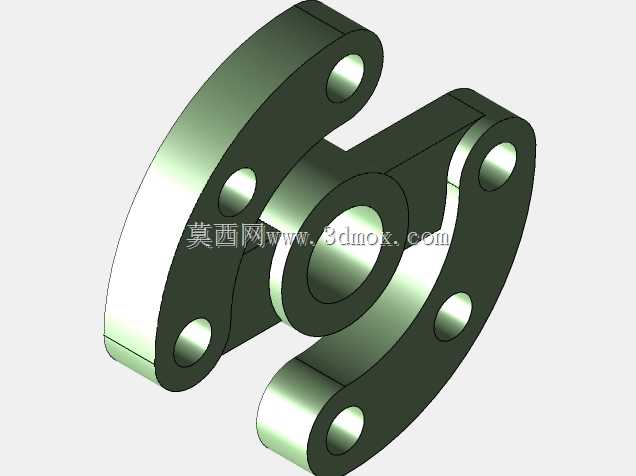

　　该零件属于典型的铰接式连接支座，在轻工装配工位、小型联动夹持机构以及手动工装夹具中承担双侧摆臂的同轴铰接与限位支撑作用。零件中部设置同轴贯通的圆柱铰接段，可穿入销轴作为整套机构的回转中心，上下两端对称延伸出弧形弯臂，弯臂末端分布多组同轴通孔，既可以通过紧固件连接外部摆杆、压头或者连杆，也能够作为辅助定位销孔，限制配套零件在装配面上的转动自由度。

　　从结构受力角度看，中部圆柱段承担销轴传递的径向载荷，两侧弯臂采用等厚圆弧过渡，避免直角根部在反复摆动过程中出现应力集中；弯臂上的开孔沿臂体走向排布，安装时可根据外部连杆的开合角度选择对应孔位，在不更换支座本体的前提下调整夹持行程或者杠杆力臂长度。零件整体为扁平厚板拉伸成型结构，所有安装孔轴线均与主铰接孔轴线保持平行，装配面统一落在同一基准平面上，不需要额外加工斜面即可直接贴装在工装立板或者设备侧壁上。

　　设计过程中先确定中部铰接孔的中心距与销轴配合公差，再向两侧延展弯臂轮廓，圆弧外轮廓与内孔之间保留均匀壁厚，保证铣削或者线切割加工时材料去除量均衡，热处理后变形量可控。弯臂末端的沉孔结构可容纳螺栓头，装配后连接件表面不突出支座轮廓，避免摆臂往复运动时发生干涉。零件的安装边界以中部铰接轴线为基准，两侧弯臂对称展开，整体占用空间紧凑，在多工位并排布置的夹具组中，相邻支座之间不会出现轮廓碰撞；厚度方向尺寸统一，配套垫片、隔套均可选用标准件，无需单独定制异形间隔件。

　　实际使用场景中，这类支座常成对安装在固定基板上，配合扭簧或者拉簧实现摆臂自动复位，也可在弯臂孔位加装调节螺钉，限制摆臂的极限开合角度。结构上没有复杂曲面特征，三维建模时通过草图绘制单侧弯臂轮廓后镜像即可完成主体，孔位参数可随配套销轴、螺栓规格快速调整，能够直接用于工程出图、加工工艺编制以及机构运动干涉校验，帮助设计人员在工装方案阶段快速验证铰接点位布局与运动行程是否匹配现场工位需求。
