双铰接耳板立式连接支座结构

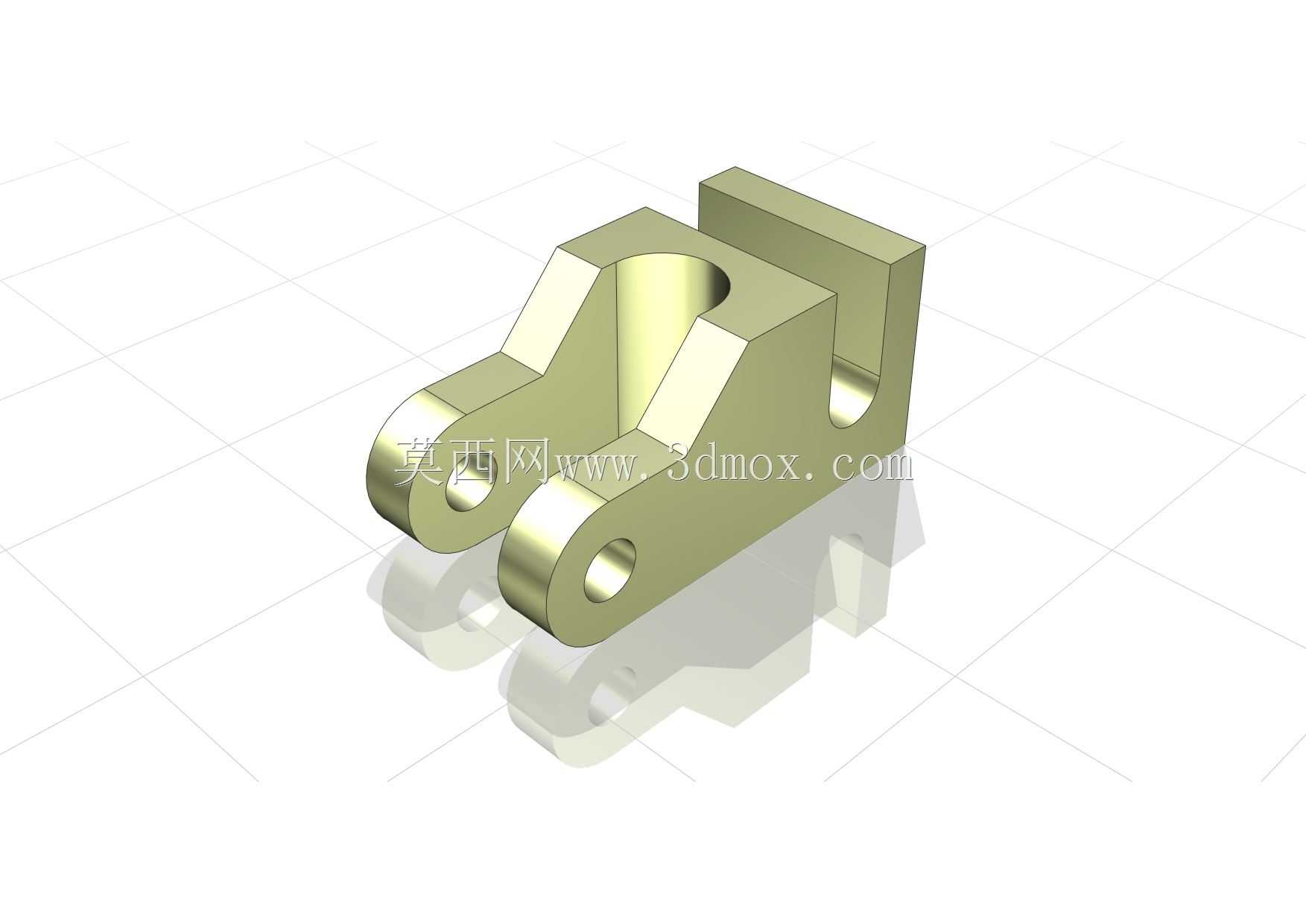

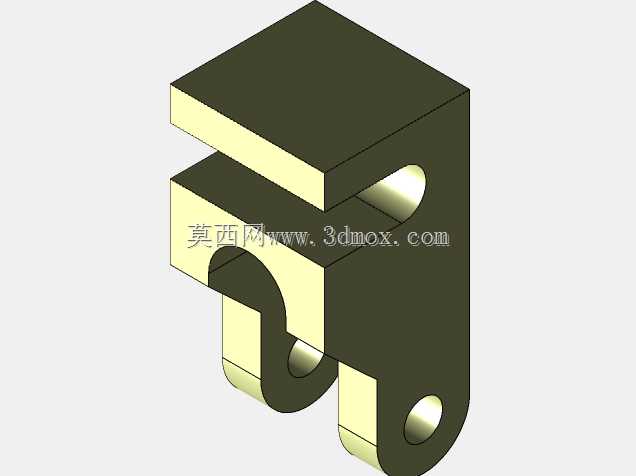

　　该构件属于小型铰接式连接支座，在轻工自动化输送线、小型工装夹具以及手动连杆机构中十分常见，主要承担两个相对转动部件之间的载荷传递与运动限位作用。从实际装配场景来看，这类支座常固定在设备台面、型材框架或者执行件端部，前端并排的两个同轴耳板用于嵌入配对连杆叉头，穿入销轴后形成回转副，后方立板则通过紧固件与安装基面贴合，把连杆端的拉力、剪力以及小幅倾覆力矩传导至主机架。

　　建模阶段首先要锁定的是安装边界：后方立板的底面与侧端面构成定位基准，立板上预留的通孔中心距、孔边到板缘的安全壁厚需要提前和配套螺栓规格匹配，避免装配时扳手空间不足。前端双耳的同轴度是整个零件的核心精度项，两个销孔必须保证轴线重合，孔内壁与销轴采用间隙配合，耳板外侧间距要略大于配对叉头的内宽，预留0.2至0.5毫米的装配窜动间隙，防止转动过程中出现卡滞。支座主体中段做了加厚过渡，在耳板与立板之间设置斜向加强筋，既可以抵消销轴受拉时耳板根部的弯曲应力，也能避免立板受侧向力时发生弯折。

　　主体上方开设的大直径沉孔可用于置入压块、锁紧螺钉或者缓冲衬套，在部分夹具场景中，这个孔位还能作为定位销的避让通道，让整个支座同时承担铰接与轴向压紧的复合功能。零件整体轮廓紧凑，所有外露棱边都做了倒角处理，耳板端部采用圆弧收边，既消除热处理后的应力集中缺口，也方便操作人员在装配时快速对位销轴。

　　结构设计上没有采用复杂曲面，全部特征以拉伸、切除、打孔为主，非常适合初学者练习基准建立、特征阵列与装配约束思路：先以安装底面为第一基准拉伸出主体块，再分别切出双耳槽、后方立板缺口，随后依次创建销孔、顶部沉孔与安装通孔，最后统一添加圆角与倒角。校核时重点关注耳板孔的挤压强度、立板安装孔的端面承压面积，以及中段加强筋的厚度是否满足铸造或铣削加工的最小壁厚要求，在轻载工况下该支座可直接采用铝合金铣削成型，载荷较大的场合则更换为45号钢并做调质处理，销孔表面额外淬火提升耐磨寿命。
