折弯式金属板材连接固定支架结构

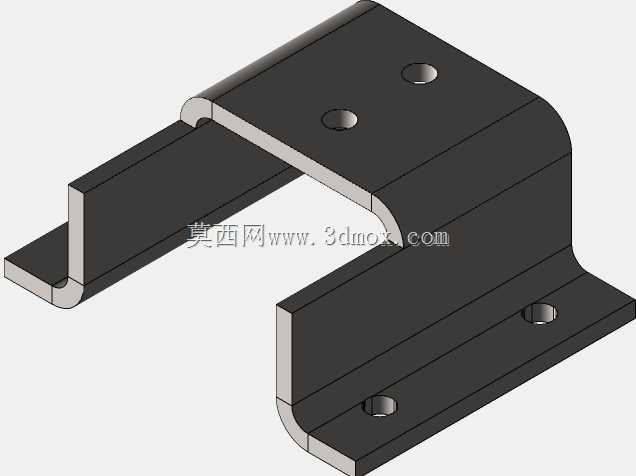

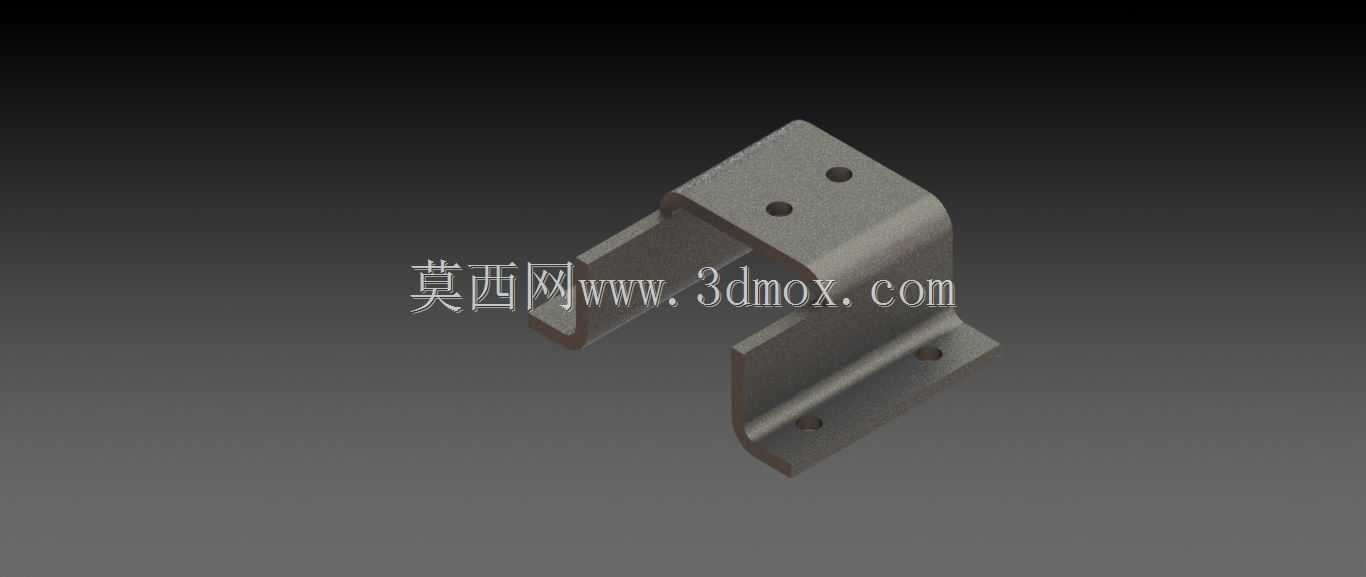

　　这类折弯成型的金属板材支架，在通讯设备机柜内部走线、模块固定场景中应用十分普遍，日常做通讯基站内部结构排布时，经常会用到这类非标钣金支架来完成不同功能模块的错位安装，解决机柜内部安装面不在同一平面的固定需求。从结构形态来看，该支架采用一体化钣金折弯工艺加工，没有额外的焊接拼接部位，整体刚性表现更稳定，长期受载情况下不会出现焊道开裂的问题。支架的两个安装面呈垂直错位布局，其中一个安装面设置了两个同轴的安装孔位，用于和设备主框架的预设螺柱进行锁紧固定，另一个延伸出的折弯臂上同样预留了对应孔位，用来挂载需要悬空固定的小型功能模块，两个安装面之间的折弯过渡处做了圆弧卸荷处理，避免折弯应力集中导致的板材开裂问题，

　　同时也能减少安装时锐角对操作人员、线缆表皮的划伤风险。在设计这类钣金支架的时候，首先要核算安装面的承载边界，根据挂载模块的重量选择对应厚度的冷轧钢板，通常这类支架的板材厚度会选1.5mm到2.5mm区间，过薄会导致挂载后支架出现形变下垂，过厚则会增加不必要的材料成本与折弯加工难度。折弯半径的设置需要匹配所选板材的厚度，常规冷轧钢板的折弯内R取板材厚度的0.5到1倍，既能保证折弯角度的精度，也不会出现折弯处外侧板材拉裂的问题。安装孔的孔径设置要比配套使用的固定螺丝公称直径大0.2mm到0.5mm，预留出安装时的位置调整余量，抵消机柜框架焊接、组装时带来的位置公差，避免出现孔位对不齐无法装配的问题。从安装边界来看，

　　该支架的垂直折弯高度决定了挂载模块和主安装面之间的避让距离，设计时需要提前核算挂载模块的外形尺寸、接插件插拔空间、线缆转弯半径，保证支架安装后，挂载模块不会和主框架上的其他元器件产生干涉，同时预留出足够的操作空间方便后期维护时的拆装作业。支架的边缘都做了去毛刺处理，部分外露边缘还会做折边处理，进一步提升结构刚性的同时，也能消除锐边安全隐患。在实际通讯设备应用场景中，这类支架往往不需要做复杂的表面处理，仅做常规的电镀锌或者喷塑处理即可，满足机柜内部的防腐蚀、防锈需求，同时和机柜内部其他结构件的表面质感保持统一。不同于标准型材支架，这类一体化折弯钣金支架可以根据实际安装空间灵活调整折弯尺寸、孔位布局，不需要开模即可快速加工成型，

　　非常适合小批量定制化的设备内部固定需求，在通讯设备、工业控制机柜、小型自动化设备内部都有很高的复用率。做这类结构的三维建模时，需要重点标注折弯线位置、折弯方向、孔位相对位置尺寸，同时给出展开后的板材下料尺寸，方便车间直接进行激光下料、折弯加工，减少工艺转化的沟通成本，建模时还要注意还原折弯处的自然圆弧过渡，不要做直角折弯的简化处理，避免后续做有限元受力分析时出现应力集中的计算误差，也能给加工环节提供更准确的结构参考。
