通讯设备用U型钣金安装固定支架结构

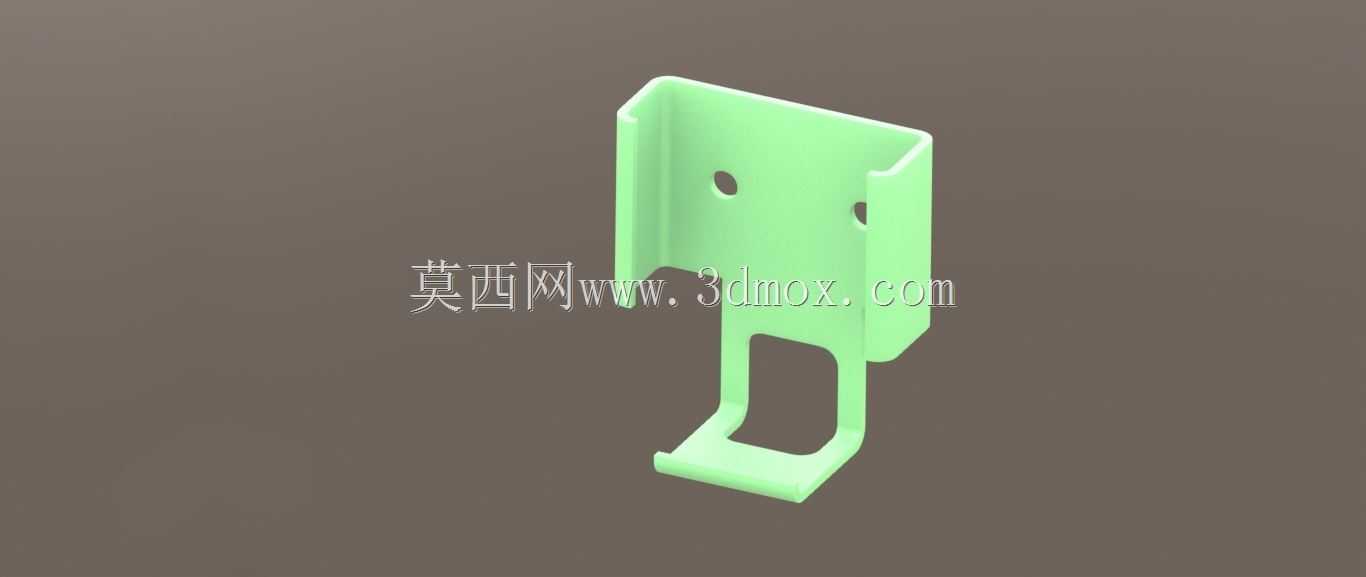

　　这款U型钣金固定支架，是通讯设备内部板卡、小型功能模块安装场景中常用的支撑固定构件，日常在通讯基站的室内单元、工业通讯网关、嵌入式通讯终端的内部装配环节经常能见到这类结构件的身影，它的核心作用是为PCB板卡、小型滤波模块或者接口转接组件提供可靠的安装支撑，同时通过自身的结构形态预留出模块下方的走线与散热空间，避免元器件与设备金属壳体直接接触造成短路或者散热不畅的问题。从结构设计逻辑来看，整体采用单块钣金板材折弯成型，没有额外的焊接拼接工序，生产环节仅需要通过数控冲裁完成孔位与缺口加工，再经过两次折弯即可成型，加工工序少，批量生产时的一致性容易控制，也能有效降低单件的加工成本。主体的U型围边结构，两个对称的侧壁上预留了圆形安装孔，

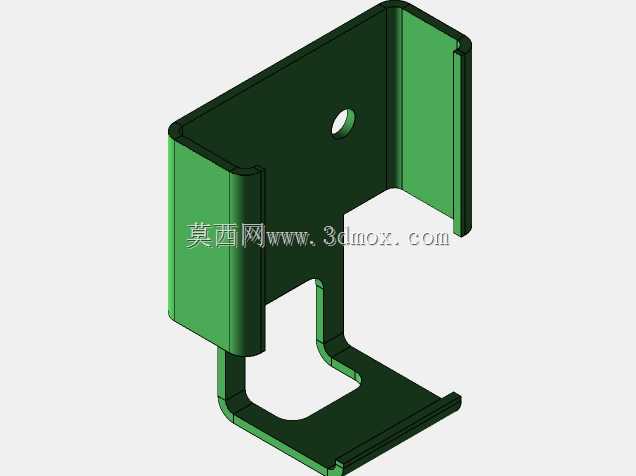

　　这两个孔位是用来和设备内部的安装立柱或者相邻结构件做螺丝锁附固定的，孔位的位置经过公差匹配设计，能够适配常用的M3规格盘头螺丝，锁附后侧壁不会出现明显的形变，保证整体安装后的结构刚性。支架底部延伸出的带镂空缺口的支撑脚，是直接承托待固定模块的部位，中间的方形镂空一方面是为了减少钣金材料的用量，另一方面是给模块底部的接插件或者散热凸点预留避让空间，避免安装时出现结构干涉，支撑脚的折弯角度做了微小的回弹补偿设计，折弯成型后支撑面的平面度可以控制在0.1mm以内，保证模块安装后不会出现倾斜翘边的情况。从安装边界尺寸来看，整体的U型内腔宽度是根据常用的通讯模块宽度做的适配设计，侧壁高度刚好能够覆盖模块侧边的安装基准面，

　　不会因为侧壁过高遮挡模块上的状态指示灯或者接口，也不会因为侧壁过矮导致模块固定后出现侧向的晃动。板材厚度选用的是常规通讯结构件常用的冷轧钢板厚度，成型后整体的抗形变能力可以满足常规运输、使用场景下的振动要求，不会因为日常的设备挪动或者机房内的设备振动出现固定松动的问题。在实际选型使用时，这类支架不需要做额外的表面处理修改，常规的喷塑或者镀锌处理就可以满足机房内的防腐蚀、绝缘要求，安装时只需要先将支架通过侧壁的孔位固定在设备内部的安装基准面上，再将待固定的模块放置在底部支撑面上，通过模块自带的安装孔与支架上的对应孔位锁附即可，整个装配过程不需要额外的工装辅助，单人即可完成操作。另外，支架的折弯边角都做了微小的圆角处理，

　　避免装配过程中锋利的钣金边角划伤操作人员的手部，也不会刮伤模块表面的绝缘涂层。在结构强度校核层面，这类支架的承重范围可以满足单块重量在500g以内的通讯模块固定需求，当设备做常规的1.5g加速度振动测试时，支架不会出现共振或者塑性形变，固定点位的螺丝也不会出现松脱的情况。和市面上常见的L型单臂支架相比，这种U型双侧壁的结构抗侧向扭转的能力更强，对于需要频繁插拔接口的通讯模块来说，能够承受多次插拔带来的侧向力，不会因为长期插拔操作导致支架变形、模块位置偏移。在建模设计过程中，这类钣金件需要重点关注折弯系数的设置，不同厚度板材的折弯扣除值要匹配实际加工工厂的折弯模具参数，避免成型后出现尺寸超差，孔位到折弯边的距离也要满足最小折弯边距的要求，防止折弯时孔位出现拉扯变形，底部支撑脚的镂空缺口转角处要预留合适的工艺缺口，避免折弯时转角处出现材料撕裂的问题。
