双安装孔弯折金属板材固定支架结构

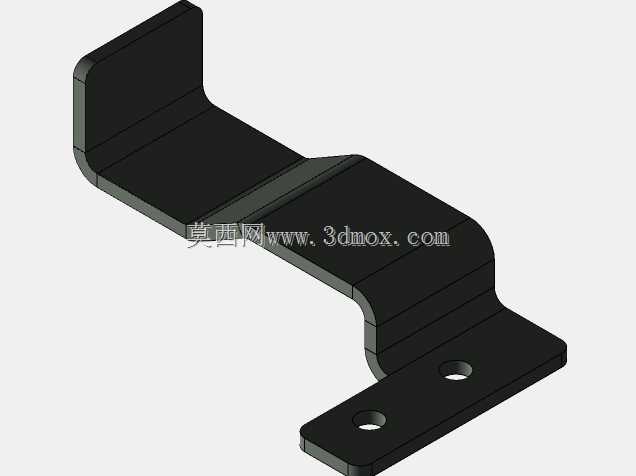

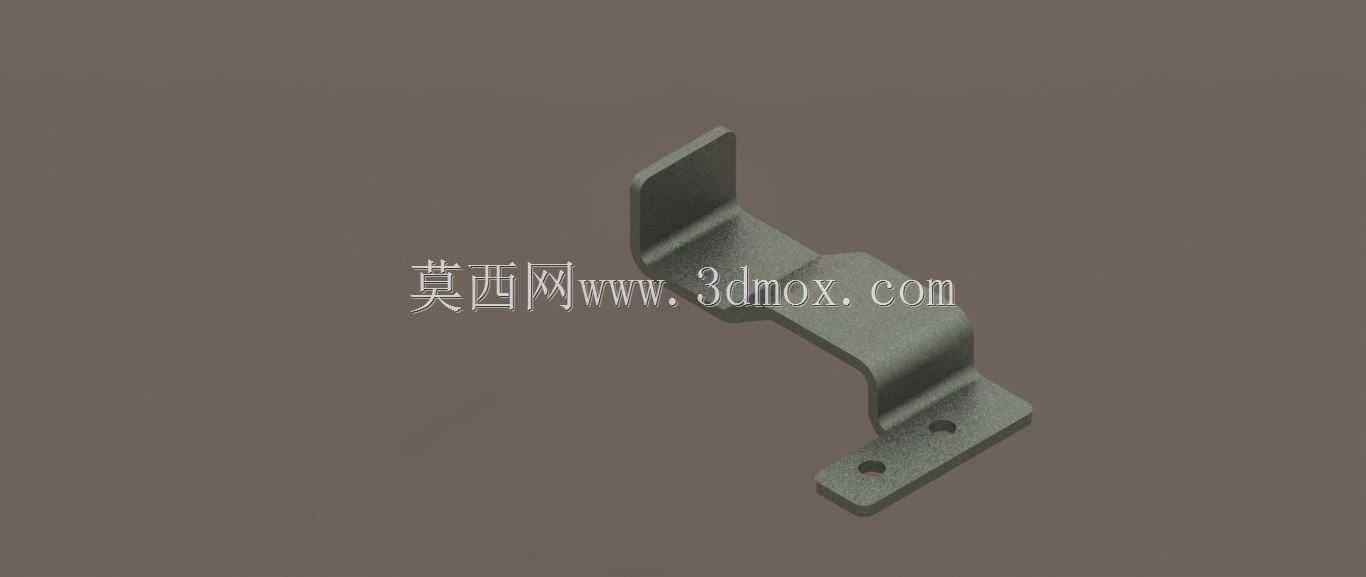

　　这类双安装位弯折钣金支架，在通讯设备内部走线固定、小型工控模块安装、电子设备内部元器件限位场景中应用十分广泛，区别于标准型材拼接的固定件，一体冲压折弯的结构没有拼接缝隙带来的应力集中问题，长期受振动工况下也不会出现连接松动的情况。从结构形态来看，零件整体采用等厚薄金属板材经落料、两次折弯成型，底部两个带沉孔的安装耳呈水平布置，沉孔设计可以让安装螺钉的头部完全埋入板材平面内，不会突出安装面干涉被固定件的装配，两个安装孔的孔距经过匹配常用安装基准设计，既可以适配M4规格的内六角螺钉，也能兼容同规格的自攻螺钉在非金属安装面上使用。中间的连接段做了两次90度方向的折弯，形成Z型的过渡结构，这种结构一方面可以抵消安装面与被固定件之间的高度差，

　　另一方面折弯形成的立边相当于天然的加强筋，不需要额外焊接加强筋就能提升整体的抗扭刚度，在承受侧向推力的时候，折弯处的圆弧过渡可以分散应力，避免直角折弯带来的应力开裂问题。顶部的弯折边呈垂直向上布置，边缘做了小尺寸的圆角处理，不会在装配过程中划伤操作人员或者线缆表皮，这个立面可以用来抵靠被固定的元器件侧面，也可以通过在立面预留的孔位穿装扎带对线缆进行束线固定。设计这类钣金件的时候，首先要确认安装边界的空间尺寸，底部安装耳的外轮廓不能超出安装基面的范围，避免和周边其他零件产生干涉，两次折弯的内R角要匹配板材厚度设置，一般取板材厚度的0.5到1倍，过小的R角会导致折弯处外侧板材拉伸开裂，过大的R角又会让折弯尺寸精度难以控制，

　　回弹量会随着R角增大而提升。落料的时候要注意板材的纤维方向，尽量让折弯线和板材轧制纤维方向呈一定角度，避免折弯处出现裂纹，两个安装孔的位置度公差要控制在0.1mm以内，保证安装的时候可以顺利对准基面的螺纹孔，不需要强行掰动零件对位，减少装配内应力。实际使用中，这类支架不需要做额外的表面处理，如果是用在户外潮湿环境，可以做镀锌或者喷塑处理提升防锈能力，普通室内设备场景下，冷轧钢板冲压后去毛刺即可直接使用，零件本身重量很轻，单个零件重量不足百克，不会给设备整体带来额外的负重，一体成型的结构生产效率很高，适合大批量冲压生产，单批次生产的尺寸一致性好，不需要逐个进行尺寸调校。在装配的时候，先将底部两个安装孔对准基面的预装孔，

　　拧入螺钉但不彻底锁紧，调整支架的立面垂直度之后再依次拧紧螺钉，避免安装倾斜导致被固定件装配错位，如果是用来固定线缆，可以在立面和线缆接触的位置粘贴泡棉胶条，避免长期振动磨损线缆绝缘层。这类结构的通用性很强，只需要调整折弯高度、安装孔距，就可以适配不同高度差、不同安装空间的固定需求，不需要重新开复杂的模具，只需要调整冲压折弯的程序参数就能快速改型，在小批量定制设备的开发中，可以大幅缩短零件的加工周期，降低非标零件的加工成本。
