通讯设备用多孔折弯金属安装支架

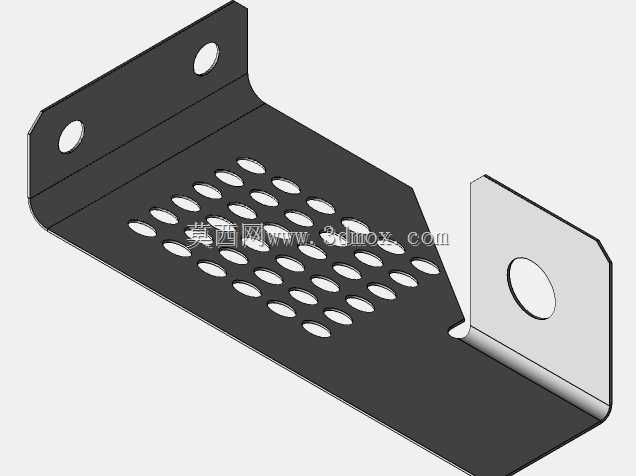

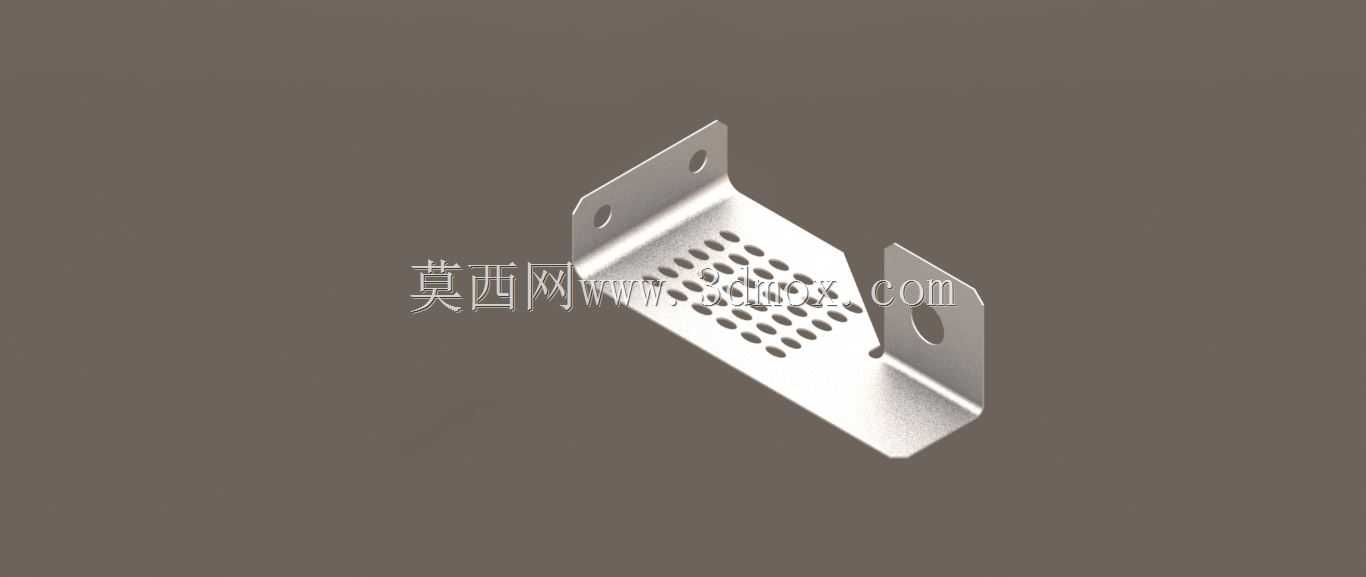

　　这款钣金折弯支架是通讯设备内部常用的安装固定构件，日常在通讯基站的室内单元、工业通讯网关、嵌入式通讯终端设备里都能见到这类结构件的身影，主要用来承托通讯主板、信号转接模块或者散热组件，同时兼顾设备内部的通风导流需求。从结构设计来看，整体采用一体化钣金折弯成型，没有额外的焊接拼接部位，两个带安装孔的垂直折边是核心的安装受力位，折边的翻边高度经过匹配设备内部安装立柱的间距设定，安装孔的孔径适配通讯设备通用的M3规格紧固螺丝，孔位边缘做了去毛刺处理，避免安装时刮伤线材或者安装人员的手部。中间的承载平面上密布的阵列小孔并非随意排布，一方面是为了降低支架自身的重量，减少通讯设备整机的负重，另一方面是为了让设备内部的散热气流可以顺利穿过，

　　避免支架阻挡风道，影响板卡上发热芯片的散热效率，孔位的排布密度经过核算，在保证通风面积的同时，不会降低承载平面的结构强度，即使承托重量在1.5kg以内的通讯模块，也不会出现平面下凹变形的问题。设计阶段首先考虑的是安装边界的适配性，两个垂直折边的中心距严格匹配通讯机箱内部的标准安装位尺寸，折边与承载平面的折弯角度控制在90度±0.2度的公差范围内，避免安装时出现孔位错位无法对位的情况，折弯处的内R角根据板材厚度设定，既不会因为R角过小导致折弯处出现应力开裂，也不会因为R角过大导致安装时与机箱内壁出现干涉。承载平面的边缘做了微小的折边处理，提升整个支架的抗扭刚度，在设备运输过程中遇到振动冲击时，支架不会出现扭曲变形，

　　保证上面固定的模块不会出现移位。从实际使用场景来说，这类支架除了固定通讯板卡之外，也可以用来固定小型的电源滤波模块、信号隔离器这类附属配件，多孔的设计也给后期加装小配件预留了固定位置，不需要额外在支架上钻孔，现场装配的灵活性很高。选材上采用常用的冷轧钢板作为基材，表面做钝化或者喷塑处理，适配通讯设备内部的防氧化、绝缘要求，板材厚度根据承载需求选择，常规场景下1.2mm厚度的板材就可以满足绝大多数通讯内部构件的承托需求，如果需要承托重量更大的模块，可以适当增加板材厚度，对应的折弯参数也会同步调整，保证折弯处的强度达标。在建模过程中，这类钣金件需要重点注意折弯扣除值的准确设定，保证展开后的下料尺寸精准，

　　避免生产时出现折完之后尺寸超差的问题，阵列小孔的排布要避开承载平面上后续需要固定模块的螺丝孔位，防止出现孔位重叠无法安装螺丝的情况，两个安装折边上的固定孔位需要做同轴度校验，保证安装时螺丝可以顺利穿过支架和机箱立柱，不会出现别劲的情况。另外支架的整体外形尺寸需要严格控制在机箱内部的预留安装空间内，边缘不能和机箱内的其他构件比如走线槽、散热风扇、相邻板卡出现干涉，尤其是靠近机箱面板的一侧，支架边缘不能突出到面板的安装位，避免影响机箱面板的装配。
