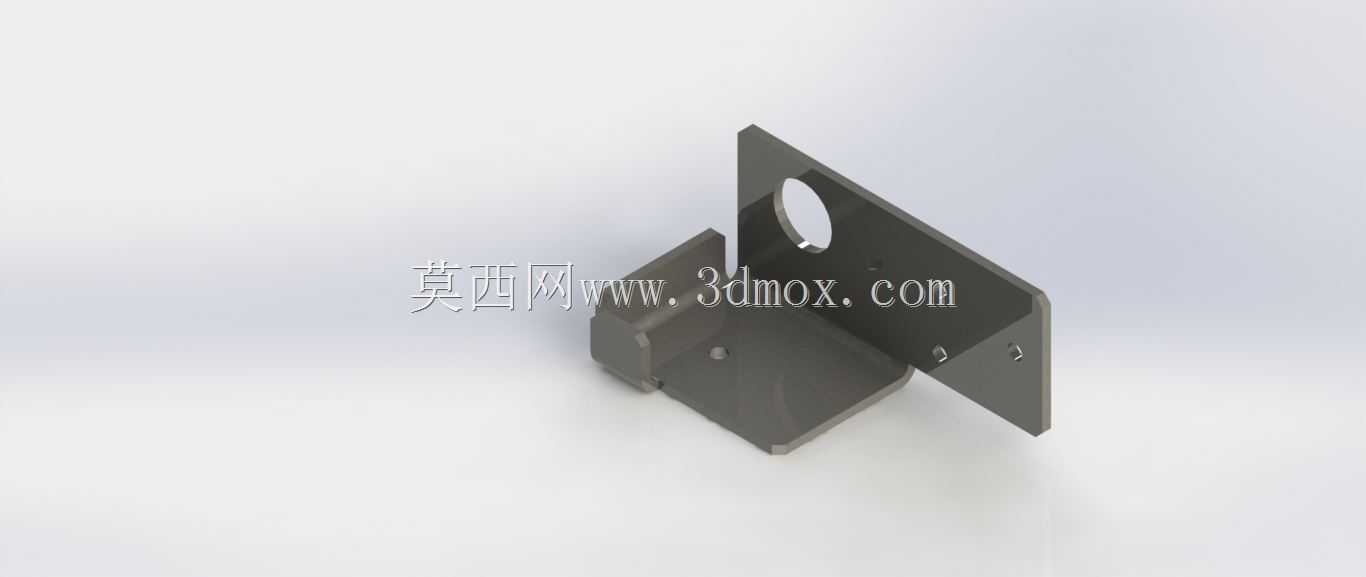

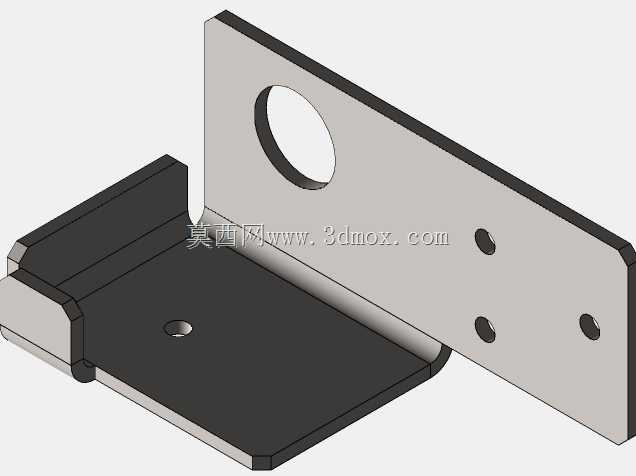

L型带孔金属钣金安装固定支架

　　这款L型折弯金属板材构件，是通讯设备、小型工控模组装配场景中十分常用的连接固定单元，日常多作为设备内部元器件与外部机架之间的转接承载结构使用，能够在紧凑的安装空间内完成垂直两个方向的连接定位，避免额外增加转接垫块带来的装配累积误差。从结构设计逻辑来看，构件采用一体化钣金折弯工艺成型，没有额外的焊接拼接部位，整体刚性更稳定，长期受载下不会出现焊缝开裂、连接位错位的问题。垂直立板上开设的圆形通孔，主要用于穿装固定螺栓或者走线，孔位边缘做了去毛刺处理，既可以避免螺栓装配时刮伤螺纹表面，也能防止穿设线缆时划破绝缘层，适配常规的M4到M6规格的紧固件，满足多数小型通讯模组、传感元件的安装固定需求。水平底板上预留的两个小型定位孔，

　　分别对应机架安装面的定位销与锁紧螺栓位，装配时可以先通过定位销完成构件的快速对位，再锁紧螺栓完成固定，大幅提升现场装配的效率，不需要反复调整孔位对齐度。从安装边界尺寸来看，构件的折弯内R角匹配常规钣金折弯的工艺要求，不会因为R角过小导致折弯处出现应力集中开裂，也不会因为R角过大导致两个安装面的垂直度超差，垂直立板与水平底板的垂直度公差控制在0.1mm以内，能够保证被固定元器件的安装面平面度符合设计要求，避免元器件安装后出现倾斜、受力不均的情况。水平底板的边缘做了小尺寸的折边处理，既可以提升底板的抗形变能力，在承受侧向载荷时减少底板的翘曲变形量，也能去除板材切割后的锐边，避免装配人员操作时被划伤。在实际应用场景中，

　　这类支架常被用在通讯机柜内部的模块固定、小型电子设备的壁挂安装、自动化设备侧边的传感器转接固定等位置，能够适配不同厚度的安装基面，只要基面的平面度满足常规装配要求，就可以通过螺栓完成稳定锁紧，不需要额外加工复杂的安装槽位。设计过程中充分考虑了钣金加工的工艺性，所有的孔位都距离折弯边保留了足够的安全距离，避免折弯时孔位出现拉延变形，板材的厚度选型匹配常规的承载需求，在保证整体结构强度足够支撑常规小型元器件重量的前提下，尽可能控制构件的整体重量，减少材料的不必要损耗。构件的表面没有多余的凸起结构，所有的棱角都做了倒钝处理，在密集布线的机柜内部使用时，不会刮伤周边的线缆绝缘层，也不会和相邻的元器件产生结构干涉。垂直立板的高度尺寸经过优化，

　　既能够给被固定的元器件提供足够的支撑高度，避免元器件底部和安装基面直接接触产生散热不畅的问题，也不会因为立板过高导致整体结构占用过多的竖向空间，适配紧凑化的设备内部布局需求。在装配兼容性上，这款支架可以和不同规格的螺栓、防松垫圈配合使用，在有振动的工况环境下，搭配防松垫圈可以有效避免螺栓松动，保证长期使用下的连接可靠性，不需要频繁进行紧固件的复紧维护。水平底板的接触面平整度经过校平处理，和安装基面贴合时不会出现明显的缝隙，能够保证锁紧力均匀分布在整个接触面上，避免局部应力集中导致板材变形或者基面损伤。
