通讯设备用折弯挂装金属钣金固定件

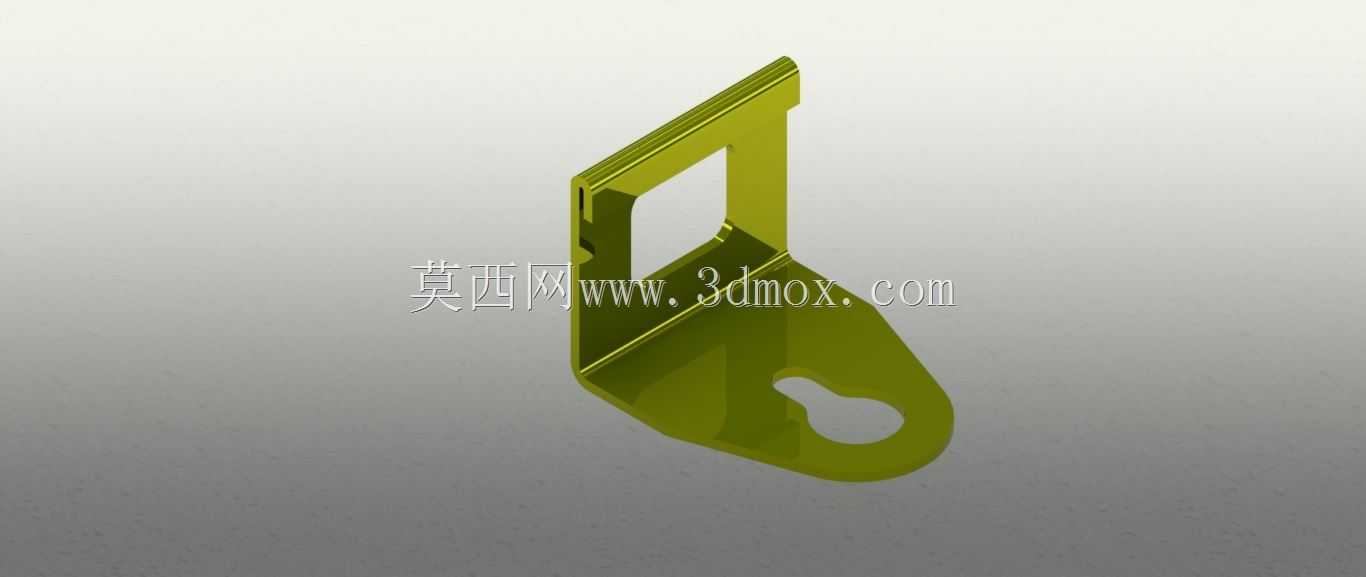

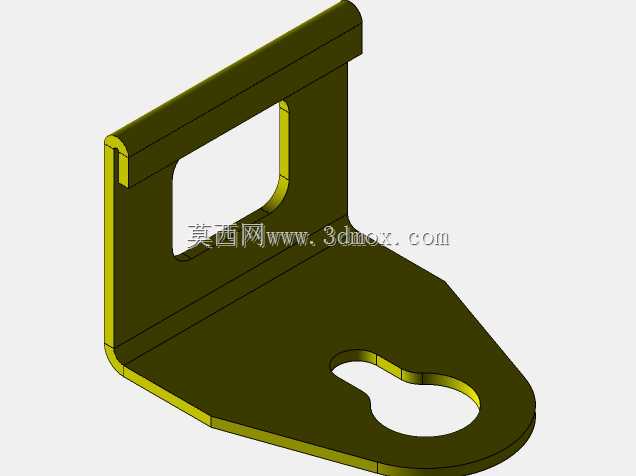

　　这款钣金挂装件主要应用在通讯机柜内部、户外通讯抱杆设备的辅助安装场景，用来承托小型通讯功能模块、接线端子排或者轻量化信号处理单元，在实际布线作业里，这类小支架往往是容易被忽略但直接影响后期运维效率的零件。从结构上看，零件采用单块钣金折弯成型，没有额外的焊接拼接工序，主体立边做了直角折弯强化，立边中部开出的矩形让位槽，是为了避让设备端的凸起接线座或者走线卡扣，避免安装时出现干涉压损线缆的问题。底部的承托板延伸出带水滴形安装孔的挂耳，这种孔型在现场安装时优势很明显，不需要完全拧下固定螺丝，就可以将支架挂入后调整位置再锁紧，对于高空作业或者机柜内部狭窄空间的安装场景，能大幅降低操作难度，减少手部在狭小空间内反复对位的时间。

　　设计阶段首先考虑的是钣金展开的工艺合理性，所有折弯边都预留了对应的折弯内R角，没有出现锐角折弯的应力集中结构，折弯边的高度也匹配常规钣金冲压模具的最小折弯边距要求，不需要额外开特殊模具就能批量加工。立边与底部承托板的折弯角度控制在90度±0.2度的公差范围内，保证安装后承托面处于水平状态，避免搭载的模块出现倾斜滑脱的问题。安装边界方面，零件整体的投影尺寸适配通讯机柜内部1U间距的安装空间，不会占用过多的仓内布线位置，底部挂耳的孔位中心距匹配通讯行业通用的M4/M5固定螺丝规格，不需要额外扩孔或者更换紧固件就能直接适配现有安装点位。实际使用中，这类钣金件的表面通常会做彩锌钝化处理，对应图中显示的黄绿色外观，

　　能在户外潮湿或者机柜内部凝露的环境下提升防锈能力，延长零件的使用寿命。立边的侧边还预留了微小的定位缺口，安装时可以卡入机柜立柱的定位凸点，不需要人工手扶就能临时固定支架位置，方便操作人员双手操作螺丝锁紧。从受力角度看，底部承托板的水滴孔位置做了局部的压筋强化，在承受额定载荷时不会出现孔位变形、支架下倾的问题，单只支架的额定承载能力可以满足2kg以内的通讯模块安装需求，覆盖绝大多数小型通讯功能件的安装承重要求。不同于市面上常见的平直挂耳，这款零件的立边做了局部的加高处理，能对搭载的模块侧边形成一定的侧向限位，避免设备在受到振动时出现横向移位，尤其适合铁路沿线通讯基站、车载通讯设备这类存在持续振动的使用场景。在建模过程中，这类零件需要重点核对折弯扣除值与实际板材厚度的匹配关系，避免展开下料后折弯尺寸出现偏差，同时所有的开孔边缘都做了去毛刺处理的结构预留，防止安装时割伤作业人员或者损坏线缆绝缘层。
