通讯设备用红棕色金属钣金安装固定支架

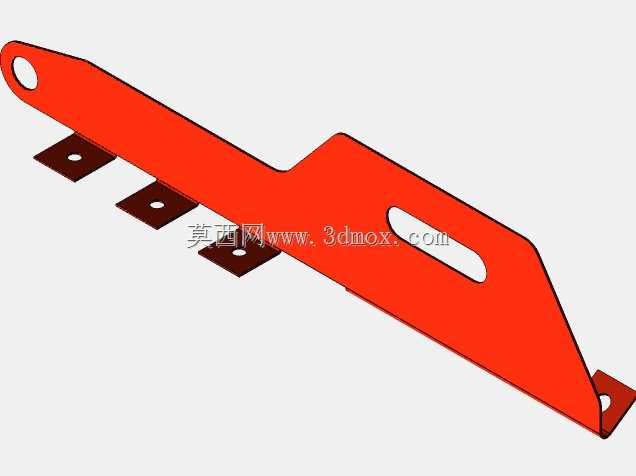

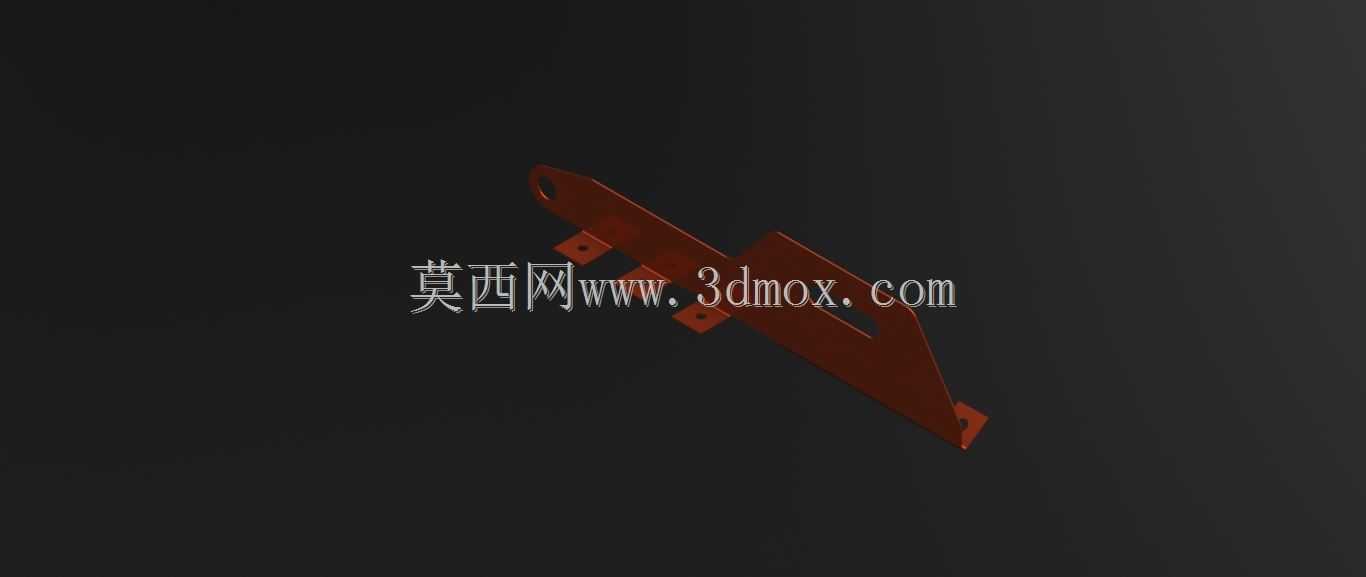

　　日常做通讯基站、户外通讯终端设备的结构配套时，这类钣金支架是很常见的安装承载构件，它的核心作用是在设备内部或者设备与安装基面之间，完成功能模块的位置固定、载荷传导，同时抵消设备运行、户外安装场景下的振动、温差形变带来的应力，避免模块移位、接线松脱这类常见故障。从结构形态来看，这个构件采用一体化钣金折弯成型工艺，没有多余的拼接焊缝，整体刚度靠折弯形成的立边加强，主体是长条形的承载基面，一端延伸出带安装孔的斜向支臂，另一端做了收窄的折弯挂耳，基面上均匀分布三个带翻边的安装孔位，翻边结构一方面可以提升孔位的局部刚度，避免螺丝锁紧时板材变形，另一方面也能在安装时起到定位导向的作用，不需要额外加装衬套就能保证安装面的贴合度。

　　设计这类构件的时候，首先要核算的是安装边界：主体承载面的宽度要匹配所固定模块的安装孔距，斜向支臂的倾斜角度是根据设备内部的走线空间、模块的倾斜安装需求确定的，既不能遮挡相邻模块的散热风道，也要保证固定后的模块接线端有足够的操作空间，方便后期运维时插拔线缆。板材厚度的选择是根据承载模块的重量来定的，这类支架一般选用冷轧钢板做表面喷塑处理，红棕色的塑层一方面是适配设备内部的色彩标识体系，方便装配时快速识别对应安装位，另一方面也能提升板材的防锈、抗刮擦能力，适应户外通讯设备可能遇到的凝露、轻微腐蚀环境。安装孔的位置公差控制在±0.1mm范围内，保证和模块、基面的孔位完全对中，避免强行锁螺丝带来的装配内应力，长期使用后出现板材开裂的问题。

　　斜向支臂末端的孔位是用来做辅助牵拉固定的，当设备安装在有持续振动的场景，比如通讯塔挂载、车载通讯终端上时，这个孔位可以加装固定拉绳或者辅助螺丝，进一步提升支架的抗振性能，避免长期振动下主固定螺丝松动。折弯处的圆角半径是根据板材厚度设定的，避免折弯时出现板材开裂的问题，同时折弯边的高度经过核算，既能够提供足够的截面惯性矩来提升整体刚度，又不会过多占用设备内部的宝贵空间。在实际选型应用时，要先确认支架的安装基面到模块固定面的垂直距离，匹配斜支臂的长度和角度，避免出现安装后模块与周边构件干涉的情况，同时要注意固定螺丝的长度不能超出支架背面的凸起高度，防止螺丝顶到设备壳体或者内部的线路板。这类钣金支架相比型材拼接的支架，生产效率更高，

　　成本更低，一体化的结构也没有拼接松动的隐患，非常适合批量应用在通讯类设备的内部结构中，承担中小载荷模块的固定承载作用，在做三维建模的时候，要重点还原折弯角度、孔位相对位置、翻边高度这些关键尺寸，因为这些参数直接决定了支架能不能顺利完成装配，能不能达到设计的承载能力，建模时还要注意预留板材厚度的折弯扣除量，保证展开后的下料尺寸和实际生产的尺寸一致，避免生产出来的构件出现孔位偏移、角度偏差的问题。
