带安装耳方形散热风机钣金壳体结构

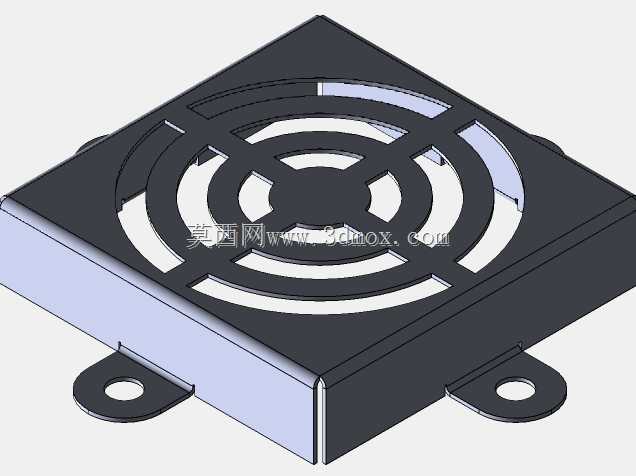

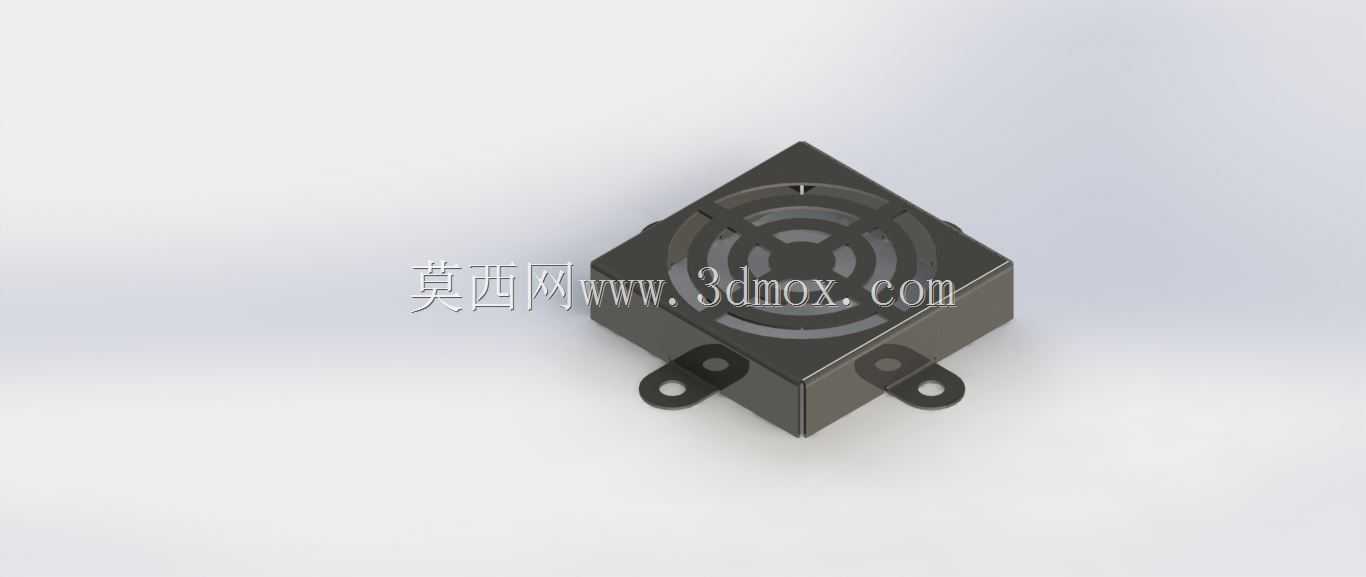

　　日常做通讯类设备内部散热结构选型时，这类带安装耳的方形钣金风机壳体是很常见的配套结构件，多数用在小型通讯终端、嵌入式工控通讯模块的内置散热单元上，核心作用是给轴流散热风机提供稳定的安装承载，同时引导气流按预设路径流通，避免散热紊流影响核心通讯板卡的换热效率。从结构设计逻辑来看，这个壳体采用方形盒体的基础构型，是为了匹配市面上常规的40mm、60mm规格方形轴流风机的外轮廓，盒体内部的腔体尺寸刚好能容纳风机本体，侧壁预留的走线缺口可以方便风机供电线的引出，不会出现装配时线材被壳体挤压破损的问题。正面的同心圆格栅结构不是随意做的装饰纹路，每一圈格栅的通风开口率经过核算，既要保证足够的通风面积满足风机的进出风需求，

　　又要避免格栅间隙过大让外部的大尺寸杂物进入风机内部卡滞扇叶，同时格栅的凸起结构还能提升薄钣金壳体的整体刚性，减少风机运行时带动壳体产生的共振噪音。两侧延伸出来的带孔安装耳是整个结构的安装定位核心，安装耳上的通孔位置与盒体中心的相对尺寸公差控制在±0.1mm范围内，装配时可以直接通过螺丝将整个风机组件固定在通讯设备的内部安装立柱或者钣金机架上，不需要额外做定位治具调整位置，安装耳和盒体主体采用一体折弯成型的工艺，没有额外的焊接拼接结构，既减少了加工工序，也避免了焊接位置长期受风机振动出现开裂的风险。做这类钣金结构的三维建模时，首先要确认适配风机的实际外轮廓尺寸，盒体的内部长宽尺寸要比风机外轮廓大0.2-0.3mm的装配间隙，方便风机顺利装入不会出现卡滞，壳体的板材厚度一般选用0.8mm或者1mm的冷轧镀锌钢板，这个厚度既能保证壳体的结构强度，也不会因为板材过厚增加不必要的重量和材料成本。折弯工序的R角要匹配板材厚度设置，避免折弯位置出现开裂或者回弹超差的问题，安装耳的折弯角度要严格控制在90°，如果角度出现偏差，装配时整个风机组件会出现倾斜，导致扇叶和壳体内壁产生擦碰。在实际的设备应用场景里，这类壳体除了承载风机之外，还能起到一定的电磁屏蔽作用，镀锌板材的壳体可以将风机运行时产生的电磁辐射屏蔽在壳体内部，避免干扰通讯设备的信号传输，这一点在无线通讯类设备里尤为重要，如果屏蔽不到位很容易出现信号丢包、通讯中断的问题。

　　设计时还要注意壳体底部和风机接触面的平整度，平面度公差要控制在0.05mm以内，不然风机安装后会出现受力不均，运行时的振动会被放大，产生额外的运行噪音。格栅的条宽设置在1.5mm左右，条宽过窄会降低正面的结构强度，受到外力挤压时容易变形卡滞扇叶，条宽过宽又会减少有效通风面积，影响散热效率。安装耳上的通孔直径一般比配套的安装螺丝大0.5mm，预留一定的装配调整余量，抵消各个零件累积的加工公差，避免出现螺丝无法顺利穿入安装孔的问题。在通讯设备的散热风道设计里，这类风机壳体一般是安装在设备的进风或者出风位置，和设备的整体风道密封配合，让气流全部流经需要散热的通讯板卡散热片位置，不会出现气流短路的情况，

　　也就是风从风机出来后直接从设备缝隙流走，没有经过发热元件的无效通风情况。建模过程中还要注意钣金展开的工艺性，所有的折弯位置都要预留合适的止裂槽，避免折弯时材料出现撕裂，展开后的板材轮廓要尽量规整，减少板材下料时的废料占比，提升材料利用率。这类结构看起来简单，但是每一处尺寸的设置都和实际装配、使用效果直接相关，比如安装耳的伸出长度，不能太长也不能太短，太长会占用设备内部过多的安装空间，太短则会导致安装时螺丝操作空间不足，装配效率低下。壳体的高度尺寸要和风机的厚度匹配，风机装入后扇叶不能突出壳体表面，也不能和壳体底部产生干涉，预留1mm左右的安全间隙即可，间隙过大会导致壳体内部的气流紊流增加，降低风机的送风效率。
