折弯式金属板材支撑构件结构设计

项目分类:通用五金配件 发布时间:2022-06-09 ID:655706
  • 折弯式金属板材支撑构件结构设计
  • 折弯式金属板材支撑构件结构设计

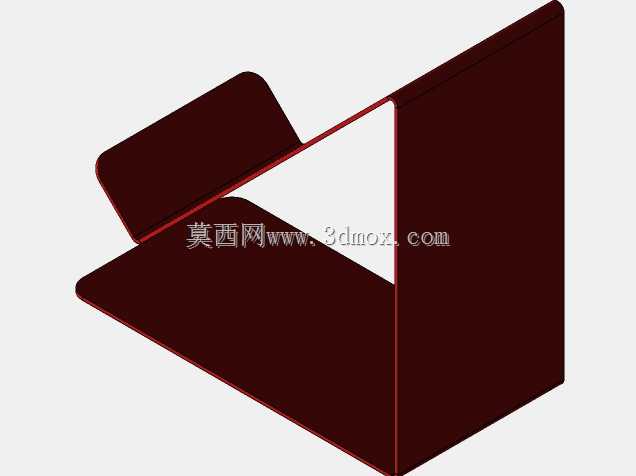

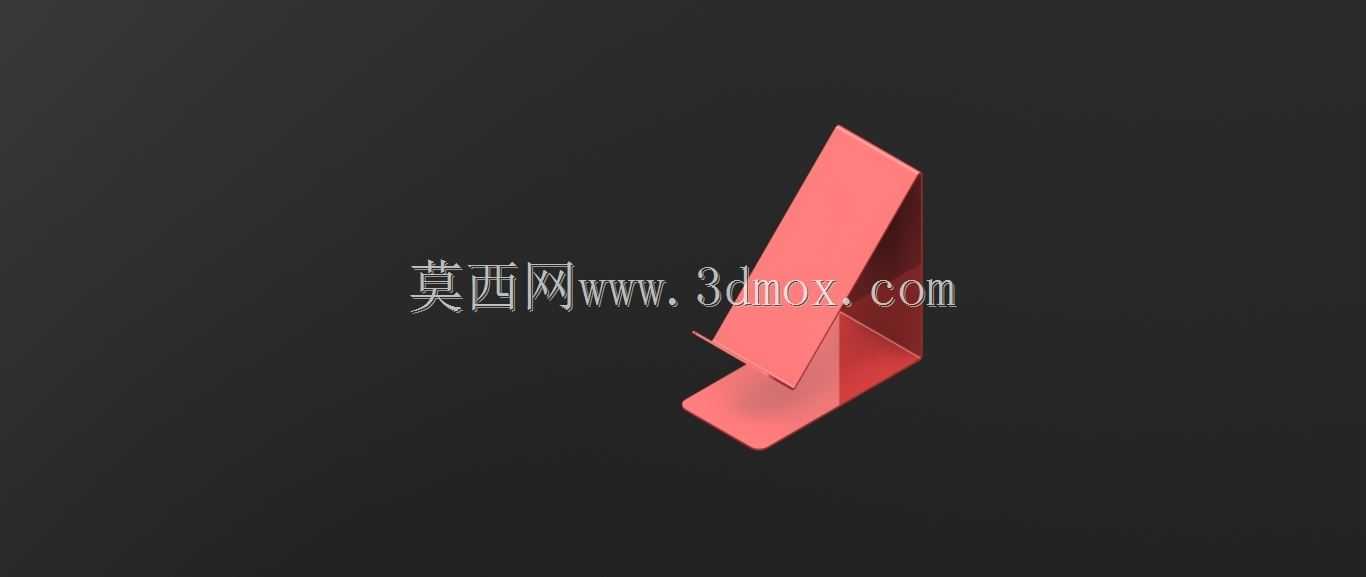

  日常做设备结构设计时,这类折弯成型的金属板材支撑件是很容易被忽略但又直接影响整机装配可靠性的小部件,很多新手工程师在做钣金件选型时,总觉得这类结构简单,随便画个折弯角度就出图,实际到车间试装时往往会出现安装面贴合不严、承重后形变超差、边角干涉相邻管线的问题。这类构件的核心应用场景覆盖了各类电控柜内部安装支架、小型输送线侧边挡料支撑、通讯设备机箱内部的板卡固定托件,还有部分小型工装台的侧边定位挡边,别看结构简单,在不同场景下的折弯角度、板材厚度选择、折边预留量都有很细的讲究。从结构功能来看,这个构件采用单道主折弯搭配底部小折边的设计,主折弯段承担主要的竖向承重,底部的水平折边用来和安装基面通过螺栓或者点焊固定,主折弯面的倾斜角度不是随便定的,要匹配被支撑件的安装倾角,比如在通讯机箱内部用来托举倾斜布置的信号转接板时,这个角度刚好能让板卡的接口端露出机箱操作面,同时避免板卡背面的焊点直接接触金属基面造成短路。设计这类钣金件的时候,首先要核算安装边界,底部固定折边的宽度不能超过安装基面的可用宽度,比如在小型通讯设备内部,安装基面往往是机箱侧壁的预留凸台,宽度通常只有15到20毫米,折边做太宽就会超出凸台范围,固定螺栓没法对位;折边做太窄的话,螺栓孔的边距不够,拧紧螺栓的时候容易把板材扯变形。主折弯段的高度要匹配被支撑件的安装高度,要预留出被支撑件下方的走线空间,通常要保证下方至少有8毫米的间隙,方便弱电线缆平顺通过,

  不会被板材的锐边割破绝缘层。折弯处的圆角设计也很关键,不能直接做直角死折,一方面是冲压折弯工艺的要求,板材折弯时内角半径要和板材厚度匹配,1.5毫米厚的冷轧板通常取0.8到1倍板厚的内R角,能避免折弯处出现应力集中开裂的问题;另一方面,圆角过渡能减少安装时的锐边划伤风险,车间装配工人徒手操作时不会被锋利的折边割破手套。很多人做这类钣金件时容易忽略折边的回弹量,不同材质的金属板材折弯后都会有一定角度回弹,比如普通SPCC冷轧板的回弹量大概在1到2度,设计时要把这个回弹量提前补偿进去,不然折弯完成后实际角度比设计角度偏大,支撑面就会倾斜,被支撑件装上去之后没法保持设计要求的倾角。从安装适配性来说,这个构件的固定孔位设计要优先选用长圆孔,

  而不是圆孔,因为钣金件在折弯加工时难免会有孔位的累计误差,长圆孔能预留1到2毫米的调节余量,装配时可以微调构件的位置,抵消加工误差带来的对位偏差。另外,板材的表面处理也要结合使用场景选,如果是用在户外通讯设备里,要做镀锌或者喷塑处理,提升防锈能力;如果是用在室内设备的内部,普通的磷化处理就足够满足使用要求,还能控制加工成本。在承重性能方面,这类单折弯支撑件的承重能力和板材厚度、折弯高度直接相关,通常1.2毫米厚的冷轧板做这类结构,折弯高度在80毫米以内时,能承受5公斤左右的静载荷,足够支撑普通的电路板、小型气路元件这类轻载部件;如果承重要求更高,就需要在主折弯面上增加压筋,或者在折弯处增加三角加强筋,提升结构的刚性,

  避免承重后出现折弯处张开变形的问题。实际做三维建模的时候,要把板材的厚度方向准确建模,不能用片体代替实体,不然在做装配干涉检查时,会忽略板材厚度带来的间隙偏差,比如两个相邻的钣金件设计时间隙留了1毫米,要是没算板材厚度,实际装配时就会出现硬干涉,装不进去。还要注意折弯处的工艺缺口设计,要是这个构件的折边和其他折弯边有交汇的位置,要提前开出工艺缺口,避免折弯时出现材料挤压起鼓的问题,影响安装面的平面度。很多时候这类小构件的设计合理性,直接影响整个设备的装配效率,设计到位的钣金支撑件,车间装配时不需要额外修磨,直接对位拧螺栓就能装好,能省不少装配工时;要是设计时没考虑工艺和安装边界,工人装配时要反复打磨、掰动构件调整位置,不仅耽误工期,还容易破坏板材的表面处理层,后期使用时容易生锈。
