多安装位折弯钣金连接固定支架结构

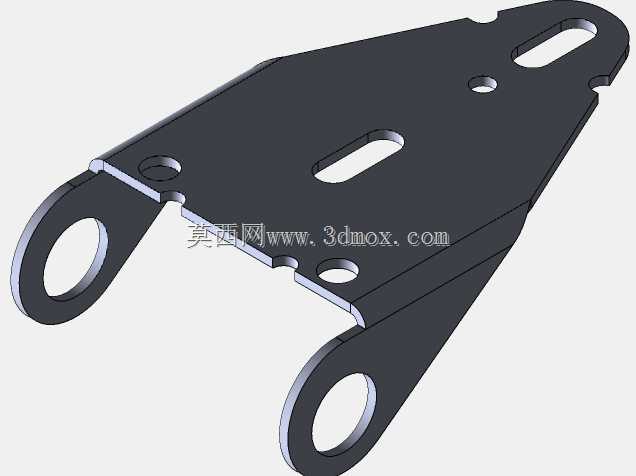

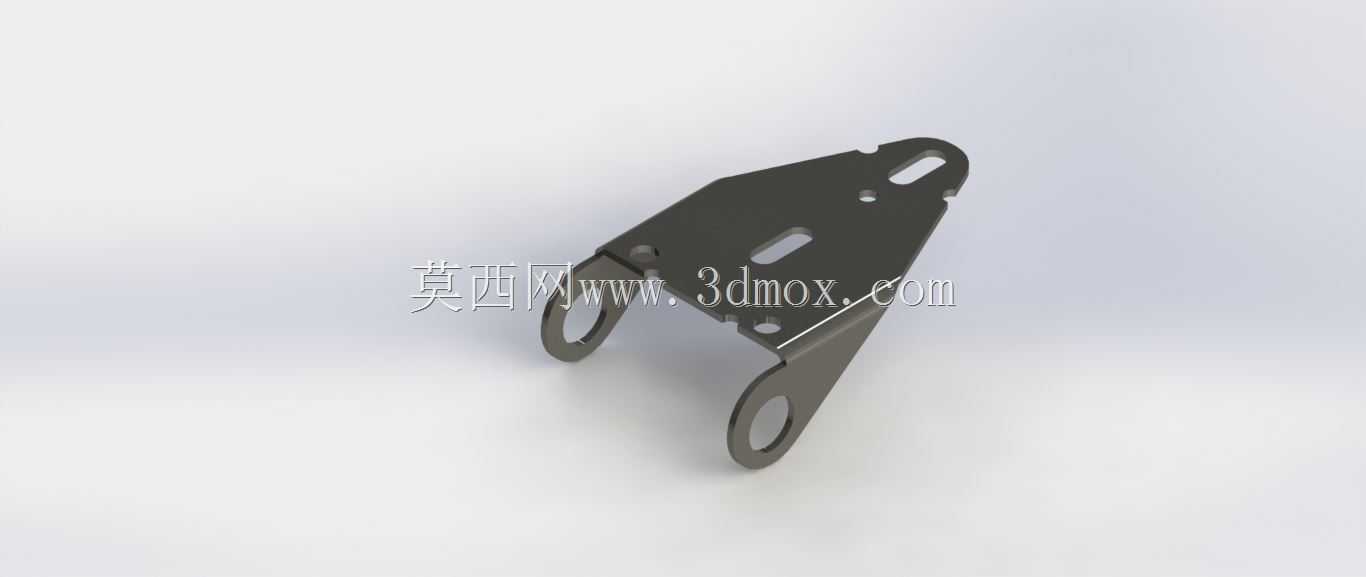

　　这类带多安装孔的折弯钣金支架，在通讯设备内部走线固定、小型机电产品的部件挂载场景里十分常见，日常做结构设计时，这类零件看似简单，实则需要兼顾安装容错、受力强度与装配效率的多重要求。从结构形态来看，零件采用单块钣金板材经落料、冲孔、多道折弯工序一体成型，没有额外的焊接拼接结构，既减少了加工工序的累计误差，也避免了焊后变形带来的安装面平整度问题，适合批量冲压生产，能有效控制单件制造成本。零件主体为不规则多边形平板结构，三个方向延伸出带通孔的安装耳，其中两个耳位为同轴的大直径圆孔，主要用于穿装铰接销轴或者大规格固定螺栓，可实现支架与主体结构的铰接连接或者大载荷固定，剩下的一个端部耳位开有长条形腰型孔，这类孔位的设计核心是补偿安装累计误差，

　　当相邻部件的安装孔位存在加工偏差、或者装配时需要微调支架的固定位置时，腰型孔可以提供沿孔长方向的调整余量，降低装配时的对位难度，避免强行锁附带来的零件内应力。主体平板上额外开设的两个异形孔，并非单纯的减重设计，其中一个长方孔可作为相邻部件的定位卡槽，装配时对应部件的凸台卡入该孔即可实现快速预定位，减少锁螺丝时的零件移位，另一个小孔则用于穿装扎带或者小型定位销，方便固定内部走线或者辅助限位相邻的轻薄零件。折弯边的设计上，零件的非安装侧做了小角度翻边处理，一方面提升了钣金件的整体刚性，避免薄板材在受载时出现板面翘曲变形，另一方面翻边的圆角处理也能避免锐边割伤装配人员的手部，或者划破贴附在零件表面的绝缘胶层、线缆外皮。

　　做这类钣金支架的三维建模时，首先要明确各安装孔的中心距尺寸公差，铰接孔的同轴度需要控制在合理范围内，否则销轴穿装后会出现卡滞、转动不畅的问题；腰型孔的长度要根据实际装配的最大调整量来设定，通常预留2-3mm的调整余量即可，过长会降低孔位周边的结构强度。折弯工序的工艺性也需要提前考量，折弯边的高度不能低于板材厚度的2.5倍，否则折弯时会出现直边高度不足、折弯角度超差的问题，孔位到折弯线的距离也要预留足够的安全距离，避免折弯时孔位被拉变形。从安装边界来看，该支架的三个安装耳分别朝向不同的空间方向，安装时不会与周边的柱状结构、电路板元件产生空间干涉，零件的整体厚度根据承载需求可选1.5mm-3mm的冷轧钢板或者不锈钢板材，

　　表面处理可根据使用场景选择喷塑、镀锌或者电泳，满足户外或者室内不同环境的防腐蚀要求。在实际选型应用时，需要先核算支架的承载载荷，当用于挂载较重的模块时，可适当增加板材厚度，或者在折弯处增加压筋结构进一步提升刚性，若用于轻载的走线固定场景，可适当缩小安装孔的直径、减小板材厚度来实现轻量化。这类钣金支架的建模过程中，要特别注意展开尺寸的计算，不同板材厚度、不同折弯半径对应的折弯系数不同，不能直接按理论直角尺寸计算展开料，否则加工出来的零件会出现安装孔位偏差，导致无法装配。另外，零件所有的锐边都需要在建模时标注倒钝要求，去除冲压产生的毛刺，避免后续表面处理时出现流挂，也防止装配过程中出现工伤。
