通讯设备用U型折弯钣金安装固定支架

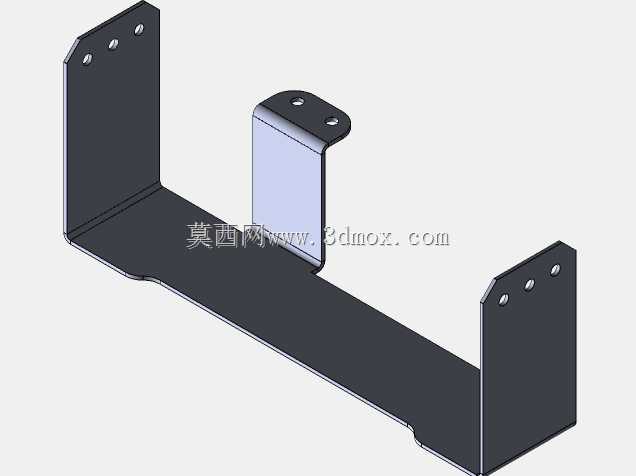

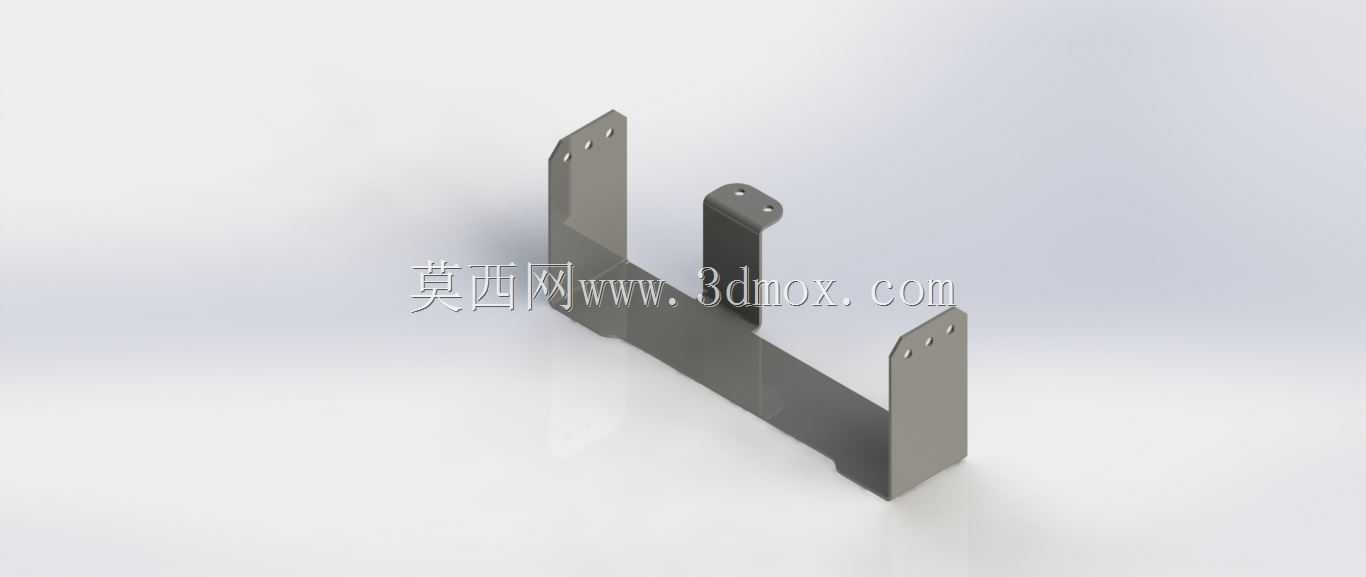

　　这款U型折弯钣金支架，主要应用于通讯终端设备内部的功能模块固定场景，常见于小型通讯基站终端、工业通讯网关、嵌入式通讯模组的装配环节，用来承载PCB板、信号转接模块或是小型滤波组件，避免模块在设备运输、运行振动过程中出现移位、引脚脱焊的问题。从结构设计来看，整体采用单块钣金板材一体折弯成型，没有额外的焊接拼接结构，这种设计首先能减少装配工序的累计误差，同时避免焊接带来的热变形问题，保证支架整体的形位公差满足装配要求。支架两侧的立边高度保持一致，每侧立边上都预制了两个安装通孔，孔位的同轴度经过折弯工序的定位校准，安装时可以直接穿入螺丝与设备内部的安装立柱锁紧，不需要额外的对位调整，能有效提升产线装配的效率。中间的连接横边为平直结构，

　　作为承载面与被固定模块的底面贴合，横边的折弯圆角严格按照钣金加工的最小折弯半径设置，既避免折弯处出现应力集中导致的开裂问题，也不会因为圆角过大占用额外的设备内部空间。中间位置额外延伸出的短折弯耳片，是为了适配部分带单侧定位柱的通讯模块，耳片上的单孔可以套入模块的定位柱，限制模块沿横边方向的窜动，和两侧立边的安装孔形成三点定位的约束结构，固定的稳定性比双侧两点固定提升不少。在安装边界的设计上，支架整体的宽度适配通讯设备内部标准的35mm安装间距，立边高度控制在20mm以内，不会遮挡模块上方的散热风道，保证设备运行时模块产生的热量可以顺着风道顺利排出。板材厚度选用常规的1.2mm冷轧钢板，

　　折弯后的整体刚性足够支撑重量在500g以内的通讯模块，不会因为模块自重出现下垂变形。设计过程中特意对所有的折弯边缘做了去毛刺处理，避免装配时划伤操作人员的手部，也防止毛刺刺破模块上的绝缘层造成短路隐患。两侧立边的安装孔采用长圆孔与圆孔搭配的形式？不对，仔细看模型两侧立边是等直径的圆孔，孔位距离立边边缘的距离满足钣金件的孔边距要求，不会因为冲孔距离边缘过近导致板材边缘开裂。中间的短耳片折弯角度为90度，和两侧立边的折弯方向保持一致，所有折弯的角度公差控制在±0.5度以内，保证安装后支架的承载面处于水平状态，不会出现模块倾斜的问题。实际应用中，这类钣金支架不需要额外的表面处理就可以直接使用，若应用在潮湿的户外通讯设备中，

　　也可以额外做镀锌或者喷塑处理提升防腐蚀能力。不同于型材拼接的支架，这种一体折弯的钣金支架生产效率更高，单工序冲压折弯就可以完成成型，批量生产时的成本控制更有优势，同时重量更轻，符合通讯设备轻量化的设计趋势。在装配逻辑上，支架可以先通过两侧的孔位固定在设备壳体内的安装柱上，再将通讯模块固定在支架的横边上，也可以先将模块和支架组装为一个整体，再整体装入设备内部，两种装配方式都可以适配，给产线的装配流程留出了足够的调整空间。支架的横边没有额外开设冗余的孔位，避免多余的孔位产生电磁泄漏，影响通讯模块的信号稳定性，这一点也是针对通讯类设备的特殊使用场景做的针对性设计，和普通的通用钣金支架有明显的区别。
