通讯设备用U型开槽钣金防护壳体结构

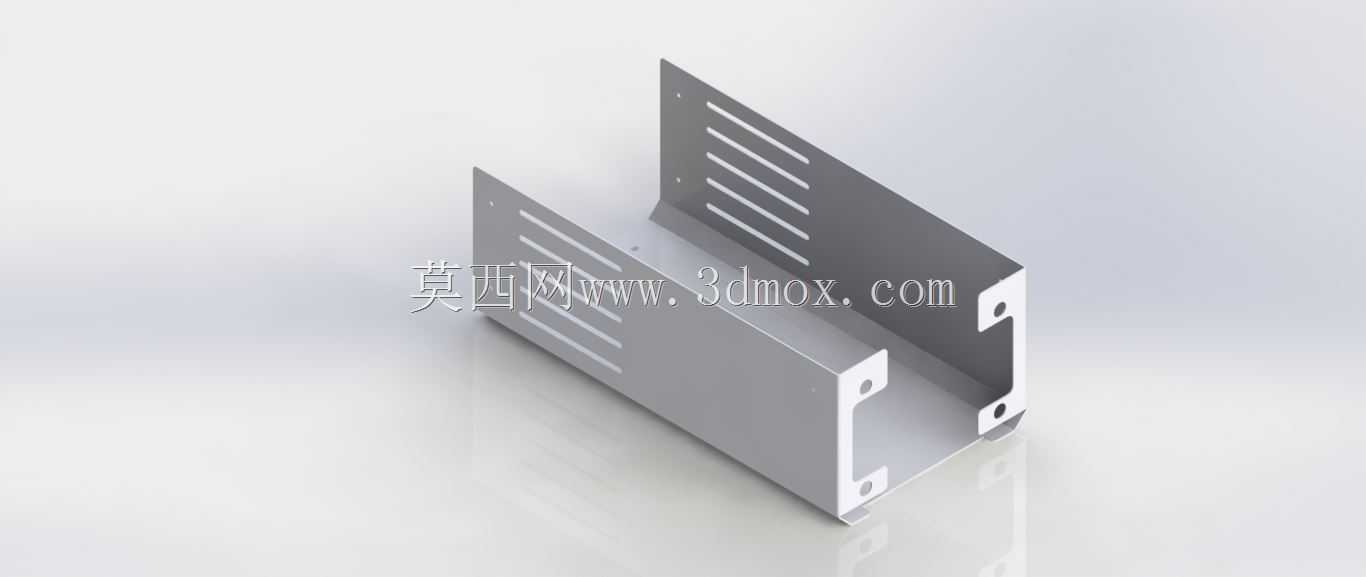

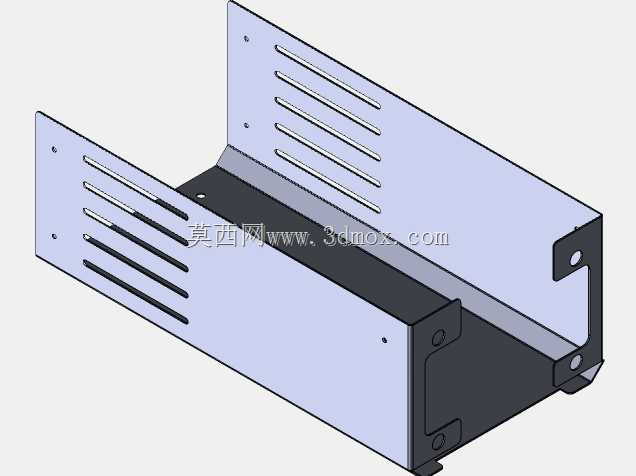

　　这款U型钣金壳体是通讯终端类设备内置的核心防护承载构件，日常应用场景多集中在小型通讯交换模块、工业信号转换单元、嵌入式通讯网关这类需要紧凑安装空间的设备内部，主要作用是为内部的PCB电路板、信号处理芯片、接线端子提供物理防护，同时兼顾电磁屏蔽与散热需求，避免内部元器件受外界磕碰、积灰以及杂散电磁信号的干扰。从结构设计来看，整体采用一体化折弯成型的U型槽结构，没有额外的拼接焊缝，这种设计一方面减少了装配工序，不需要额外的角码或者连接件就能实现主体成型，另一方面整体结构的刚性更好，在受到侧向挤压的时候不容易出现变形，能够更好地保护内部的精密电子元件。壳体两侧的壁面开有多组平行的长条形散热槽，槽孔的排布方向顺着设备内部的空气流通方向设置，

　　当设备运行时，芯片产生的热量可以通过这些槽孔快速散出，不会在封闭的壳体内形成热量堆积，同时槽孔的宽度经过严格控制，既保证通风面积足够，又能避免外界的较大尺寸杂物、金属碎屑掉落到壳体内部引发电路短路。壳体两端的折边位置预留了多个圆形安装孔，这些孔位的位置公差控制在±0.1mm范围内，能够直接和设备内部的安装支架、端盖进行对位装配，不需要现场二次打孔，折边处做了小尺寸的翻边处理，既可以提升安装位置的结构强度，避免螺丝锁紧时出现钣金变形，又能去除钣金切割后的锋利毛边，防止装配过程中划伤操作人员或者损坏内部线材。在设计思路上，这款壳体优先考虑了钣金加工的工艺可行性，所有折弯处的内R角都匹配常规钣金折弯模具的R值，

　　不需要定制特殊模具就能完成加工，有效控制了加工成本；壳体的板材厚度选用常规的冷轧钢板规格，在满足结构强度要求的前提下尽可能降低整体重量，不会给设备整体带来额外的负重负担。安装边界方面，这款壳体的外部轮廓尺寸适配标准的1U机架式设备内部安装空间，两侧的安装孔位间距和市面上主流的通讯模块安装支架尺寸通用，替换原有壳体时不需要改动设备内部的其他结构，直接对位锁付螺丝即可完成装配；壳体内部的净空尺寸预留了足够的元器件安装空间，除了放置常规尺寸的PCB板之外，还能预留出接线端子的操作空间，方便后期设备维护时进行线路插拔操作。实际使用过程中，这种一体化钣金壳体的电磁屏蔽性能要优于拼接式的塑料外壳，能够有效降低外界电磁信号对内部通讯模块的干扰，

　　减少信号传输过程中的丢包、误码问题，同时金属材质的壳体本身也可以作为散热的辅助载体，将部分芯片传导过来的热量通过壳体壁面快速散发到周围空气中，提升设备长时间运行的稳定性。壳体表面可以根据使用需求做喷塑、镀锌等不同的表面处理，喷塑处理的壳体多用于普通室内环境，具备较好的防锈耐刮性能，镀锌处理的壳体则可以用于湿度稍高的工业现场环境，提升整体的抗锈蚀能力，延长构件的使用寿命。在结构细节上，壳体的折弯连接处没有明显的工艺缺口，整体成型后接缝平整，不会出现错位、缝隙过大的问题，两端的安装折边和侧壁的垂直度控制较好，装配后端盖可以和壳体完全贴合，不会出现翘边、缝隙不均的情况，能够更好地阻挡灰尘从接缝位置进入壳体内部。
