实验室可调高度支架式夹持固定装置

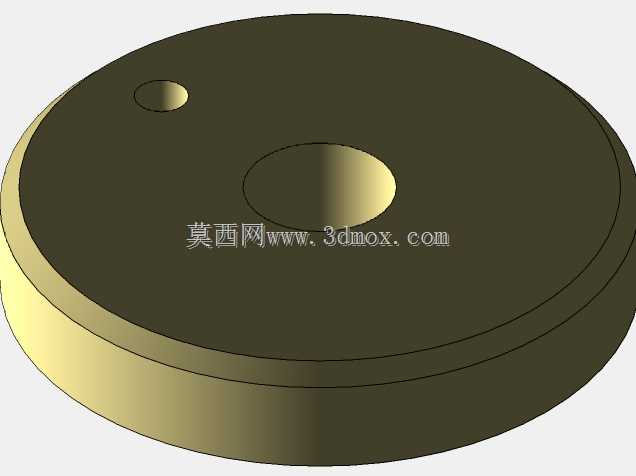

　　这套可调式夹持固定支架，是实验室理化检测、小型工件装夹场景里的常用工装，日常做小型试样的固定观测、滴定操作、小型传感器安装定位时，都能用到这类结构。从结构设计来看，底部采用带中心通孔的圆形铸铁底座，自重足够保证整套装置放置时的稳定性，不会因为夹持端受力出现侧翻，底座中心的通孔可以适配M8以内的膨胀螺栓，需要把支架永久固定在实验台或者设备台面上时，可以直接穿螺栓锁死，不需要额外加工转接板，适配常规的理化实验台安装孔位。立杆采用直径16mm的冷拉圆钢加工，表面做镀硬铬处理，耐磨性能好，长期调节夹持座高度也不会出现明显的划痕，立杆和底座之间采用过盈配合加骑缝销固定，连接强度足够，不会因为长期承重出现立杆歪斜的问题。

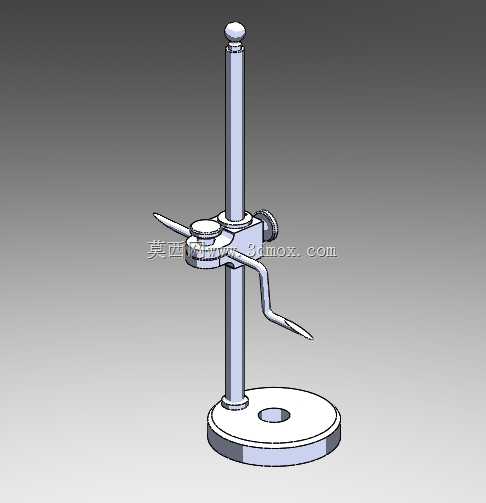

　　夹持座部分采用开口抱箍结构，和立杆配合的内孔公差控制在H8级别，拧松侧面的滚花锁紧旋钮时，夹持座可以沿着立杆顺畅上下滑动，调整到需要的高度后拧紧旋钮，靠抱箍的抱紧力实现位置固定，不需要额外的定位孔，高度调节可以实现任意位置停留，没有档位限制，适配不同高度的操作需求。夹持座前端延伸出两个对称的夹爪，一个是固定尖头定位端，一个是带操作手柄的活动压爪，压爪的行程是35mm，可以夹持直径或者厚度在30mm以内的管状、片状工件，夹爪的尖端做了圆角处理，不会刮伤被夹持工件的表面，操作手柄采用杠杆式结构，压紧的时候可以借助杠杆力实现更大的夹紧力，不需要额外用扳手拧紧，手动操作就能达到足够的夹持力，装拆工件的效率比螺纹旋紧式的夹头高很多。

　　整套装置的总高度是320mm，底座直径是120mm，夹持座调整到最高位置时，夹爪中心距离底座台面的高度是260mm，最低位置时夹爪可以贴近底座表面，安装时只需要保证底座放置区域有直径130mm以上的平整台面即可，不需要太大的安装空间，台面上如果有预留的安装孔，也可以穿过底座中心孔锁付，固定后的装置承重可以达到5kg，足够承载常规的玻璃仪器、小型传感器、小型工件的装夹需求。设计的时候特意把夹持座的锁紧旋钮和压爪操作手柄布置在同侧，操作人员站在装置正面就可以完成高度调节和工件装夹的全部操作，不需要绕到装置侧面操作，符合日常实验操作的人机工程要求，减少操作时的多余动作。立杆顶部做了圆弧形的堵头，没有尖锐的边角，

　　避免操作人员调整高度时被刮伤，所有外露的金属件都做了防锈处理，在实验室有轻微酸碱腐蚀的环境下也能长期使用，不会轻易生锈卡滞。夹爪的夹持面没有做滚花处理，是光滑的圆弧面，夹持玻璃器皿这类易碎件的时候，不会因为应力集中压碎工件，如果需要夹持硬度较低的塑料件或者薄壁件，也可以在夹爪上套橡胶套增大摩擦力，不需要额外改造夹爪结构。这类支架除了实验室场景，也可以用在小型设备的临时工装定位，比如在做小型零件的焊接、点胶作业时，用来固定待加工的工件，调整到合适的操作高度，减少操作人员手持工件的疲劳感，相比台虎钳这类固定式夹具，它的高度调节范围更大，而且可以随时移动位置，不需要固定在工作台边缘，使用场景更灵活。
