通讯设备用折弯金属板材结构件

项目分类:通讯工具类 发布时间:2022-06-09 ID:655711
  • 通讯设备用折弯金属板材结构件
  • 通讯设备用折弯金属板材结构件

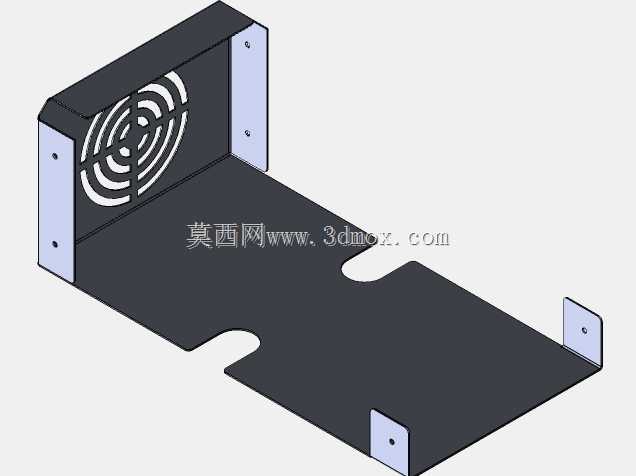

  这款金属板材构件主要应用于小型通讯终端设备的内部安装支撑场景,在通讯类手持设备、壁挂式信号中转模组的内部结构中,这类钣金件承担着电路板承托、内部元器件限位、设备外壳结构补强的多重作用,区别于常规的平板式安装片,该构件通过多道折弯工序形成立体支撑结构,能够在有限的设备内部空间里,同时实现水平方向的元器件承托与垂直方向的结构连接,减少设备内部额外支撑件的使用数量,压缩整体装配空间。从结构设计逻辑来看,构件的每一道折弯角度都经过装配公差校验,垂直翻边的高度严格匹配通讯设备外壳的内部安装槽深度,翻边上预留的安装孔位对应外壳内壁的定位柱,装配时可直接卡入定位后通过螺丝锁附,无需额外调整对位,能够有效提升产线装配效率。

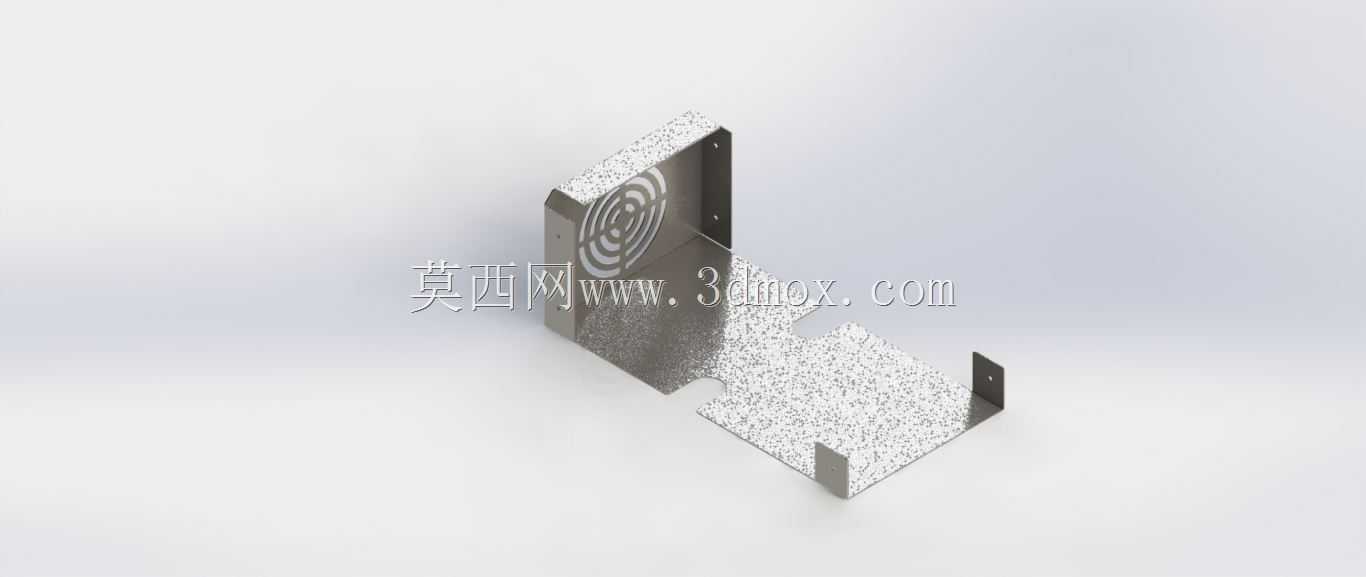

  构件表面采用磨砂质感的金属处理工艺,一方面可以提升板材的抗锈蚀能力,适应通讯设备长期运行时的轻微发热环境,避免长期使用后出现锈迹脱落影响内部电路稳定性,另一方面磨砂表面可以减少与内部电路板、塑料元器件之间的硬接触磨损,在设备受到轻微磕碰、跌落冲击时,折弯形成的立体结构能够通过自身的微小形变吸收部分冲击能量,避免内部电路板直接受冲击出现元器件脱焊、线路断裂的问题。在安装边界的设计上,构件的水平承托面边缘做了小尺寸的向下折边处理,既可以提升承托面的整体结构刚度,避免承托较重的通讯模组时出现板面下凹变形,又能通过折边形成的挡边限制安装在板面上的元器件横向位移,不需要额外加装定位挡块。垂直方向的两处安装耳片采用向外延伸的小尺寸折弯设计,

  耳片上的安装孔中心距严格匹配通讯设备外壳的安装柱间距,公差控制在常用钣金加工的合理范围内,常规冲压、折弯工艺即可完成加工,不需要额外的精铣工序,能够有效控制加工成本。构件上的同心圆标识区域为信号避让区,该区域对应的板材位置没有做额外的喷塑覆盖,避免金属涂层过厚影响内置天线的信号收发性能,这一细节设计也是针对通讯类设备内部结构件的专属优化,区别于普通通用钣金件的全表面处理逻辑。在实际选型应用中,这类钣金件可适配6s规格的小型通讯终端内部安装需求,板材厚度选用常规通讯结构件通用的薄钢板规格,既能够满足结构支撑的强度要求,又不会过度增加设备整体重量,手持类设备使用时不会出现明显的坠手感。构件的折弯圆角半径按照板材厚度的标准工艺值设置,

  避免折弯处出现应力集中导致的开裂问题,同时所有外露边缘都做了去毛刺处理,装配过程中不会划伤操作人员的手部,也不会刮伤内部连接的柔性线路板绝缘层,降低设备装配后的短路风险。从结构建模的角度来看,这类钣金件的建模需要严格遵循钣金加工的工艺规则,每道折弯的扣除值按照实际选用的板材材质、厚度设置,确保展开后的下料尺寸准确,加工时不需要二次修边,孔位位置在展开状态下与折弯成型后的位置偏差控制在装配允许公差范围内,避免出现成型后孔位错位无法安装的问题。
