通讯设备用钣金安装固定金属支架

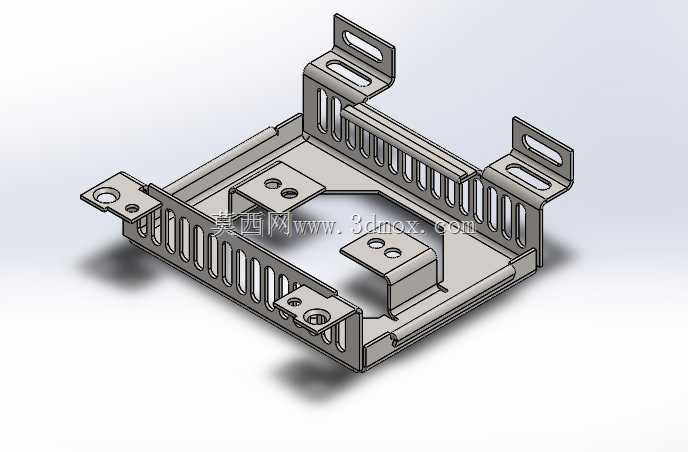

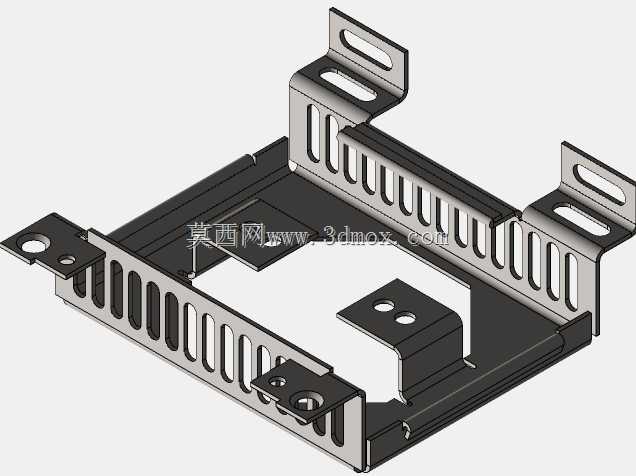

　　这款钣金结构件主要应用于通讯终端设备内部的功能模块承载场景，常见于工业级通讯网关、嵌入式通讯模组的安装固定环节，作为核心承载连接件衔接设备外壳与内部功能板卡，解决板卡悬空安装易受振动移位、散热不畅的实际工程问题。从结构设计来看，整体采用一体化冲压折弯成型工艺，基材选用常规冷轧钢板，表面做钝化防锈处理，兼顾结构强度与加工经济性，无需额外拼接焊接即可完成主体成型，减少装配工序带来的累积误差。主体承载区域采用下沉式围边设计，围边高度匹配常规通讯板卡的安装厚度，可将功能板卡完全嵌入围边内部，避免板卡边缘与设备内其他走线、结构件发生剐蹭干涉，围边侧壁均匀排布长条状散热通槽，槽孔宽度控制在3mm，既保证通风散热的气流通道顺畅，

　　又不会因开孔过大降低围边的结构抗扭强度，设备运行时板卡产生的热量可通过槽孔快速随内部气流散出，避免局部积温过高影响元器件工作稳定性。三个方向延伸出的安装耳是整个结构的核心固定点位，每个安装耳上都加工有长圆形调节孔，孔位长度预留了2mm的安装调节余量，可抵消外壳安装孔位的加工公差，降低装配时的对位难度，安装耳与主体围边的衔接处做了冲压加强筋处理，避免螺丝锁紧时安装耳出现弯折变形，保证长期受振动工况下的连接可靠性。主体承载面上的两组凸台安装柱是直接通过钣金冲压一体成型的，柱高4.2mm，刚好匹配常规PCB板的安装垫高需求，无需额外压铆铜柱，减少加工工序与零件数量，安装柱中心的螺纹底孔采用预冲孔后攻丝工艺，可直接使用M3螺丝固定功能板卡，

　　凸台结构同时能让板卡与钣金底面之间留出均匀间隙，既方便板卡背面元器件的布局避让，也能形成底部散热风道，提升整体散热效率。从安装边界来看，整体结构的最大外轮廓尺寸控制在120mm×100mm×35mm范围内，可适配绝大多数1U、2U标准通讯机箱的内部安装空间，底部预留的异形避让缺口，是针对板卡下方突出的接口模块做的针对性设计，可让接口直接穿出设备外壳，无需额外增加转接结构，减少信号传输损耗。在实际选型使用时，需要注意安装耳的固定螺丝锁紧扭矩控制在0.6N·m以内，避免扭矩过大造成钣金变形，侧壁散热槽在装配时要注意避开内部走线的绑扎位置，防止线缆遮挡通风通道影响散热效果，这种一体化钣金支架相比传统的拼接式安装架，重量降低30%左右，

　　加工成本更低，抗振动性能更优，可满足工业通讯设备在宽温、振动工况下的长期使用需求，结构上的所有折弯内角都做了R0.5的圆角处理，避免锐边划伤装配人员或者内部线缆，所有开孔的毛刺都在冲压工序后做了打磨处理，不会出现飞边掉屑造成电路短路的风险。
