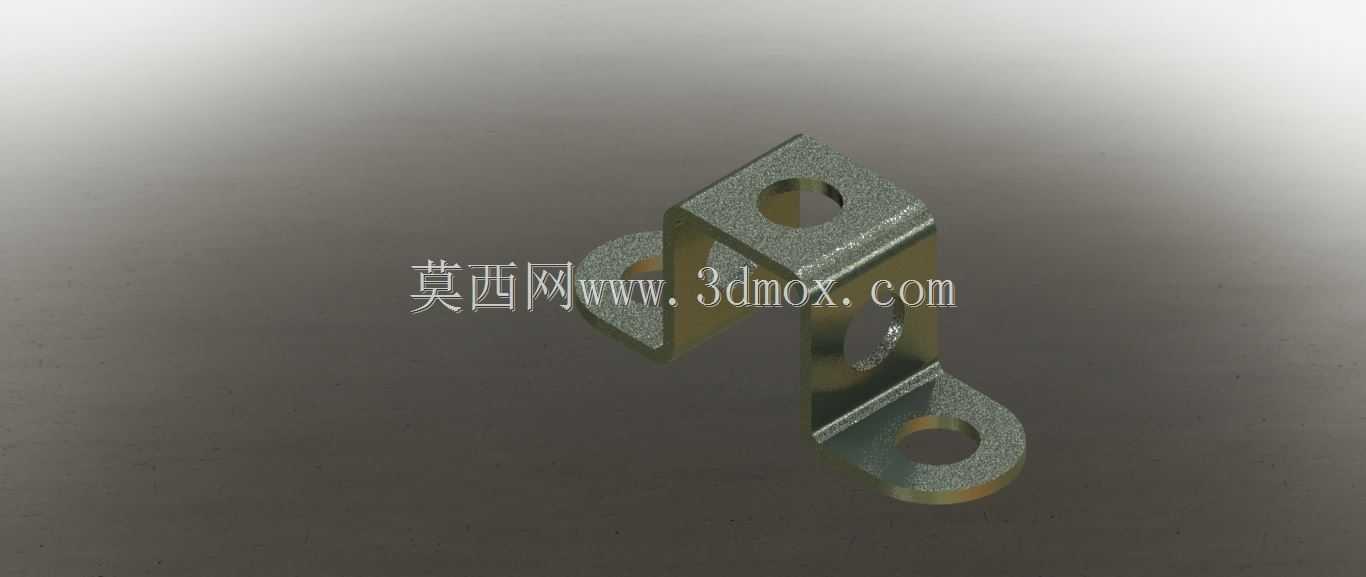

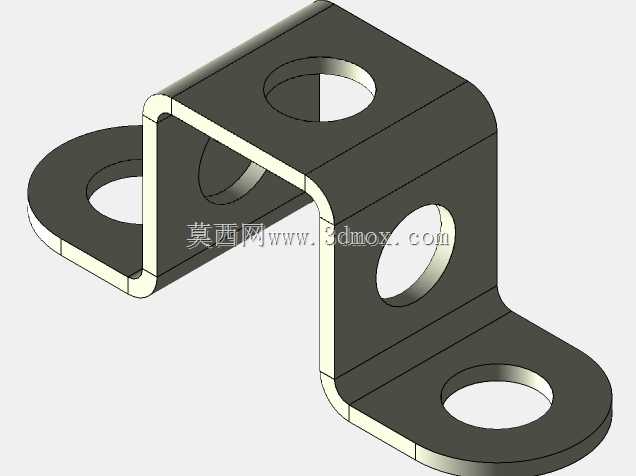

多安装位折弯金属连接固定支架结构

　　这款多安装位折弯金属支架，是通讯设备内部走线、模块固定场景中常用的支撑连接件，日常在小型通讯终端、信号转接设备的内部装配环节，常用来实现不同高度平面的部件转接固定，解决不同安装基面存在高度差、安装孔位不对中的装配问题，避免额外加工适配垫块带来的装配公差累积。从结构设计逻辑来看，整体采用单块金属板材经多道折弯工序成型，没有额外的焊接拼接结构，所有折弯转角处都预留了合理的内R角，既避免折弯过程中板材出现应力开裂，也能消除安装时的锐边割线风险。三个带通孔的安装耳分别分布在三个不同的空间平面上，底部两个平行的安装耳处于同一水平基面，每个耳片上的通孔都做了去毛刺处理，可适配对应规格的螺栓穿过完成基面固定，上方的安装耳垂直于底部安装面，

　　孔位中心与底部安装面的垂直距离经过精准核算，刚好匹配所支撑模块的安装高度要求，中间的立板部分做了局部的让位缺口，既可以减轻零件自身重量，也能给相邻位置的走线、小型电子元件留出装配空间，不会出现装配干涉。在安装边界的把控上，底部两个安装耳的孔间距严格适配通讯设备内部预留的安装柱间距，安装时不需要对设备原有基面做二次打孔修改，上方安装耳的孔位与立板的垂直距离经过校核，当配套的通讯模块固定在上方耳片时，模块底部与设备基面之间预留的空隙刚好满足散热、走线的空间要求，不会出现模块贴死基面导致散热不畅的问题。板材厚度的选择兼顾了结构强度与轻量化需求，在承受常规通讯模块重量的前提下，不会出现长期使用后的折弯变形，

　　所有孔位的直径公差控制在合理范围内，既可以保证螺栓顺利穿入，也不会因为间隙过大导致安装后出现晃动偏移。在实际装配场景中，这类支架不需要额外的表面处理工序，金属本身的防锈性能可以满足通讯设备内部干燥环境的使用要求，安装时只需要对应三个孔位拧入固定螺栓即可完成装配，不需要复杂的调平步骤，能有效提升产线的装配效率。不同于一体切削的支座类零件，这种钣金折弯结构的材料利用率更高，批量生产时的加工成本更低，同时结构强度完全满足室内通讯设备的静态支撑需求，在结构设计时，折弯边的高度都大于板材厚度的3倍，避免折弯时出现孔位变形、边部不平整的问题，每个安装耳的边缘都做了小尺寸的倒角处理，装配时不会刮伤通讯模块的外壳或者绝缘线材。在空间占用上，整体结构紧凑，不会过多占用设备内部的宝贵空间，立板上的让位缺口还可以作为走线的辅助通道，让内部线材排布更规整，避免线材杂乱挤压到其他功能元件。
