带轴孔滚筒式输送机传动皮带辊结构

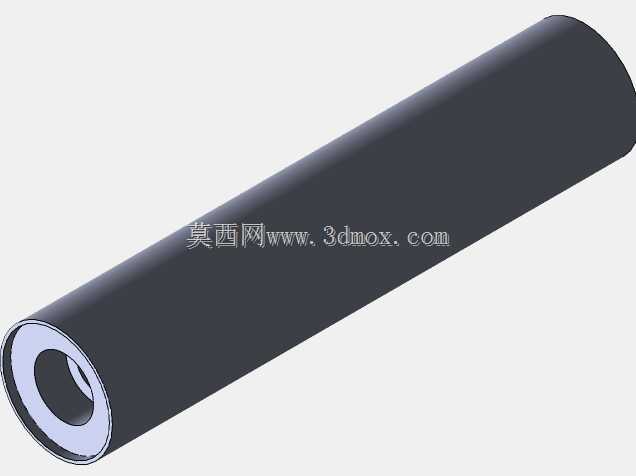

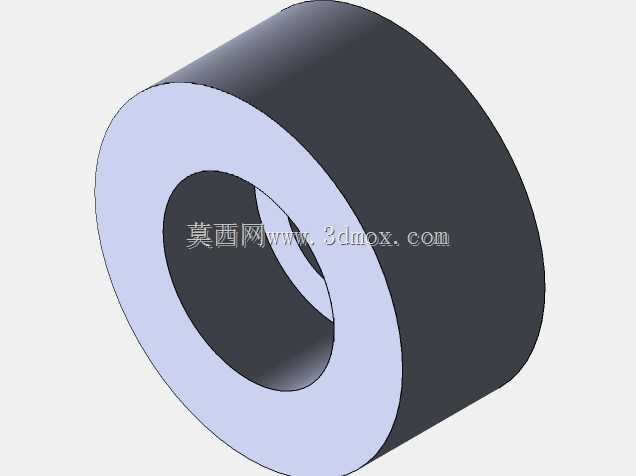

　　在散料、成件包装物的连续输送产线布局中，这类筒状传动辊是皮带输送系统里直接承托并驱动皮带运行的核心受力部件，区别于无动力托辊的被动承托属性，该部件需要和驱动端的动力输出结构配合，将扭矩传递到输送皮带表面，带动皮带上的物料完成工位间的转运，常见于电商仓储分拣线、食品包装输送线、轻工产品组装流水线、建材短距离输送段这类对输送平稳性有要求的场景。从结构设计逻辑来看，整体采用等直径长直筒体的构型，筒体表面做光滑处理，避免运行过程中刮损皮带背面的覆胶层，筒体一端加工出同轴的内孔安装位，这个内孔是和动力输出轴配合的核心安装边界，孔位和筒体外圆的同轴度公差需要控制在合理范围内，否则高速运行时会出现筒体径向跳动，导致皮带跑偏、磨损加剧的问题。

　　筒体的壁厚选择需要匹配对应输送线的额定负载，常规轻工类输送场景下，壁厚满足筒体在两支点间距内不发生明显挠曲变形即可，若用于重载散料输送，还需要在筒体内部增加加强筋结构提升整体刚性，不过这个构型针对的是轻中载输送场景，筒体采用空心结构设计，一方面可以降低整体自重，减少驱动端的动力损耗，另一方面空心结构也方便内部穿设安装轴，配合两端的轴承座完成转动支撑。安装边界上，筒体的总长度需要比实际使用的输送皮带宽度宽出一定余量，避免皮带运行偏移时从筒体侧边滑脱，两端的轴伸长度需要匹配机架上轴承座的安装尺寸，保证装配后筒体的转动轴线和输送机架的纵向中心线垂直，否则会持续给皮带施加侧向分力，造成皮带跑偏的顽疾。实际使用中，

　　这类传动辊的表面粗糙度需要控制在合理区间，过于光滑会导致和皮带之间的摩擦力不足，出现负载启动时皮带打滑的问题，过于粗糙则会加速皮带背面的磨损，缩短皮带的更换周期，部分需要大传动扭矩的场景下，还会在筒体表面做滚花或者包胶处理，但这个基础构型保留了光滑金属筒体的形态，适配常规摩擦力要求的输送场景。设计过程中需要做动平衡校核，尤其是长度较长、运行线速度较高的输送线，动平衡精度不足会导致运行时产生明显振动，不仅会产生噪音，还会影响输送物料的稳定性，对于易碎品、精密工件的输送场景，动平衡的控制要求会更高。另外，筒体两端和端盖的连接方式也需要考虑长期运行的可靠性，常规采用焊接或者过盈压装的方式，保证扭矩传递过程中不会出现端盖和筒体脱离的故障，

　　内孔和驱动轴的配合一般选用过渡配合加键连接的方式，既可以保证扭矩的可靠传递，也方便后期磨损后的拆卸更换。在产线布局时，这类传动辊一般布置在输送段的两端作为主动辊和改向辊，中间段搭配无动力托辊承托皮带，主动辊的安装位置需要考虑张紧结构的布置空间，方便后期调整皮带的张紧度，补偿皮带长期运行产生的蠕变伸长量。从建模逻辑来看，这个结构优先保证了回转体的同轴度要求，所有特征都围绕中心回转轴线构建，筒体的外圆、内孔、端面都保持严格的垂直和同轴关系，没有多余的异形结构，加工工艺性较好，采用常规的车削加工即可完成主要型面的加工，不需要复杂的工装夹具，适合批量加工制作，能够有效降低输送设备的整体制造成本。实际选型时，需要结合输送线的带宽、运行速度、额定输送负载、输送物料的特性来匹配对应的筒体直径、长度、轴孔尺寸，比如输送较重的工件时需要选更大直径的筒体，提升整体的抗弯曲能力，输送细小散料时可以适当缩小筒体直径，降低设备的整体高度。
