多腔注塑冲压复合模具结构设计

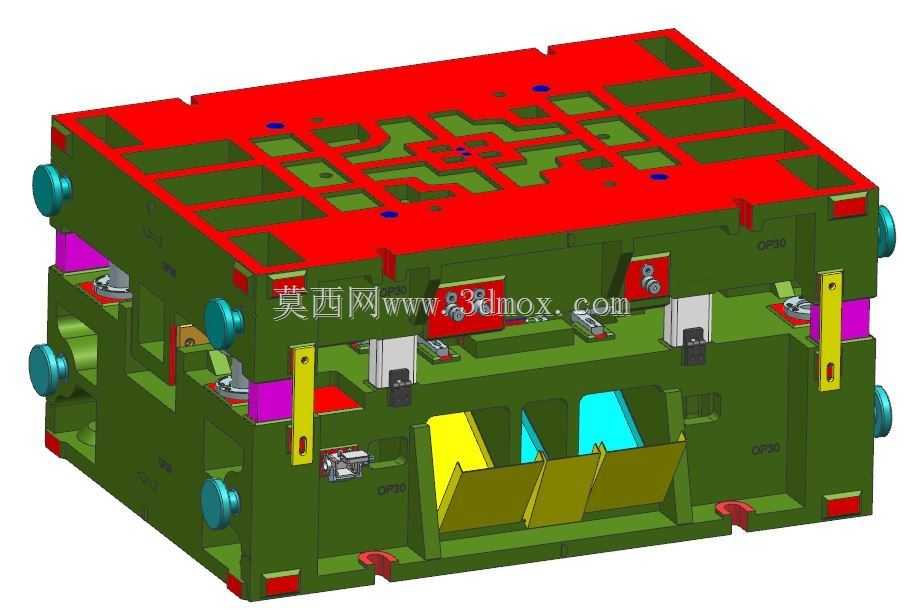

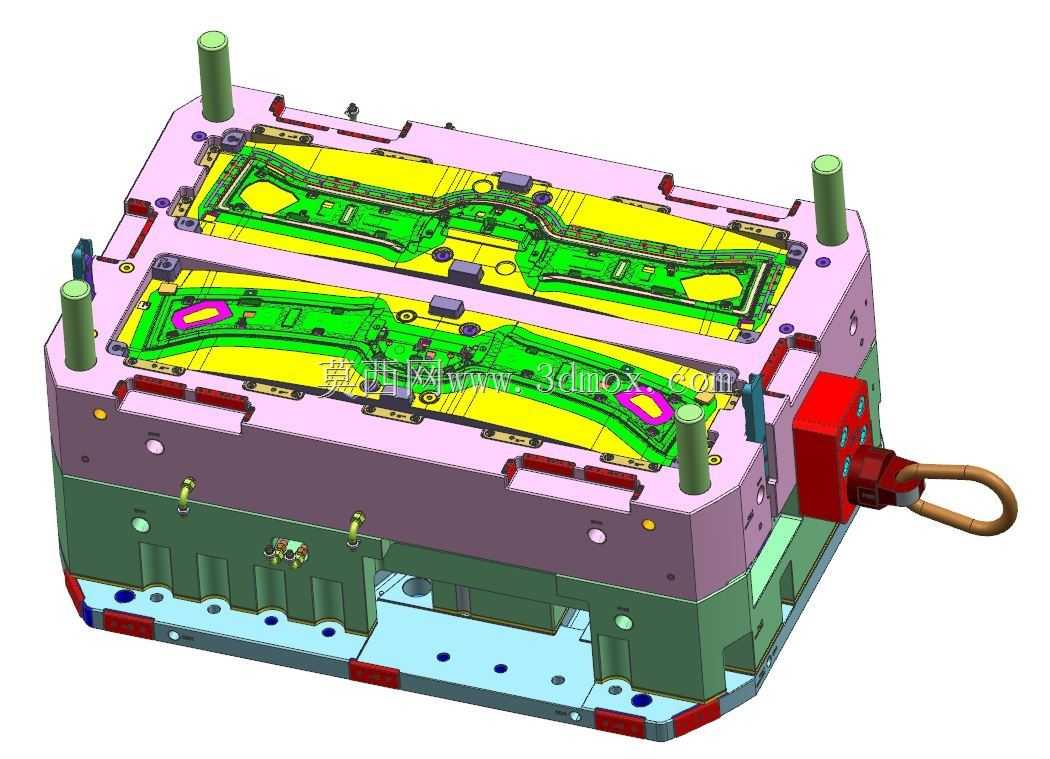

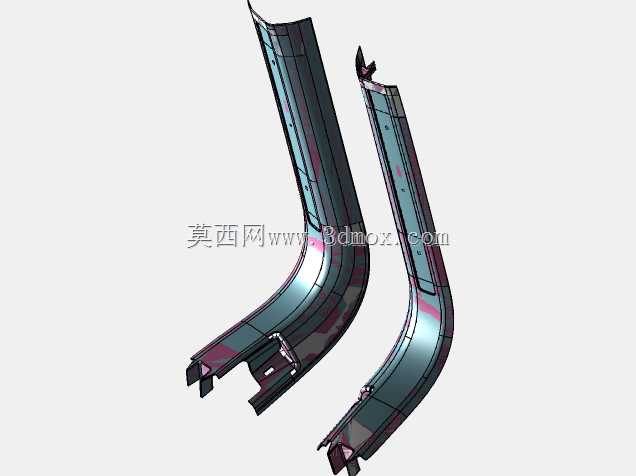

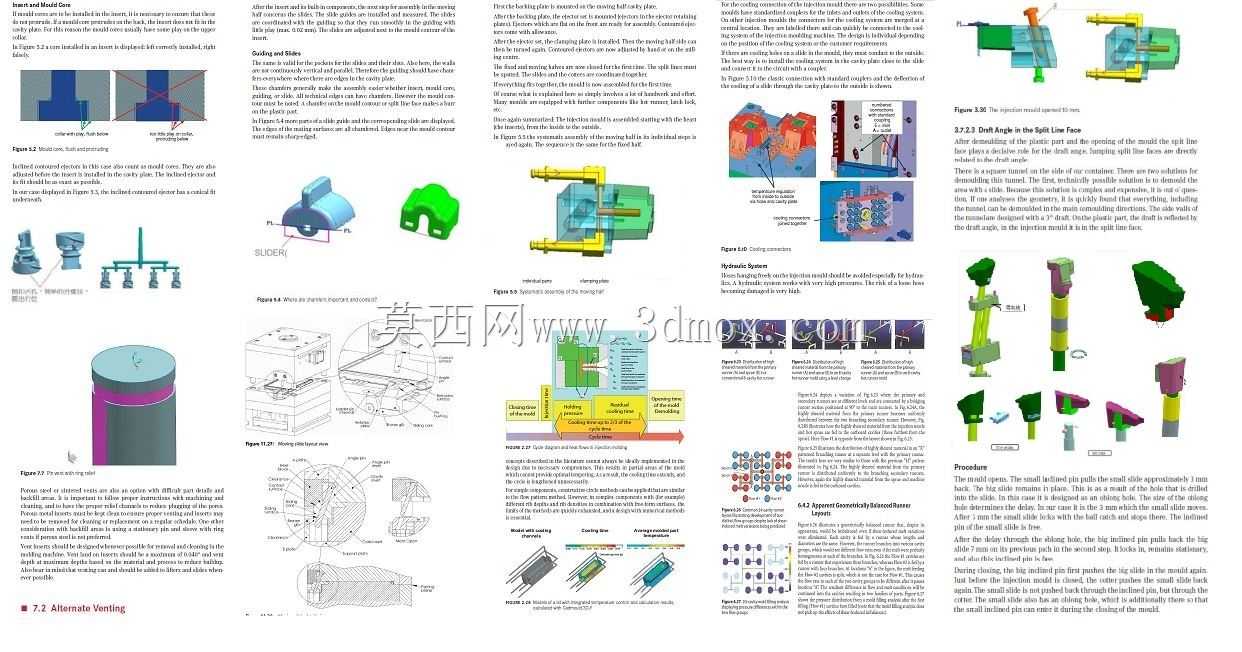

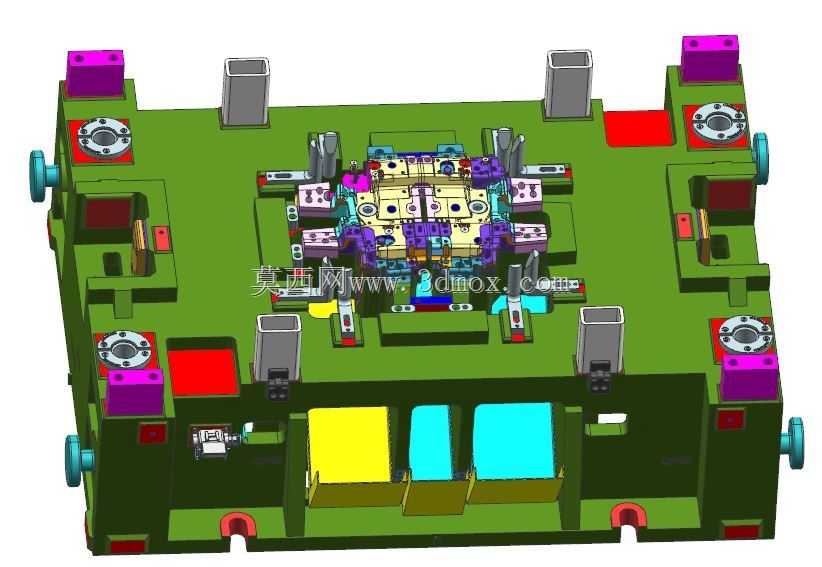

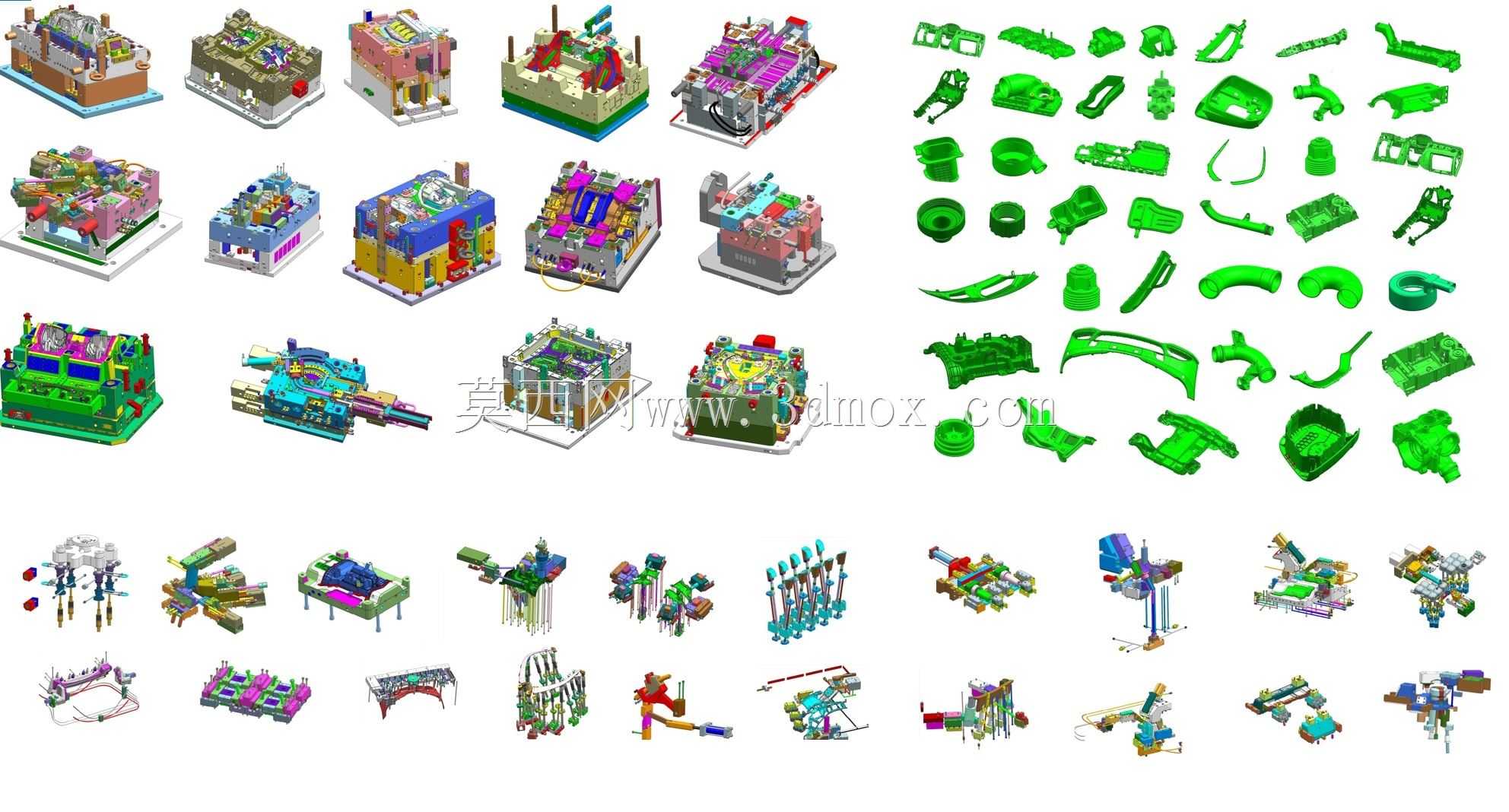

　　这套复合模具结构针对长条形薄壁类塑胶件的批量生产需求设计，整合了注塑成型与局部冲压工位的复合工序逻辑，可在单套模架内完成塑胶熔体填充、保压冷却以及侧边安装孔位的同步冲切作业，减少工件在不同设备间的转序搬运环节，适配通讯设备配套结构件、消费电子内置支撑件等产品的量产场景，单模次可成型两件对称排布的工件，有效提升单位时间内的产出效率。从模架整体布局来看，采用标准三板式模架基础结构，动定模侧分别设置独立的导向支撑柱，导柱直径与排布位置匹配模架整体承重需求，合模过程中可实现精准的动定模对位，避免长期生产过程中出现的模腔错位、飞边超标等问题。模腔区域围绕工件的异形曲面结构做了拆分设计，分型面沿工件外观面的非装配棱线排布，

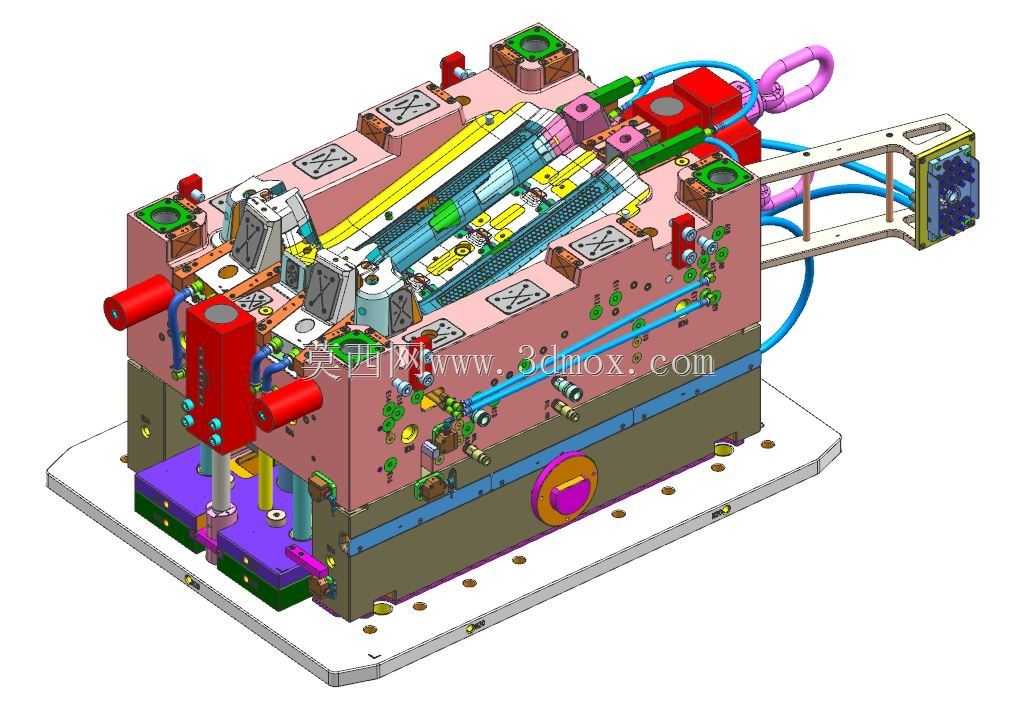

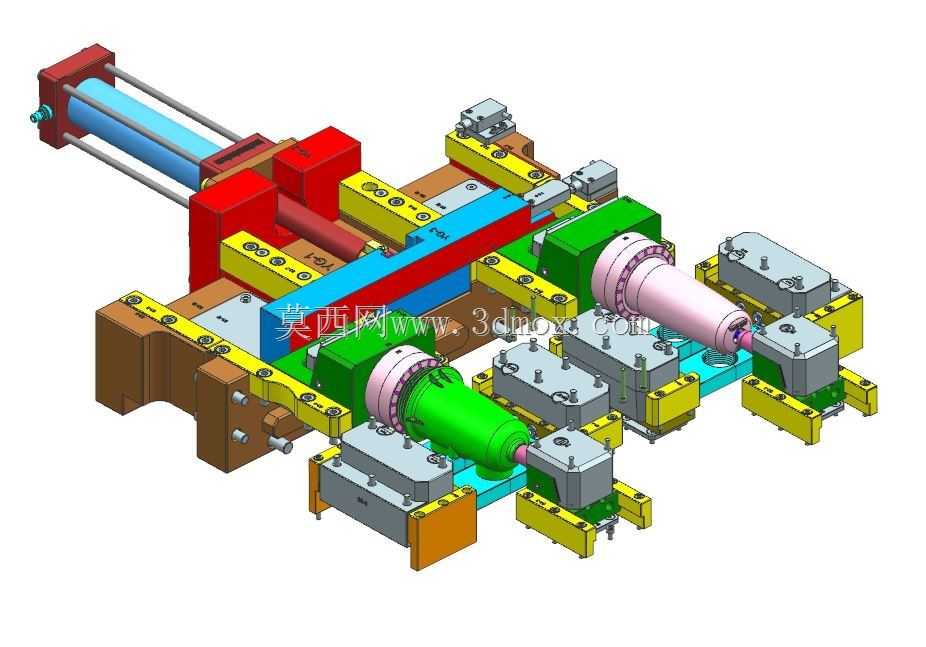

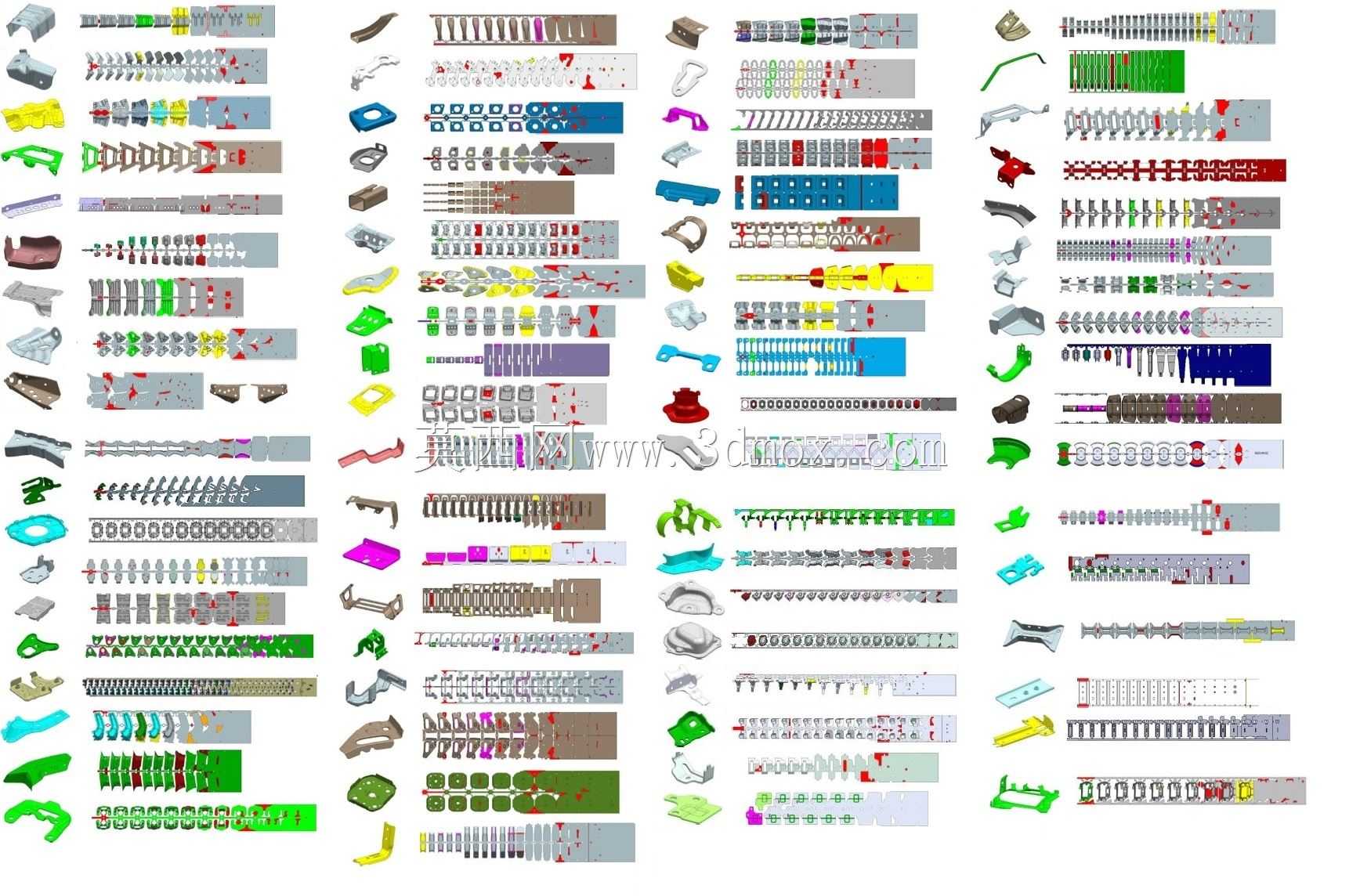

　　既保证成型后工件的外观面无明显合模痕迹，也方便后续开模过程中工件的顺利脱模，不会出现粘定模的情况。冷却水路的排布沿模腔轮廓做随形设计，水路间距控制在合理范围内，可保证模腔各区域温度均匀，避免工件因冷却速率不一致出现翘曲变形、尺寸超差的问题，水路接口统一设置在模架侧方的集水块位置，方便生产现场的管路快速接驳。针对工件上的异形通孔与侧边卡扣结构，模内集成了斜顶与滑块抽芯机构，斜顶的倾斜角度经过受力核算，抽芯行程满足结构脱模需求的同时，不会出现运动干涉；侧方的液压抽芯滑块配套独立的锁紧结构，注塑充模过程中可承受熔体的侧向压力，避免滑块移位导致的工件尺寸不合格。冲压工位设置在模具开模后的顶出环节前，冲头的安装位置与工件待冲切孔位精准对齐，

　　冲切动力集成在模架的顶出系统联动结构中，无需额外配置独立的冲压动力源，当模具开模到设定行程时，联动机构带动冲头完成孔位冲切，冲切产生的废料沿模架内部预留的废料滑槽排出，不会残留在模腔内影响后续生产。模架底部的支撑块与顶针板区域做了加强设计，顶针的排布位置对应工件的非外观面与受力支撑点，顶出过程中可保证工件受力均匀，不会出现顶白、顶穿等成型缺陷。模具的安装边界适配常规吨位的卧式注塑机规格，模架的长宽尺寸、定位圈直径、浇口套尺寸均符合行业通用安装标准，无需对注塑机做额外改造即可上机使用，吊环孔的设置位置匹配模架重心，方便生产过程中的模具吊装与转运。整套结构在设计阶段充分考虑了长期量产的维护需求，易磨损的冲头、导套、斜顶等部件均采用标准化快拆结构，出现磨损后可快速更换，无需对模架主体做二次加工，有效降低模具的维护成本与停机维护时间。
