多工位级进冲压模具完整装配结构

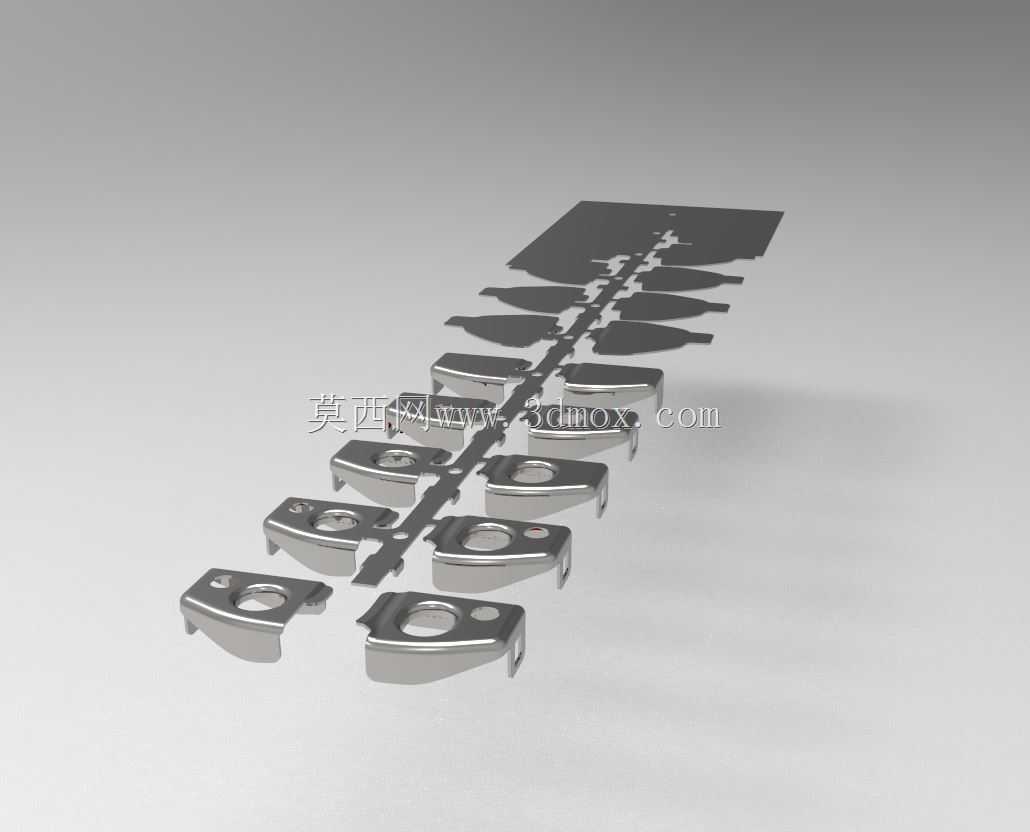

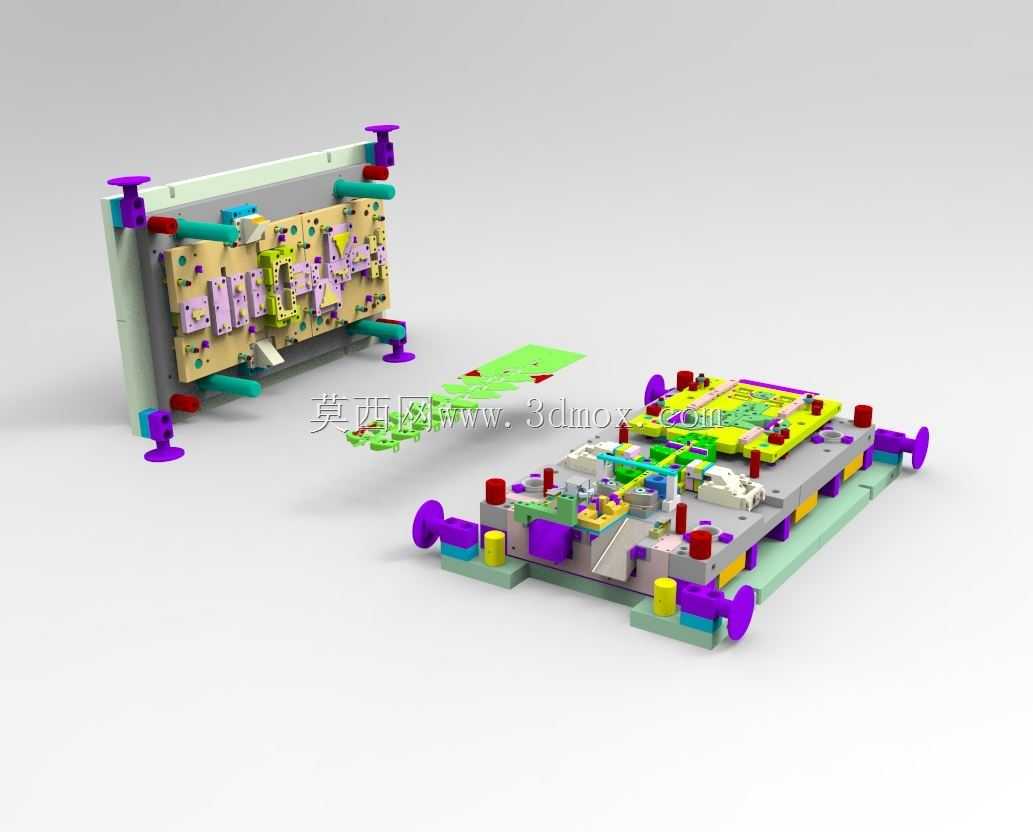

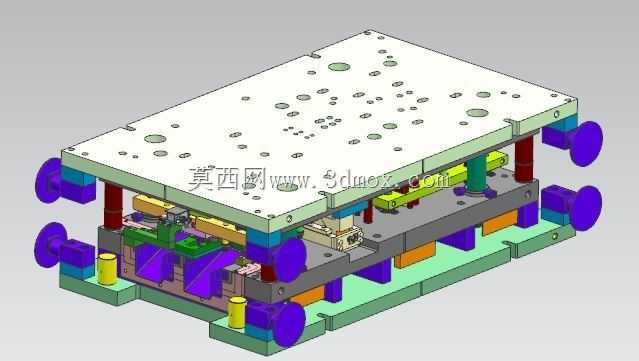

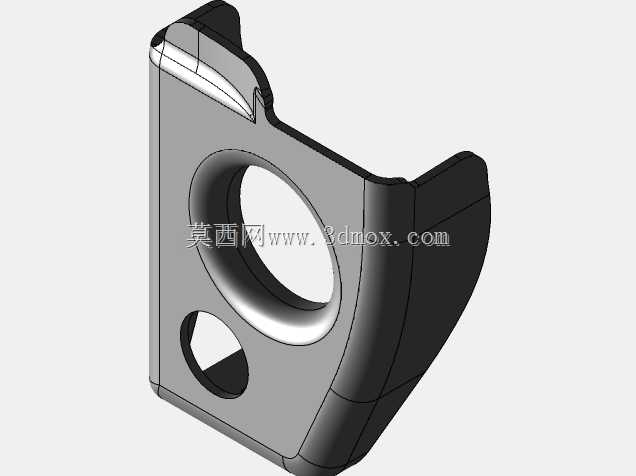

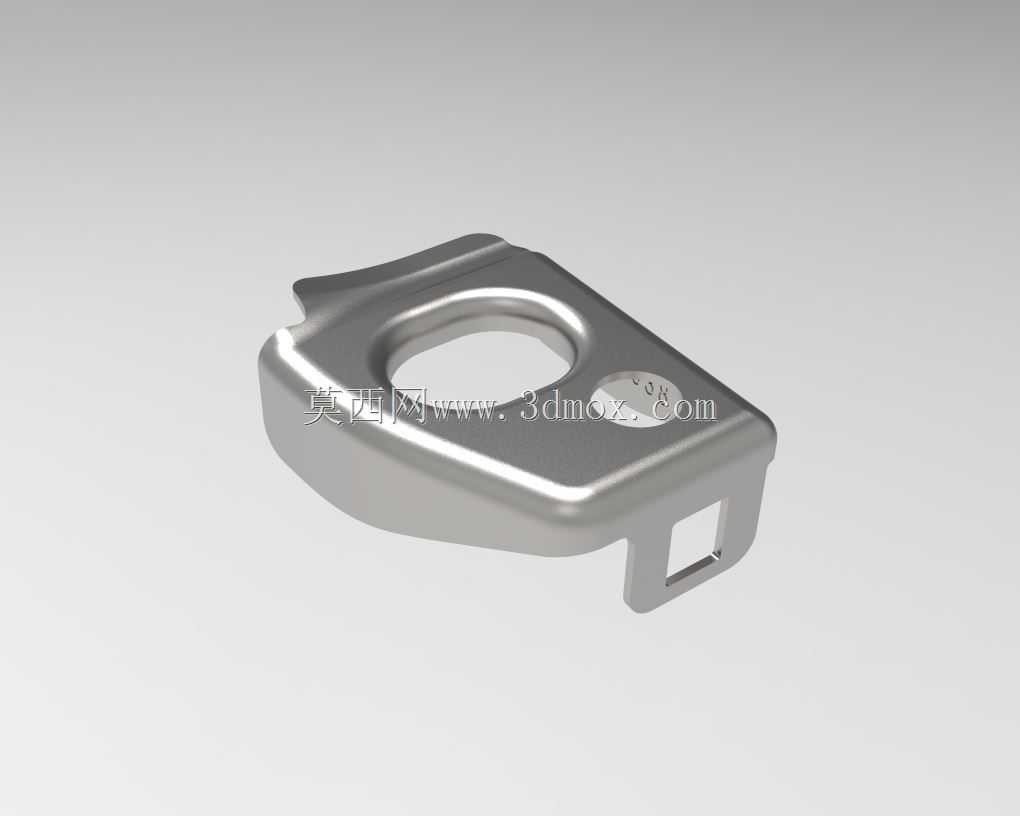

　　这套级进冲压模具面向通讯类精密五金零部件的批量冲压生产场景，适配高速冲床的连续作业工况，可在单次条料送进过程中依次完成冲裁、弯曲、成型、精整、落料等多道工序，无需后续单工序二次定位加工，能有效保障小尺寸五金件的成型精度与生产节拍。从结构布局来看，模架采用标准四导柱导向结构，上下模座选用调质钢材加工，导柱导套配合精度达到H6/h5级别，可承受高速冲压过程中的侧向偏移力，保障上下模合模时的对位精度，避免啃模、毛刺超差等生产问题。上模部分集成了冲裁凸模、成型镶块、卸料板弹性组件，卸料板采用独立导柱辅助导向，与凸模的配合间隙控制在0.01mm以内，既能在冲压前压紧条料防止窜动，又能在开模时顺利将条料从凸模上卸下，避免带料问题。

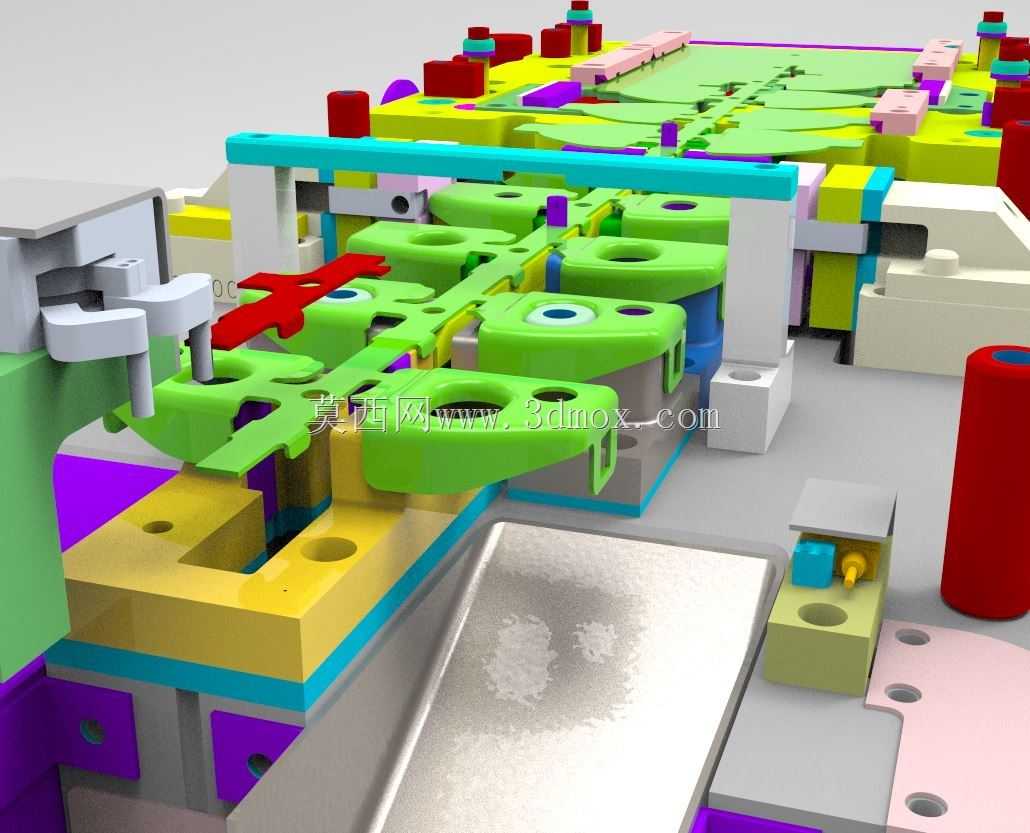

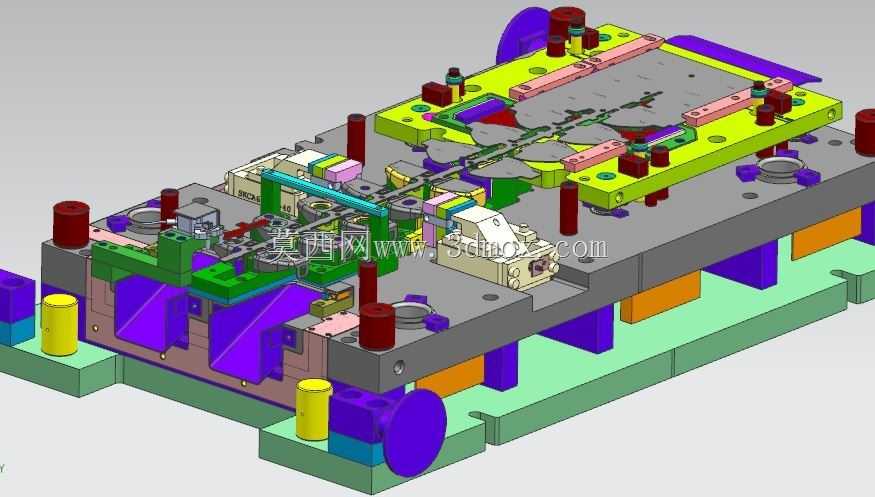

　　下模部分对应设置了凹模镶块、浮料销、顶出机构、导料板组件，浮料销的抬升高度经过精确计算，刚好能将冲压后的条料抬升过下模成型凸台的高度，保障条料在送进过程中不会与下模零件发生卡滞，导料板的宽度根据条料公差设置了0.02-0.05mm的间隙，既保证条料顺畅送进，又能限制条料的横向偏移。模具内部设置了多组误送料检测销，一旦条料送进步距出现偏差，检测销会触发冲床急停信号，避免模具因误送料发生损坏。成型工位的镶块采用快换式结构设计，通过挂台与螺丝固定在模座上，当局部刃口磨损或成型尺寸需要调整时，无需拆解整套模具即可快速更换对应镶块，大幅降低停机维护时间。模具的安装边界适配常规25吨-60吨开式高速冲床的工作台尺寸，上下模座的安装槽、

　　压板台位置符合通用冲床的装模标准，模柄采用标准规格，可直接与冲床滑块连接，无需额外制作过渡连接法兰。在设计过程中，各工序的步距经过CAE冲压成型仿真验证，对易出现回弹的弯曲工位预留了回弹补偿角，对易产生毛刺的冲裁工位设置了合理的冲裁间隙，针对薄料冲压的特点，卸料弹簧的弹力经过逐工位核算，确保卸料力足够且不会在料片表面产生压痕。模具的所有成型零件均采用硬质合金或模具钢淬火处理，刃口部分硬度达到HRC60-62，可保障长时间连续冲压的使用寿命，内部的气路、油路通道集成在模座内部，外接气路油路口设置在模具侧面，方便生产时快速接入气源与润滑系统，实现自动吹料、自动润滑的连续生产需求。整套结构的排布充分考虑了加工工艺性，所有镶块的分型面均避开了产品的外观面与配合面，避免合模痕影响零件最终品质，各模板的厚度、螺丝孔位、销钉孔位均符合标准模架的设计规范，可直接调用标准件库完成配套零件的选型加工，大幅缩短模具的制造周期。
