多工位级进冲压模具装配结构

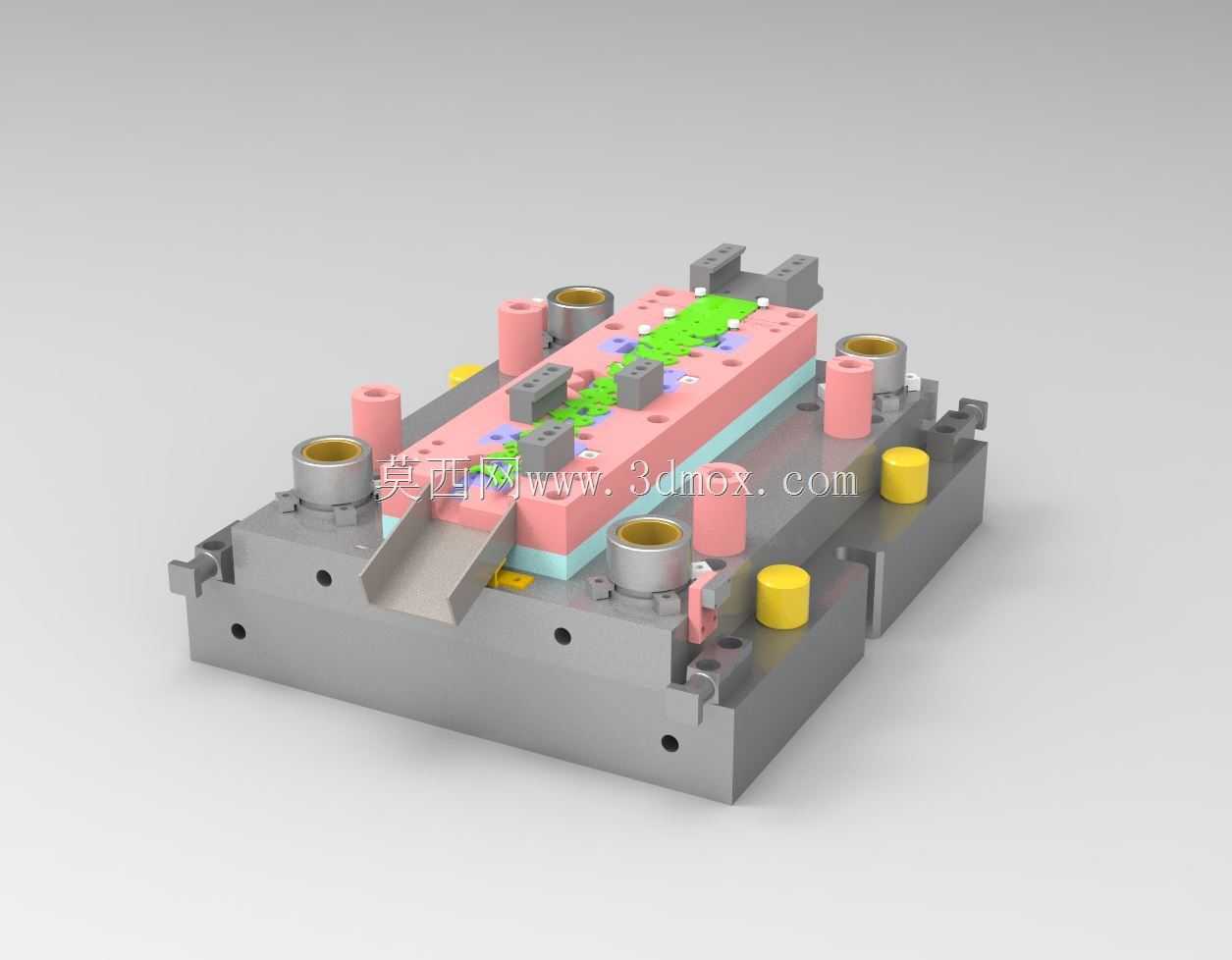

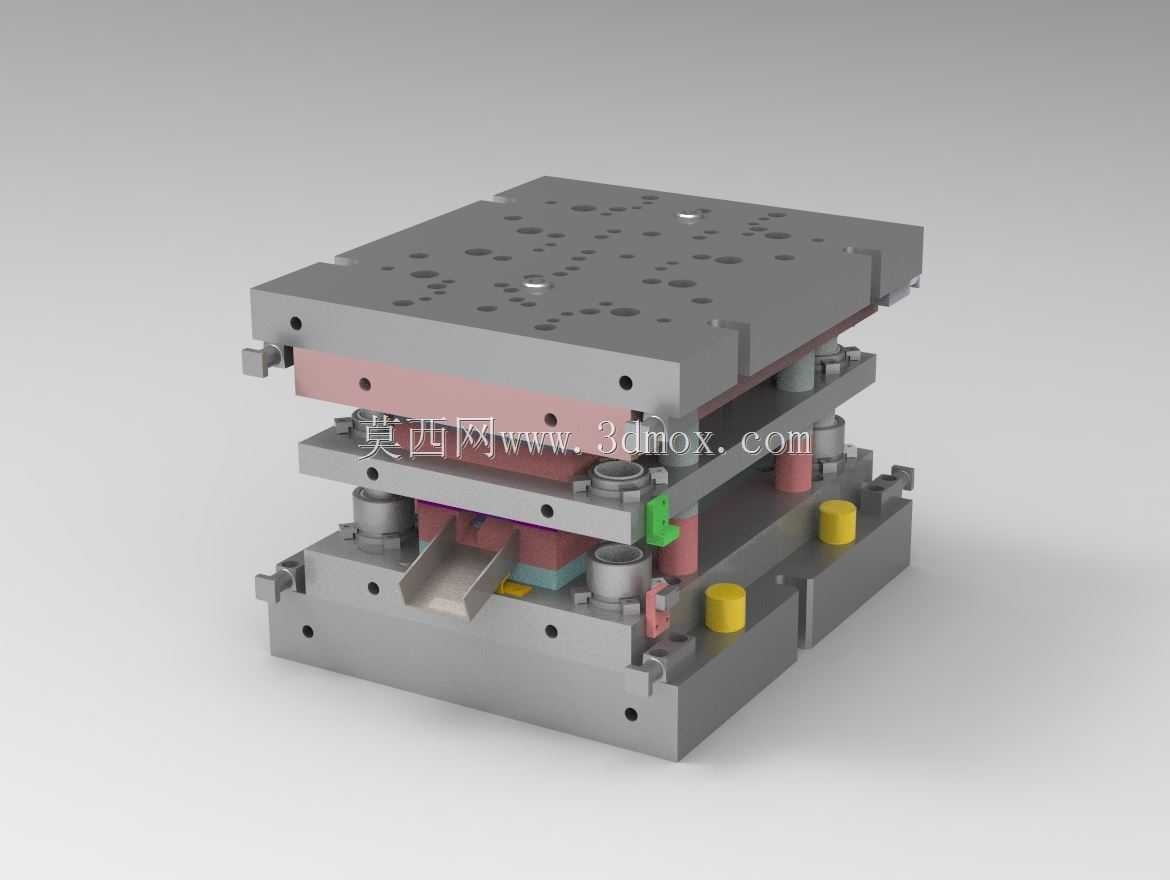

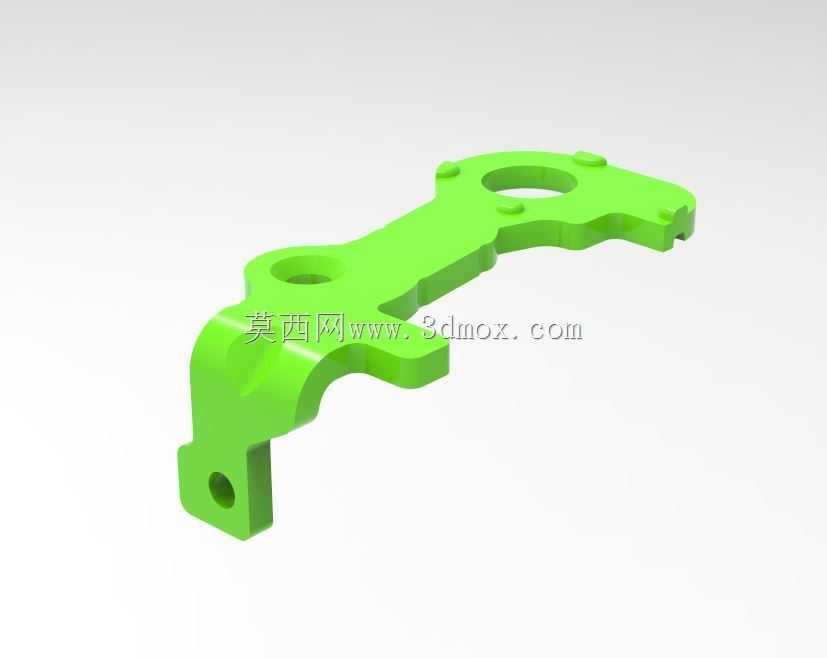

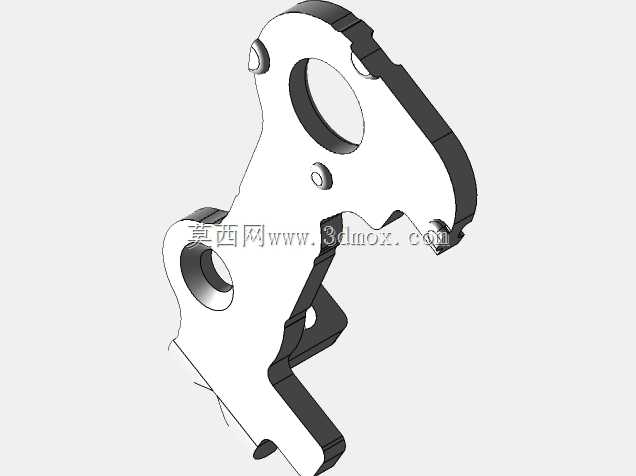

　　这套级进冲压模具主要面向批量五金冲压件的连续生产场景，适配常规开式机械压力机的安装接口，可在单次滑块行程内完成多道冲压工序的同步加工，覆盖冲裁、弯曲、成型、精整等常见冲压工艺环节，无需在多台单工序模之间反复转运工件，能大幅降低中小尺寸五金件的生产周转成本，在3C电子五金配件、家电金属结构件、小型汽车冲压零部件的量产线中应用广泛。从结构设计逻辑来看，整套模架采用标准后侧导柱模架作为基础承载结构，上下模座选用45号钢调质处理，保证长期冲压载荷下的刚性与抗变形能力，导柱导套配合间隙控制在0.01mm以内，确保上下模合模时的对位精度，避免多工位加工出现步距偏移导致的工件报废。模具内部按工序排布依次设置了初始定位、导正销精定位、冲切废料、

　　工位成型、载体分离等功能模块，每个工位的凸模固定结构都采用快换式压板设计，方便生产过程中易损凸模的快速更换，减少停机维护时长。卸料板采用弹性卸料结构，内置矩形弹簧提供均匀的卸料力，针对薄料冲压场景还额外设置了小导柱辅助导向卸料板，避免卸料过程中出现偏载啃伤凸模的问题。下模部分的凹模采用镶拼式结构，将易磨损的冲切刃口单独制作成硬质合金镶块，通过螺钉和销钉固定在凹模固定板上，相比整体式凹模能大幅降低后期刃口修复的成本，镶块的配合公差控制在H7/m6区间，既保证装配后的定位精度，也能满足反复拆装更换的需求。从安装边界来看，整套模具的闭合高度、模柄尺寸、安装槽位都适配市面主流160吨及以下吨位的开式压力机，

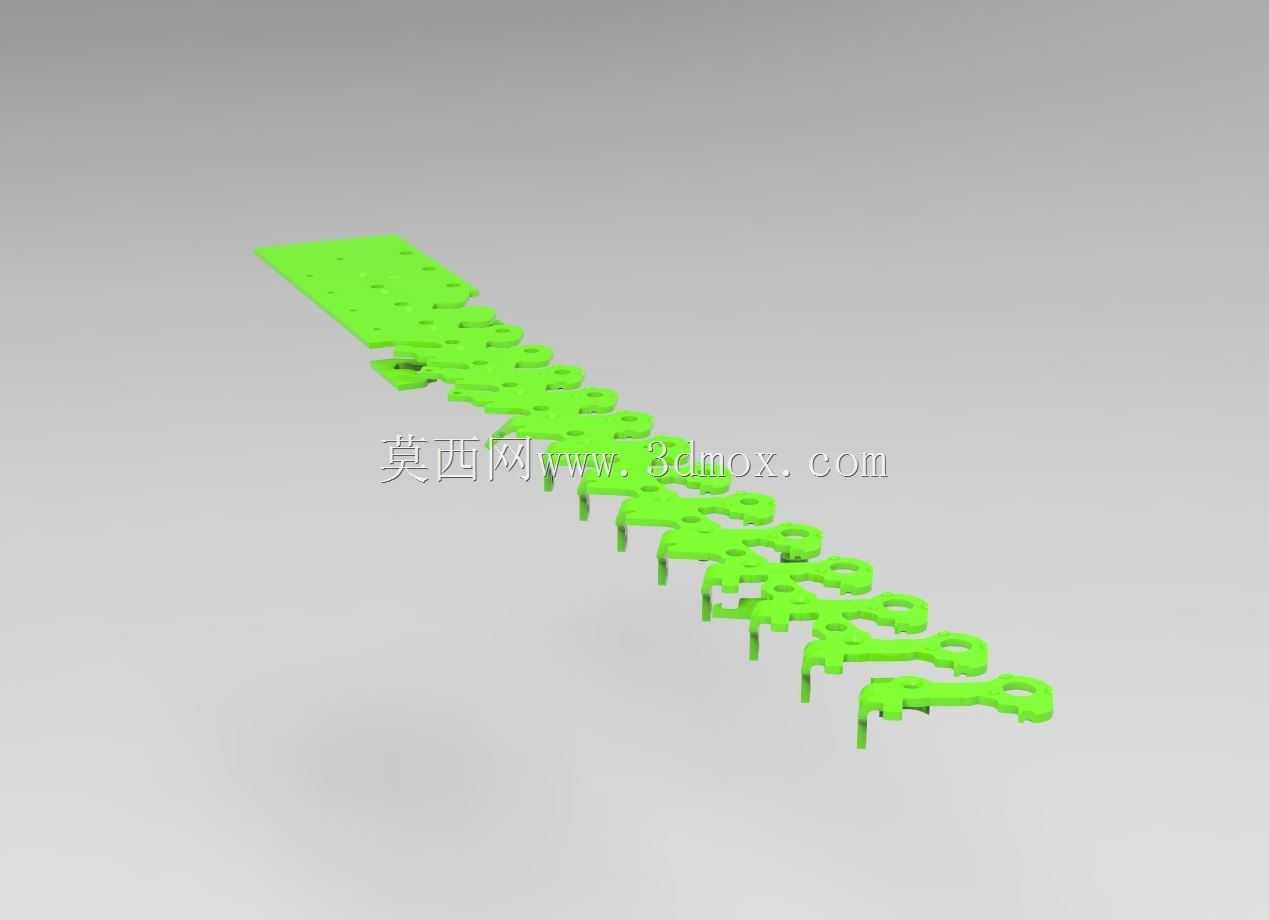

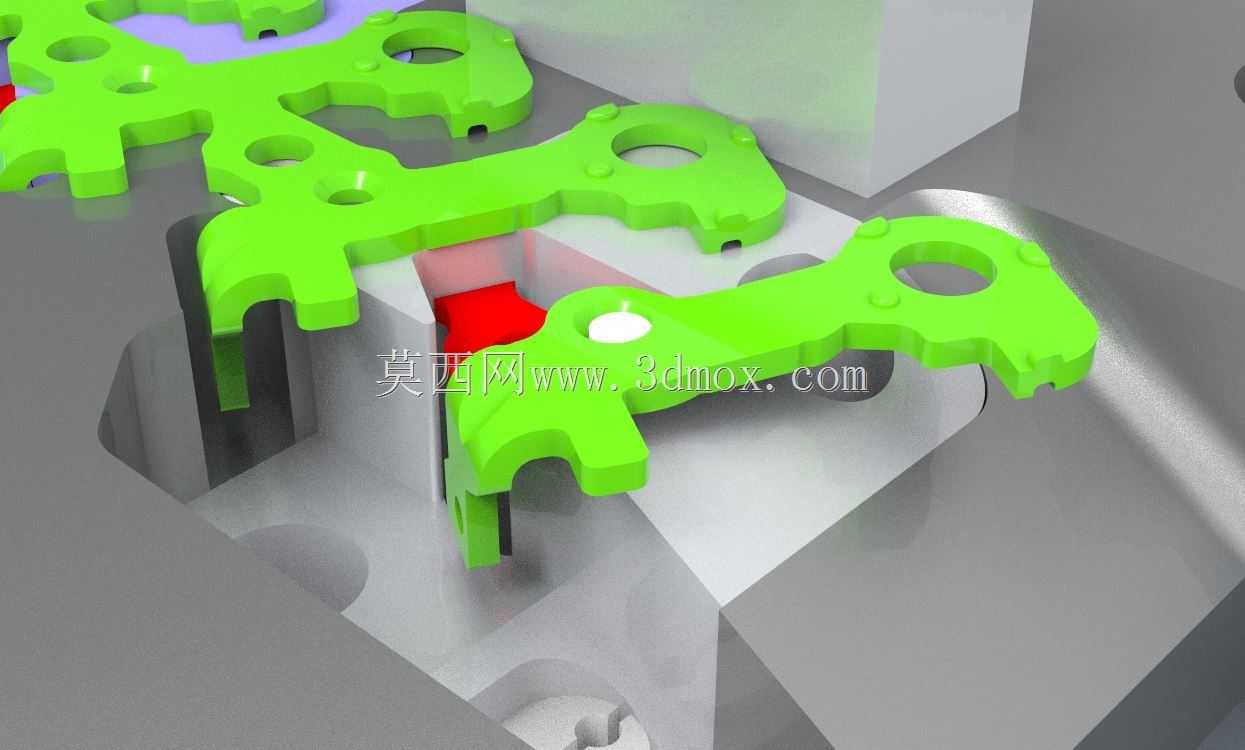

　　上下模座的安装孔位预留了通用T型槽的适配间距，不需要额外制作过渡转接板即可直接装夹固定。模具的送料方向设置了单侧抬料销配合导料板结构，能保证带料在工位间步进时平稳抬升送进，不会出现带料卡滞、蹭伤成型部位的问题，步距精度通过侧刃粗定位配合导正销精定位的组合方式保证，送进步距误差可控制在0.02mm以内，满足高精度五金件的尺寸公差要求。在实际生产适配中，这套结构可根据具体冲压件的工艺需求调整工位排布，增减对应的成型工序模块，不需要重新制作整套模架，能缩短新冲压件的模具开发周期。模具内部还设置了误送料检测结构，当带料送进步距出现偏差时，检测触杆会触发压力机的急停信号，避免错误送料导致的模具损坏，降低生产过程中的模具维修风险。

　　针对冲压过程中的废料排出，下模每个冲切工位都对应设置了废料滑落通道，角度大于45度，保证冲切下的废料能靠自重顺畅滑出模体，不会堆积在凹模内部造成刃口崩损。上下模的合模行程内还设置了限位柱结构，控制合模时的最小闭合高度，避免调试过程中压力机行程过大压伤模具成型部件。这套模具的结构设计充分考虑了量产场景下的维护便利性、加工稳定性与精度保持性，所有标准件都选用行业通用规格，采购替换成本低，非标准的成型部件都预留了足够的加工余量，方便后期根据试模结果调整成型尺寸。
