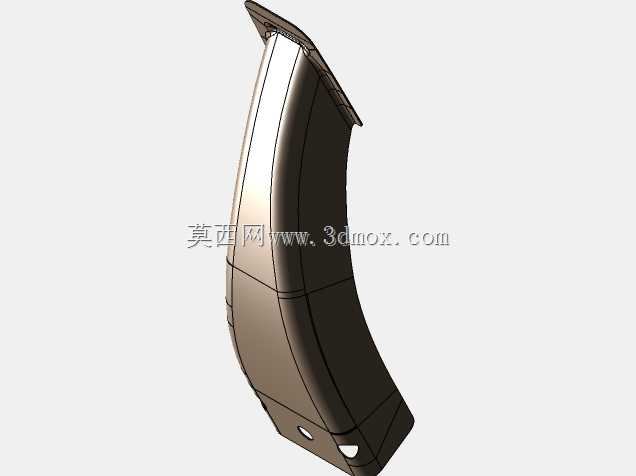

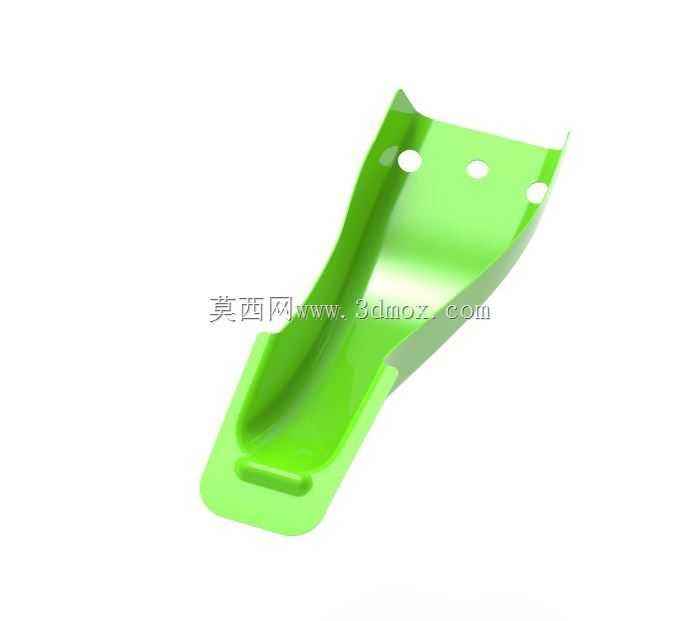

多工位级进冲压模具装配结构展示

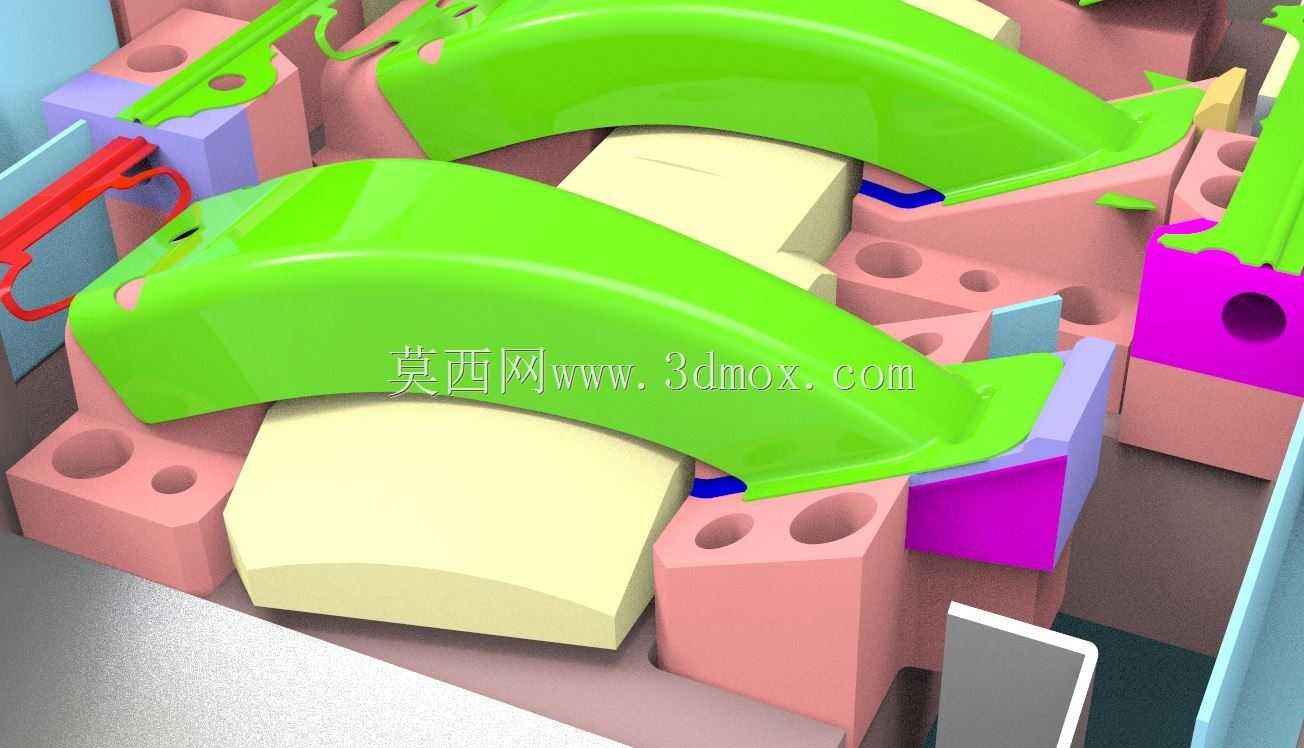

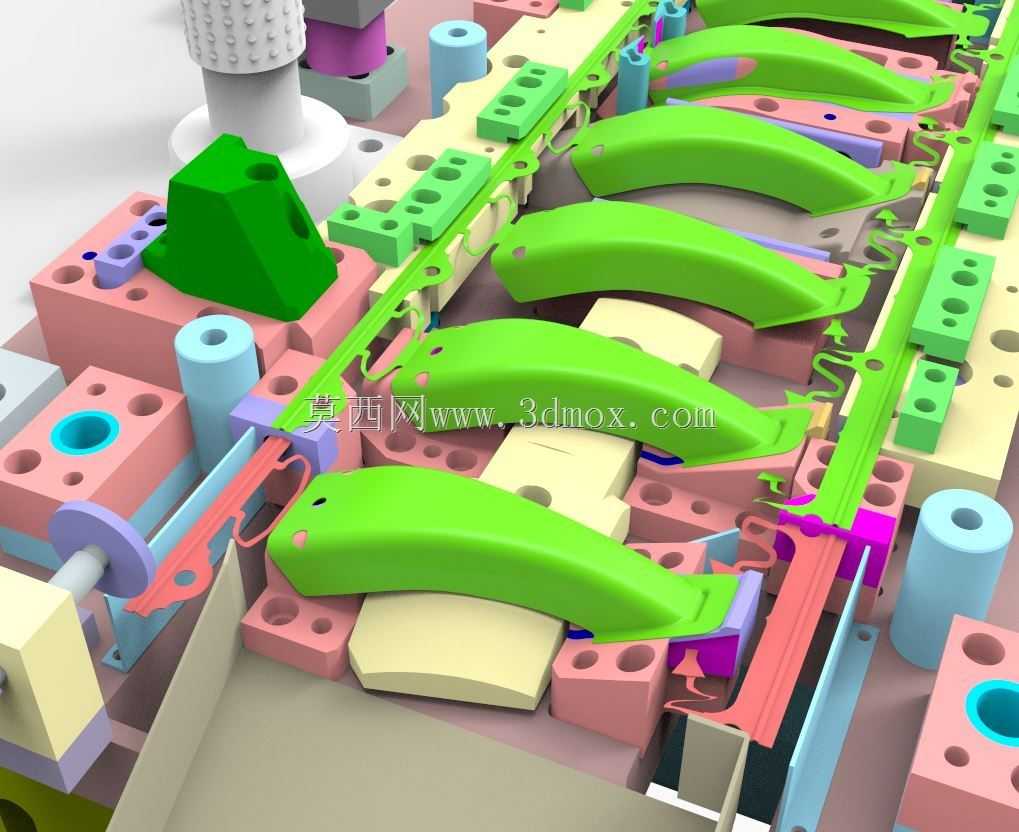

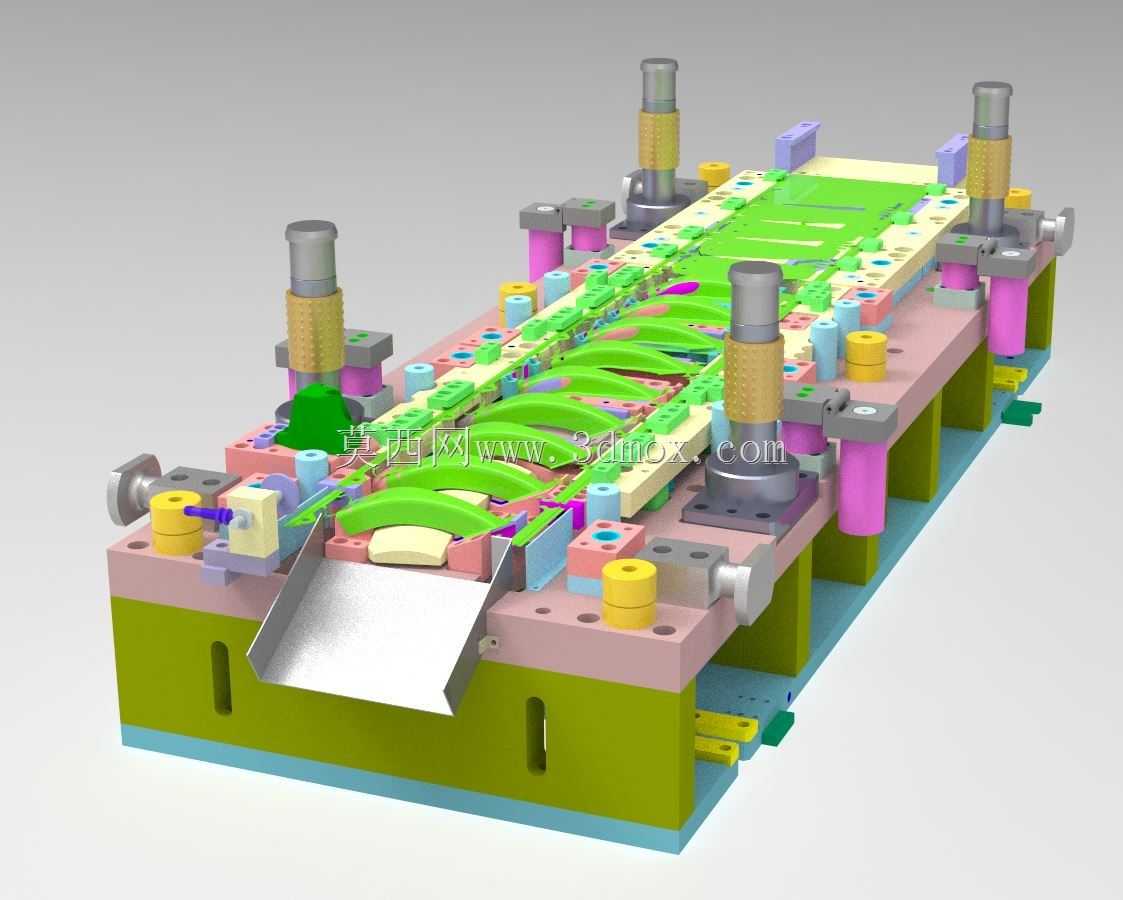

　　这套级进冲压工装主要面向薄金属带料的连续批量加工场景，适配电子五金、通讯结构件、小型家电配件等需要高精度连续冲制成型的生产环节，整条产线搭配高速冲床使用时，可一次性完成带料的冲裁、弯曲、整型、落料全工序，无需单工序多次周转装夹，能大幅降低小尺寸冲压件的批量生产误差，减少人工转运带来的工件变形与定位偏差。从装配结构来看，整套工装沿带料送进方向依次排布多组工位，不同颜色的模座分块对应不同的功能模块：粉色模块为下模各工位的固定安装座，预留了标准模架的导柱导套安装孔、废料滑落通道以及成型镶块的定位槽，所有镶块采用挂台与销钉双重定位结构，长期高速冲压下不会出现镶块移位问题；绿色模块为各工位的卸料板镶件与成型凸模固定结构，

　　卸料板采用独立的弹性卸料设计，内置矩形弹簧提供均匀压料力，在凸模接触带料前先将料带压紧在凹模面上，避免薄料冲裁时出现翘曲、拉料变形；蓝色与紫色模块分别对应导正销、顶料块、弯曲成型滑块等活动组件，导正销在每个工位冲压前先插入带料上的预冲导正孔，修正送料机带来的步距误差，保证每一步送进的位置精度控制在0.02mm以内。设计过程中优先考虑了高速冲压的稳定性需求，所有成型工位的冲裁力做了分步平衡设计，避免单侧冲裁力过大导致模架偏载，各工位的冲裁间隙根据料厚匹配0.03-0.05mm的双面间隙，保证冲裁断面的光亮带占比超过80%，减少后续去毛刺工序的工作量。弯曲工位采用了斜楔驱动的侧向成型结构，对于带料上的向内弯曲特征，无需额外增加侧冲工序，

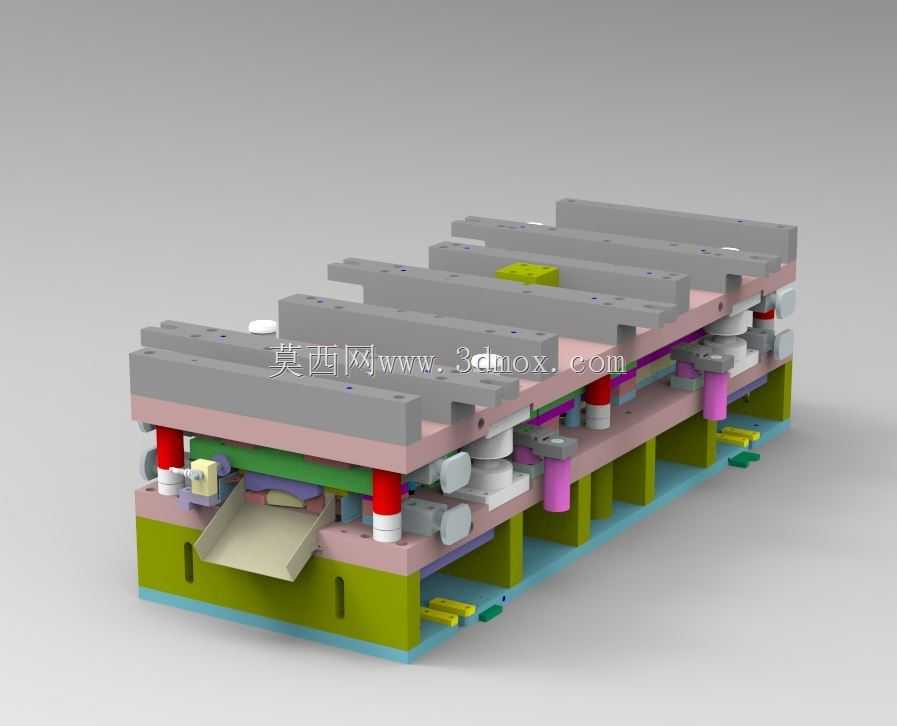

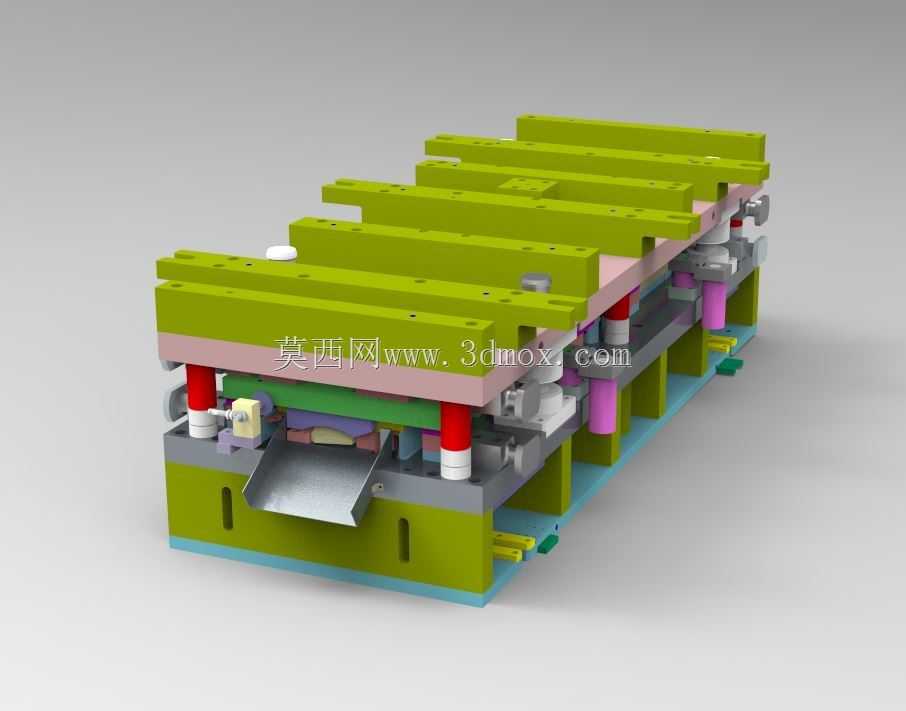

　　通过上模下行带动斜楔推动滑块完成侧向冲压，上模回程时滑块靠内置弹簧自动复位，不会干涉带料的下一步送进。安装边界方面，整套模具的闭合高度适配200吨以内的常规开式高速冲床，模架周向预留了标准压板槽位置，送料方向的进料端匹配滚轮送料机的安装高度，出料端预留了接料槽与吹气下料的安装空间，下模座的废料孔直接对齐冲床工作台的落料口，生产过程中废料可直接滑落至冲床下方的废料收集槽，无需额外清理模面。各工位的成型镶块均采用快换结构设计，当某一工位的刃口出现磨损时，无需拆卸整套模具，仅需松开对应镶块的固定螺丝即可快速更换镶块，大幅减少设备停机维护时间。料带的导向结构采用两侧浮升销加导料板的组合设计，

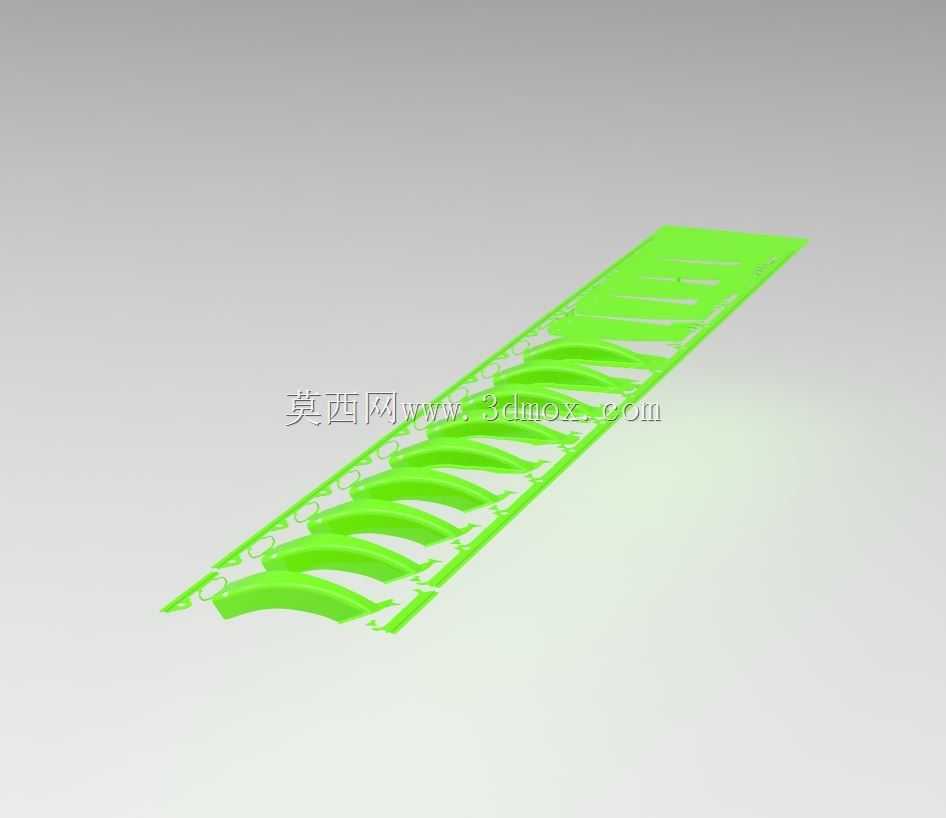

　　带料在送进过程中被浮升销顶起至离下模面5mm的高度，避免成型后的弯曲特征挂蹭下模表面，送进过程中导料板限制料带的左右偏移，配合步距导正销实现全程稳定送料，哪怕是0.3mm以下的薄料带，也不会出现送料卡滞、料带褶皱的问题。整套结构的强度校核充分考虑了连续冲压的疲劳载荷，所有受力模板均采用45号钢调质处理，刃口镶块采用Cr12MoV真空淬火处理，硬度达到HRC58-62，可承受百万次以上的冲压循环而不出现崩刃、变形问题。
