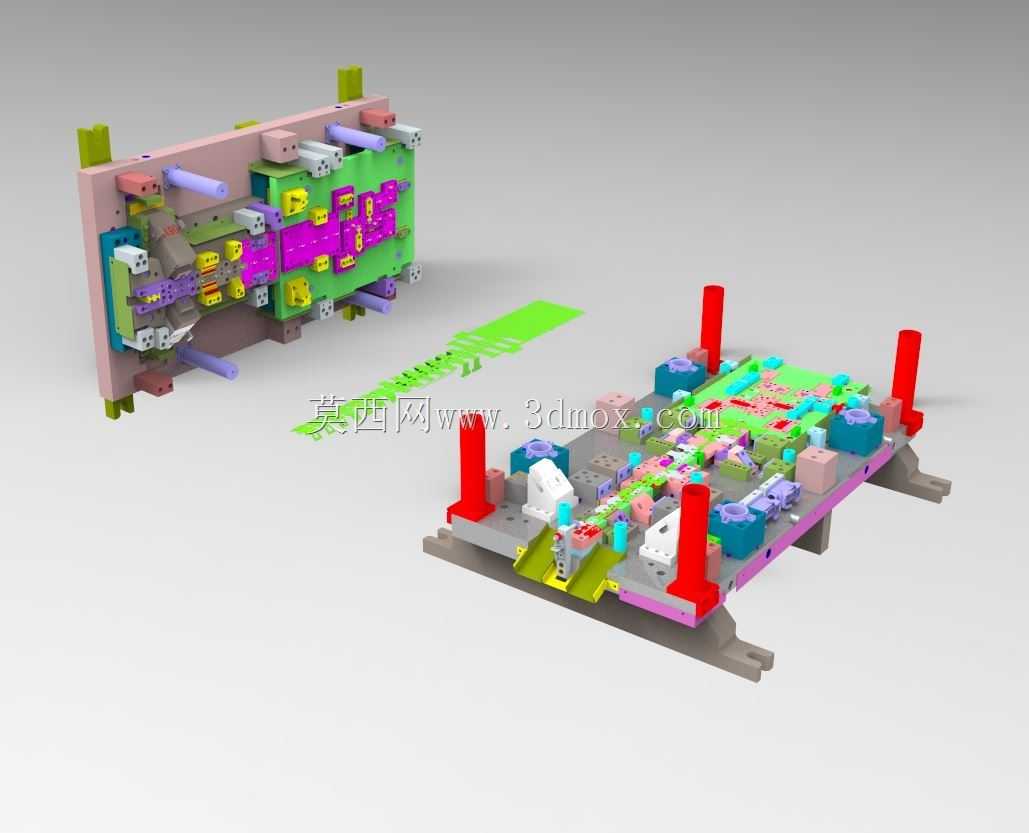

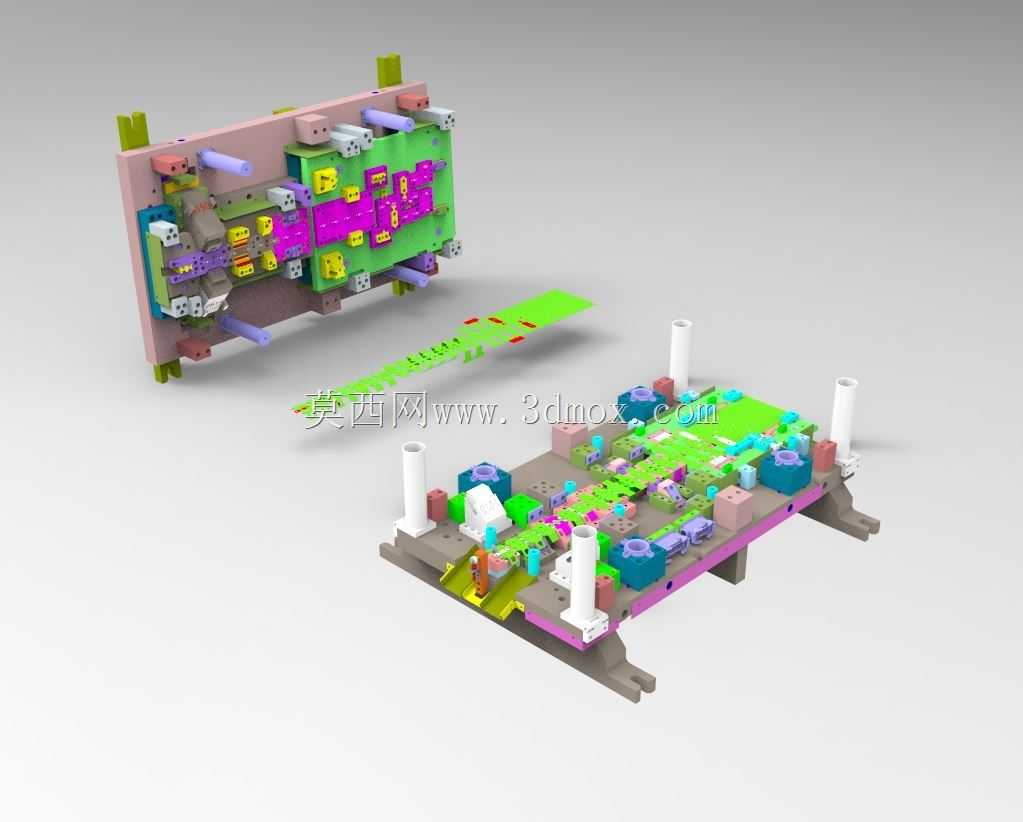

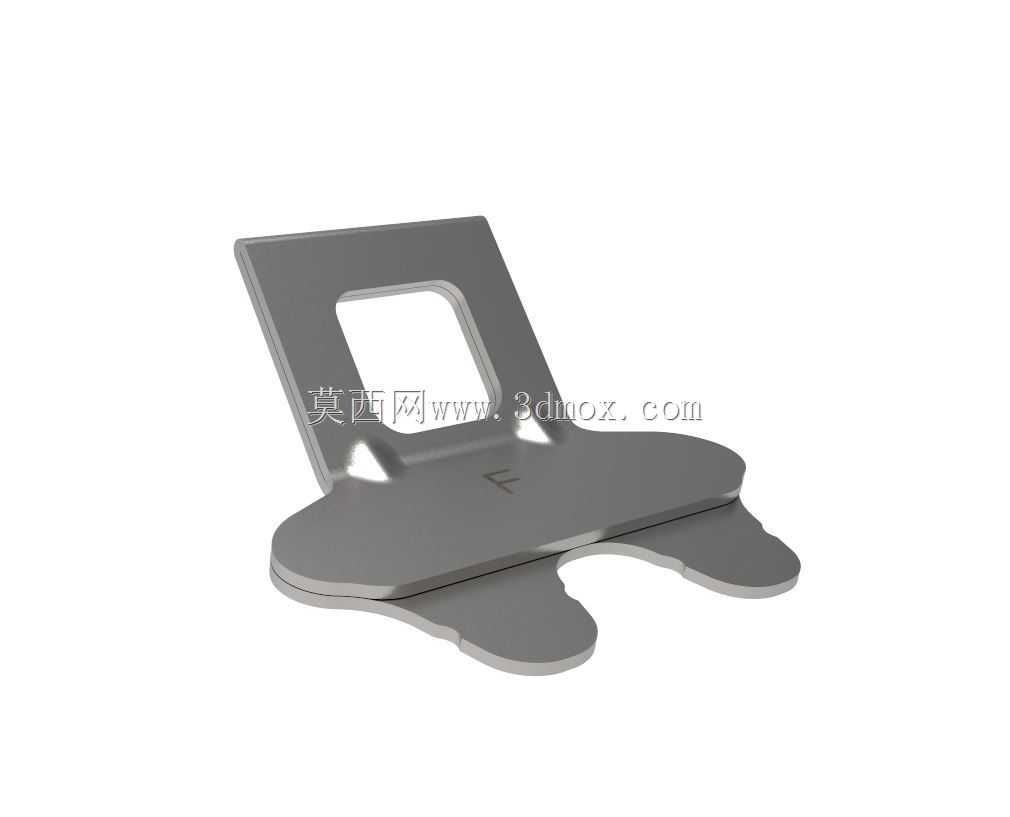

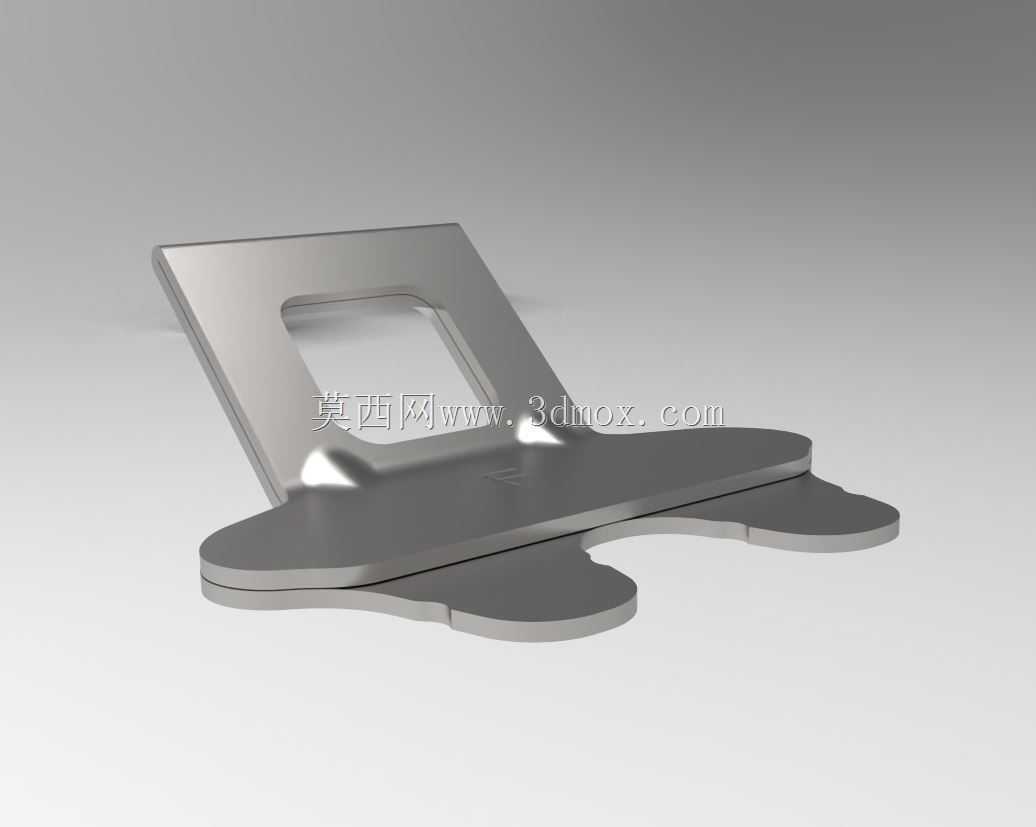

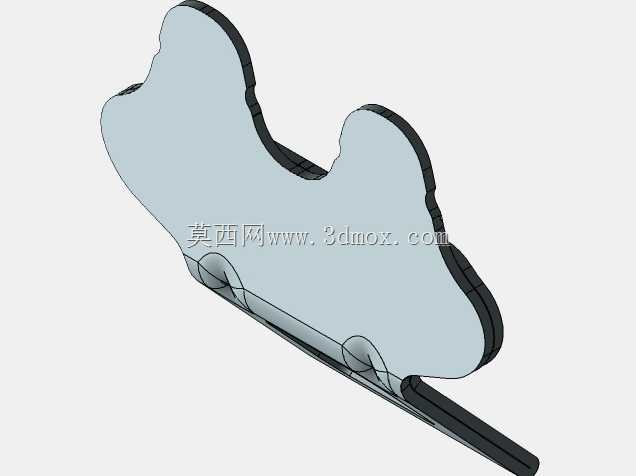

多工位级进冲压模具装配结构展示

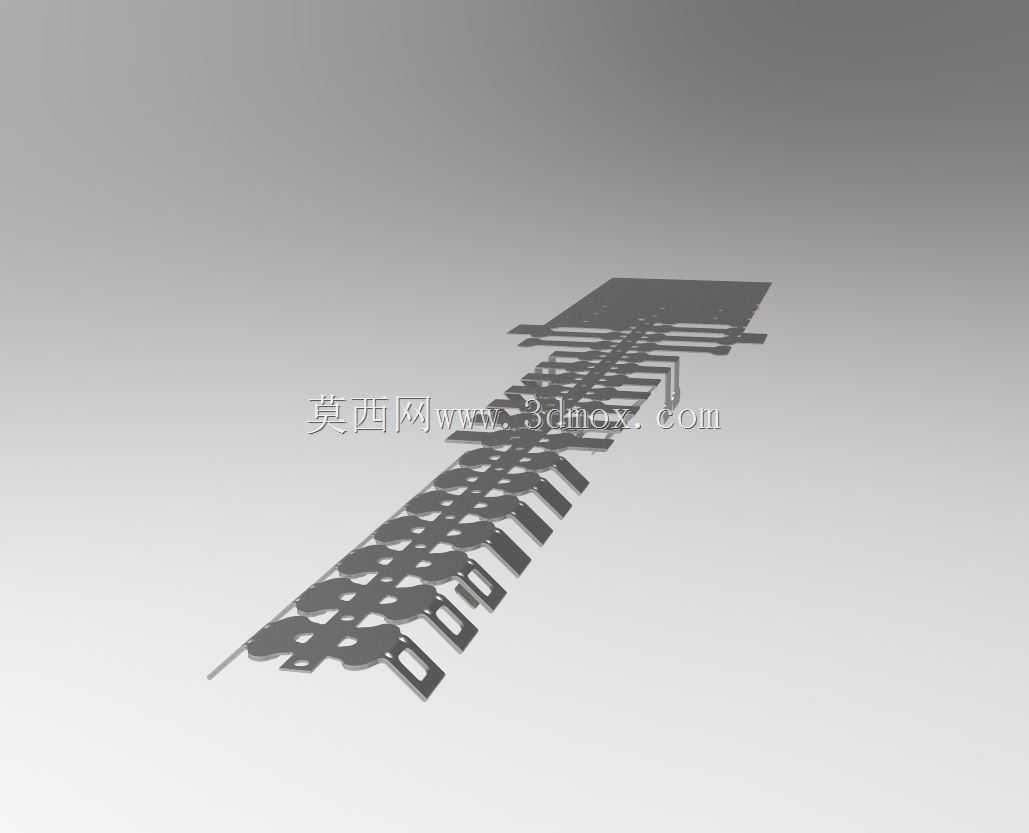

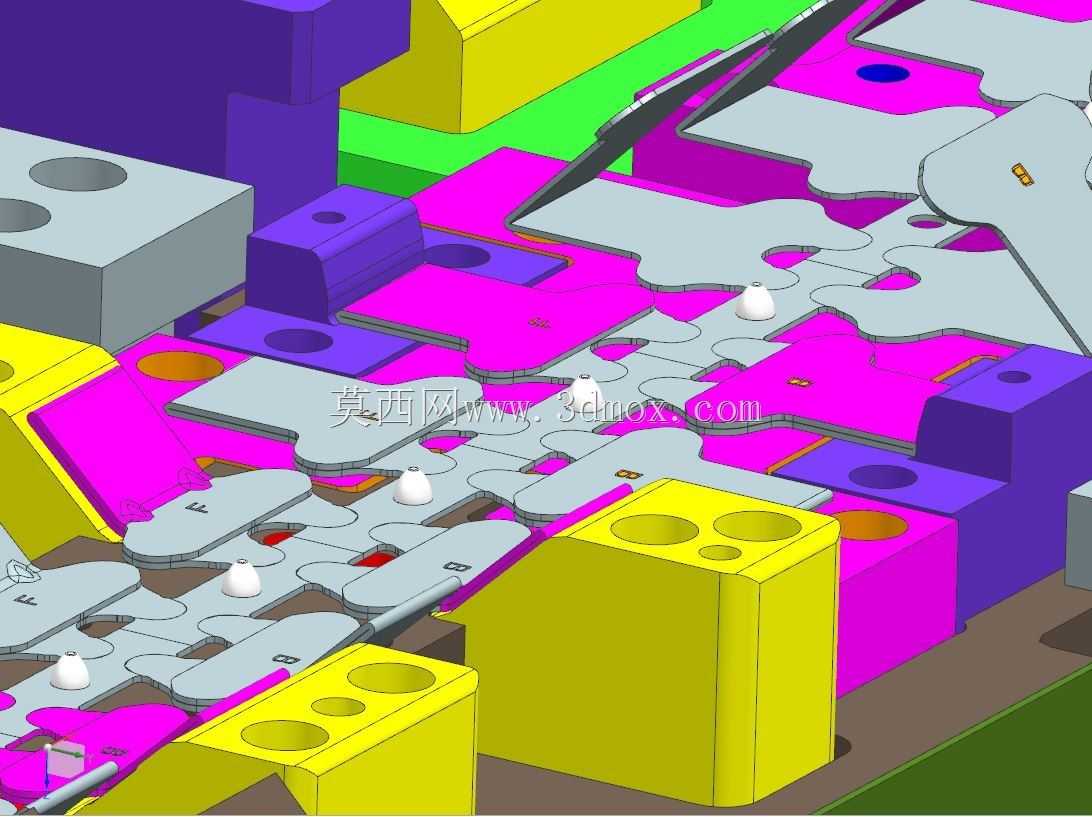

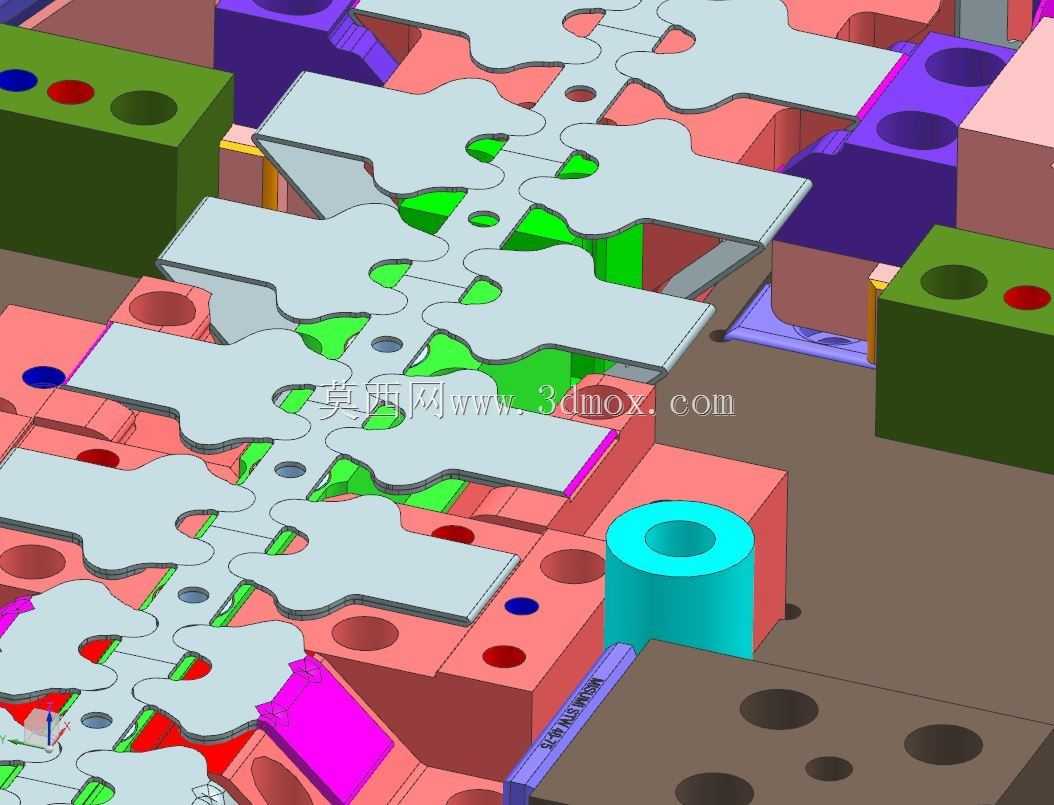

　　这套连续冲压成型的工装结构，主要面向批量五金薄料件的高速冲压生产场景，适配常见的开式、闭式高速冲床安装接口，可直接对应电子接插件、小型五金支架、家电金属结构件的连续冲压工序，在3C电子、小五金制造、家电配件生产的冲压车间里，这类结构是实现单工序多步成型的核心载体，能在单次冲床行程内完成冲裁、折弯、拉延、整形等多道工序，完全规避单工序模多次定位带来的累积误差，大幅提升薄料五金件的生产良率与加工效率。从结构设计逻辑来看，整套装配完全遵循级进模的工位排布原则，顺着料带送进方向依次布置冲导正孔工位、冲裁外形工位、预成型工位、折弯工位、精整工位以及最终落料工位，每个工位的冲裁间隙、成型凸模的入模量都经过严格校核，针对0.

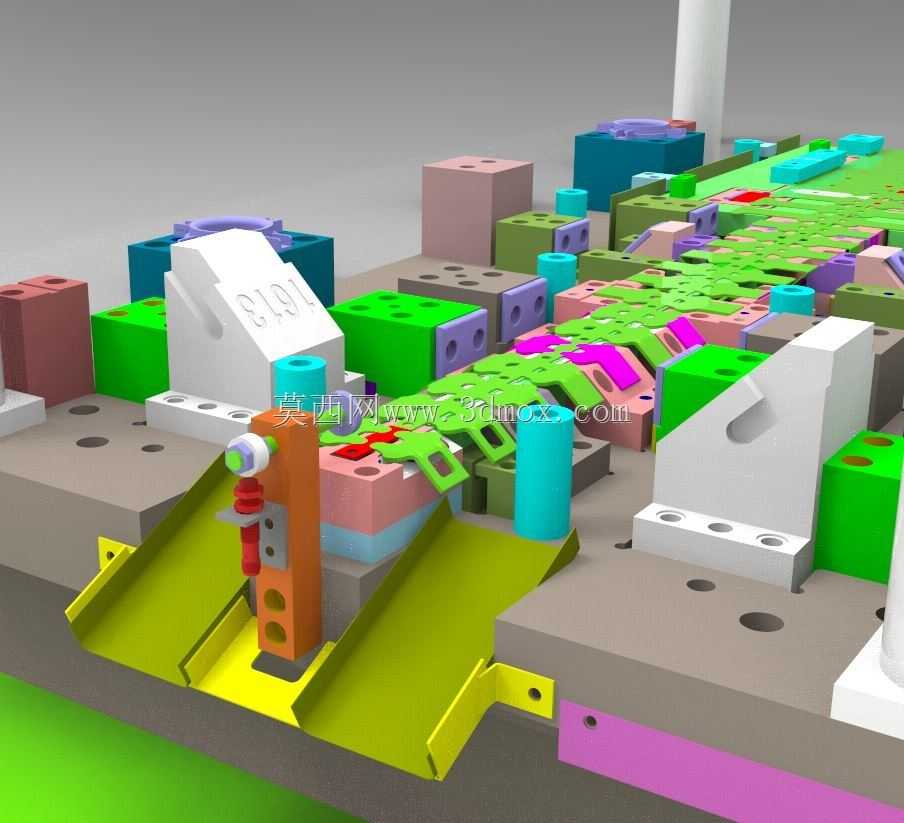

　　5-2mm厚度的冷轧钢板、镀锌板、铜合金带料都能适配，料带的导向采用双侧刃配合导正销的定位结构，送料步距误差可控制在0.02mm以内，完全满足精密五金件的尺寸公差要求。整套模具的安装边界完全适配常规25吨-80吨高速冲床的工作台面尺寸，模架采用标准的四导柱滚珠导向结构，上下模座的平行度公差控制在0.01mm/100mm范围内，导柱导套的配合间隙小于0.005mm，能保证高速连续冲压过程中上下模的对中精度，避免啃模、毛刺过大等常见冲压问题。成型工位的卸料结构采用弹性卸料板搭配矩形弹簧的组合，卸料板同样设置小导柱导向，保证卸料过程中对凸模的精准保护，避免细长凸模在高速冲压过程中出现折断、偏移的问题。针对带料的抬料需求，

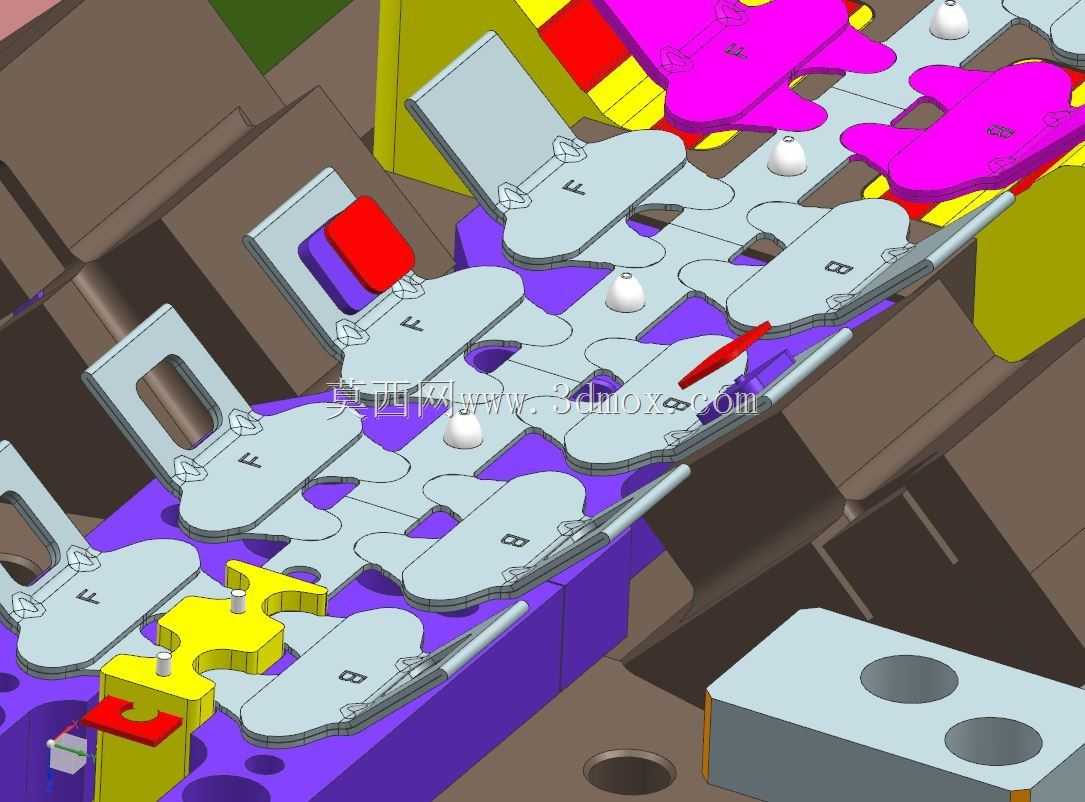

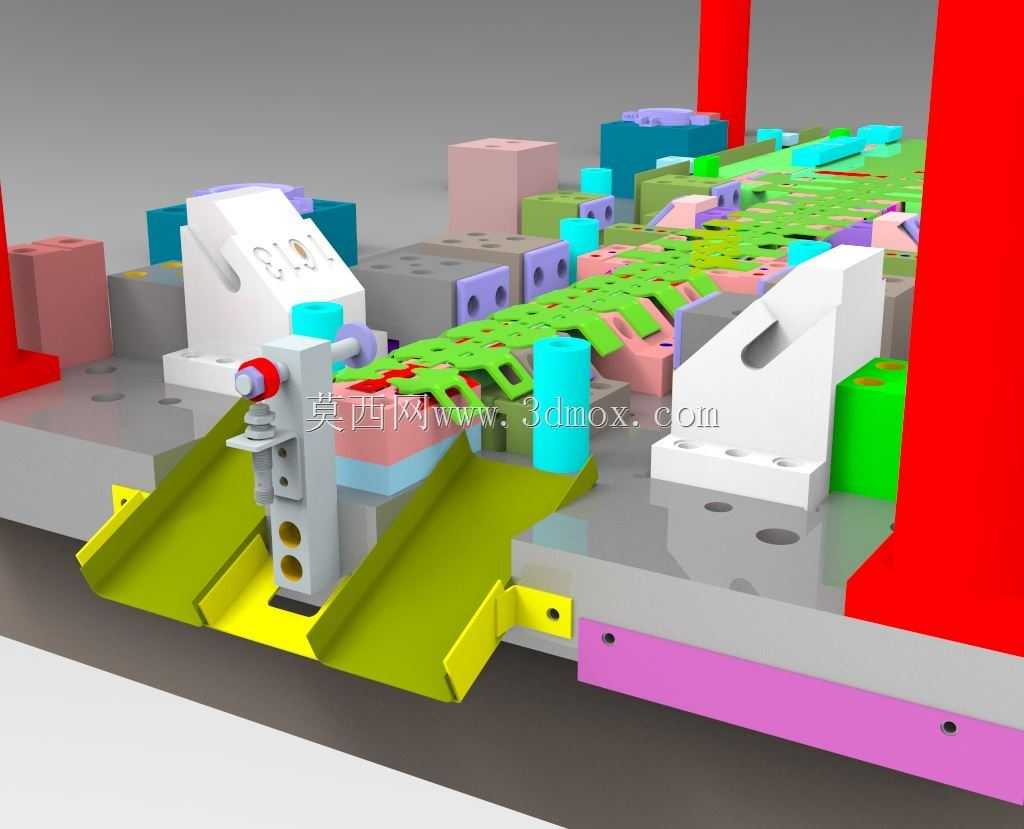

　　每个工位之间都设置了浮动抬料销，保证料带在送进过程中不会与下模型面发生剐蹭，避免成型后的工件表面出现划痕、压伤等外观缺陷。从实际生产用途来看，这套结构可直接作为同类型级进模设计的参考模板，结构设计人员可根据具体的工件成型需求，调整对应工位的凸凹模形状、弹簧弹力参数、送料步距尺寸，快速完成定制化级进模的结构设计，无需从零开始搭建模架、导向、卸料等通用结构，大幅缩短模具设计周期。在细节设计上，所有易损的冲裁凸模都采用快换结构，生产过程中如果出现凸模崩刃、磨损的情况，无需拆卸整套模具，直接从模座上方更换对应凸模即可，大幅减少设备停机维护的时间。下模的废料滑落通道都做了斜度设计，保证冲裁产生的废料能顺利滑落至冲床下方的废料槽，

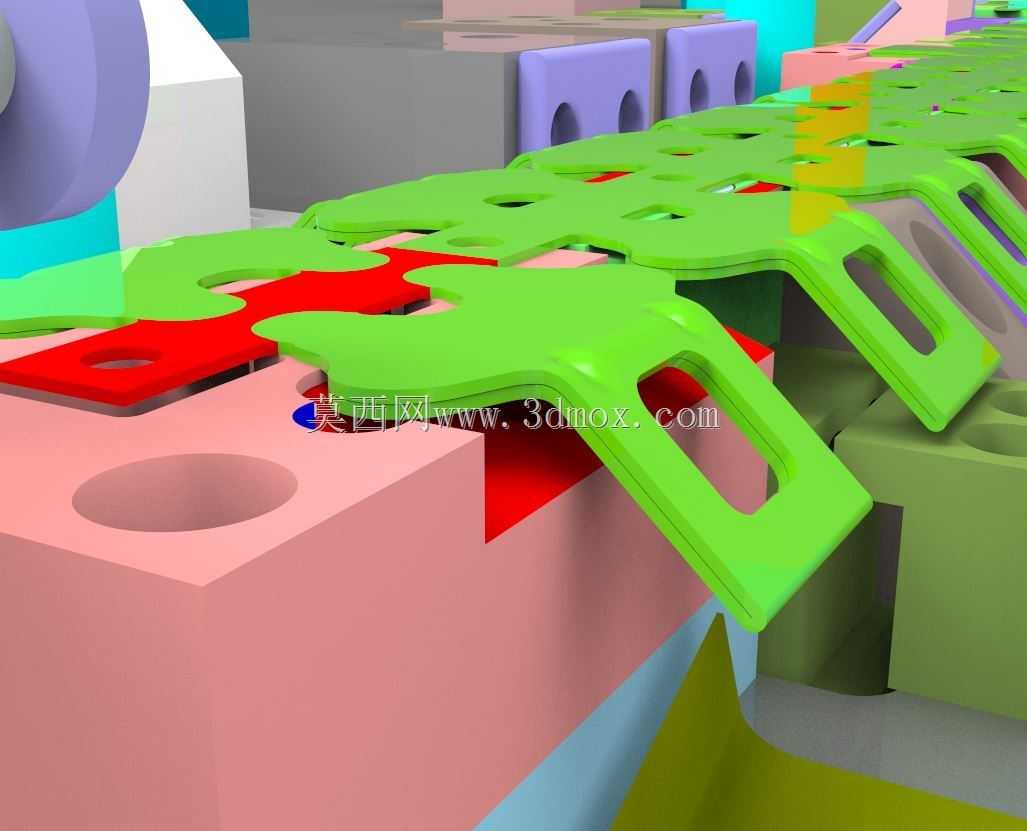

　　避免废料堆积在型腔内导致的闷模、工件压伤问题。针对成型过程中可能出现的料带应力回弹问题，在折弯工位后专门设置了整形工位，通过过量成型的角度补偿，抵消材料回弹带来的尺寸偏差，保证最终成型工件的折弯角度稳定在公差要求范围内。整套结构的所有零部件都采用标准化的设计逻辑，模座、导柱导套、弹簧、螺丝、销钉等标准件都可直接从市面采购，非标成型零件的加工工艺性也经过充分考量，凸凹模零件都采用慢走丝线切割加工即可达到尺寸精度要求，无需额外的特殊加工工序，能有效控制模具的加工成本与制造周期。在实际生产调试过程中，可通过调整卸料板的弹簧预压量、凸模的入模深度，适配不同厚度、不同材质的带料冲压需求，整套结构的刚性经过强化设计，在每分钟200-400次的高速冲压工况下，依然能保持稳定的成型精度，不会出现模座变形、导向精度丢失的问题。
