马扎克五轴立式加工中心整机结构

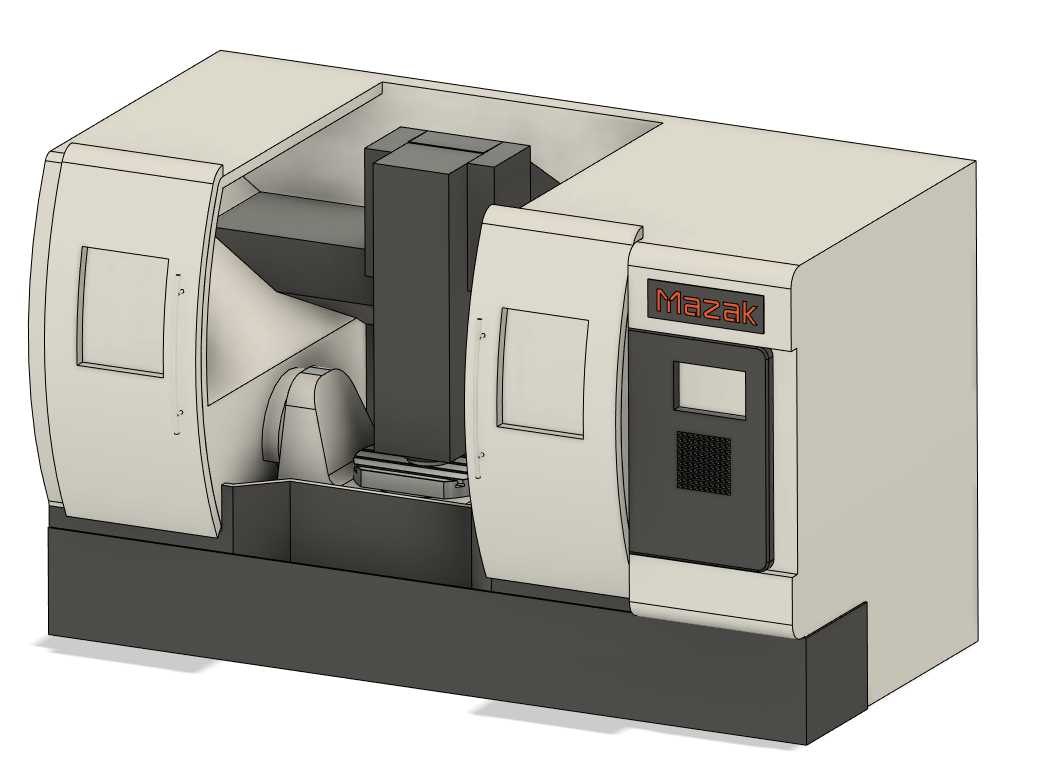

　　这套五轴立式加工中心的三维结构，完整还原了设备从外防护到内部核心运动单元的布局逻辑，在航空航天结构件加工、精密模具型腔铣削、复杂曲面医疗零件制造场景中，这类设备是高精度多面体加工的核心载体。不同于常规三轴立式加工中心仅能完成单次装夹下的顶面及简单侧面加工，五轴结构通过两个回转轴的联动配合，可实现工件一次装夹后完成五个面的铣削、钻孔、镗孔、攻丝等多工序加工，大幅减少多次装夹带来的定位误差，尤其适合带空间斜孔、复杂曲面、异形凸台的零件加工，在叶轮、叶片、航空结构件、高精度模具镶件的加工场景中，能将加工效率提升40%以上，同时保证各加工面之间的形位公差精度。

　　从设计思路来看，整机采用了经典的定梁龙门式基础布局，床身作为整个设备的承载基础，采用大尺寸箱型筋格结构设计，内部筋板按照受力传导路径做了等强度排布，可承载大重量工件的同时，抵消切削过程中产生的振动，保证主轴在全行程范围内的加工刚性。左右两侧的全封闭防护门采用滑移式结构，门体上设置的观察窗采用高强度防冲击透明材质，既可以在加工过程中观察内部切削状态，又能阻挡高速切削产生的切屑、切削液飞溅，防护门的滑移轨道隐藏在床身侧面的防护槽内，避免切屑堆积造成的门体卡滞。操作面板设置在设备前部右侧的人机交互位置，面板高度按照站立操作的人体工程学高度设计，操作按键与显示屏的布局符合操作人员的常规操作习惯，急停按钮设置在面板最易触碰的边角位置，可在突发状况下快速触发设备停机。

　　核心运动单元部分，X、Y、Z三个直线轴采用正交布局，X轴带动工作台做左右横向运动，Y轴带动滑枕做前后纵向运动，Z轴带动主轴箱做上下垂直进给运动，三个直线轴的导轨均采用高刚性滚柱直线导轨，配合大导程精密滚珠丝杠传动，可实现高速进给下的运动精度保持。两个回转轴分别设置在工作台位置，可实现工作台的回转与摆动，配合主轴的高速旋转，完成空间任意角度的切削加工，主轴单元采用内置高速电主轴结构，可适配不同规格的铣刀、钻头、镗刀等切削刀具，主轴端面的刀具夹紧机构采用碟簧拉紧、液压松开的结构，换刀动作响应速度快，夹紧力稳定可靠。设备后部设置了切屑排出通道与切削液回流槽，加工过程中产生的切屑可通过排屑机构自动排出设备外部，切削液经过过滤后可循环送入切削区域，降低刀具切削温度，提升加工表面质量。

　　从安装边界来看，整机外形采用方正的外防护布局，设备安装时需要在地面预留对应的地脚螺栓安装位置，地面承重需要满足整机满负载工件状态下的承载要求，设备后部需要预留足够的电气柜、冷却系统、排屑机构的安装与维护空间，前部操作区域需要预留操作人员上下料、更换刀具的操作空间，左右两侧需要预留防护门全开状态下的空间余量，避免门体开启时与周边设备、墙体发生干涉。电气柜设置在设备侧部，内部预留了数控系统、伺服驱动器、IO模块的安装位置，走线槽按照强电、弱电分离的原则排布，避免信号干扰影响设备的运动控制精度。冷却系统的水箱设置在设备下部，水箱容量按照满负荷加工状态下的切削液循环量设计，过滤系统采用多级过滤结构，可将切屑与切削液充分分离，避免切削液中的杂质进入主轴冷却回路造成堵塞。

　　在实际生产选型参考中，这类五轴立式加工中心的结构设计细节，可作为同类设备开发、车间布局规划、加工工艺方案制定的三维参考依据，通过三维模型可直观核对各运动轴的行程范围、运动干涉边界、工件装夹空间，提前预判加工过程中可能出现的刀具与工件、夹具、防护结构的碰撞问题，也可用于新操作人员的设备结构培训，帮助操作人员快速理解设备的运动逻辑与各部件的功能作用。
