森精机GV503五轴加工中心设备结构

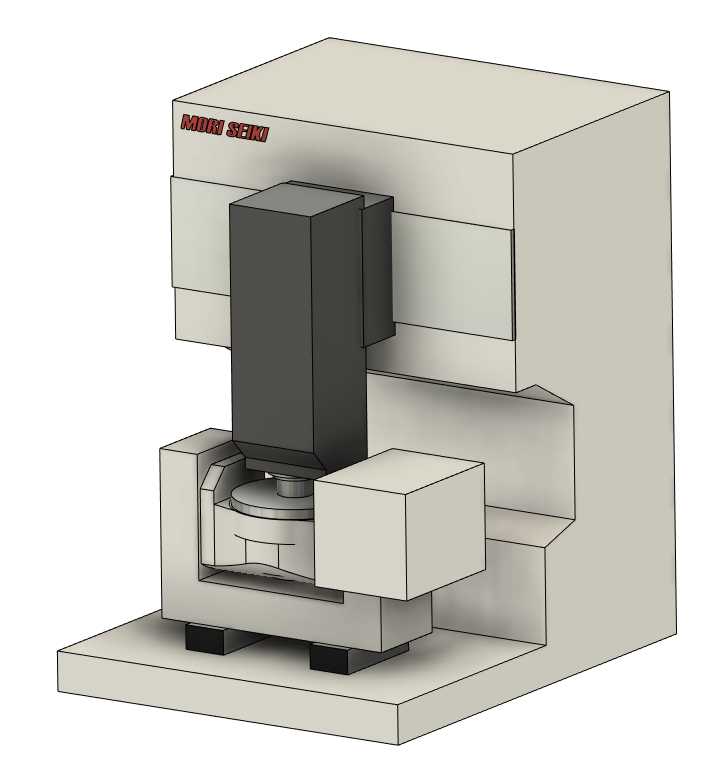

　　这款五轴加工中心的三维结构还原，完全围绕车间实际加工场景的落地需求搭建，没有做多余的外观美化，所有结构边界都对应真实设备的安装与操作空间要求。从航空航天复杂结构件加工、汽车模具型腔精加工到精密医疗器械零件的多面一次性加工场景，这类五轴设备的核心优势就是减少工件多次装夹的定位误差，这一点在结构设计上体现得非常直接：主轴单元采用立式高刚性布局，搭配下方可双轴联动的回转工作台，能实现工件一次装夹后完成五个自由度的切削进给，不需要反复拆卸调整工装，对于有空间角度要求的孔系、复杂曲面轮廓加工来说，能大幅压缩工序流转的等待时间。

　　设计思路上完全遵循高刚性机床的布局逻辑，床身采用整体式箱型结构，底部预留的垫铁安装位对应真实设备的调平需求，所有运动部件的行程边界都做了准确还原：X/Y/Z三个直线轴的运动覆盖范围完全匹配GV503的实际加工行程，回转工作台的摆动与旋转角度限位也和真实设备一致，不会出现结构干涉的错误。主轴箱部分的结构做了分层设计，外层的防护壳体对应实际设备的钣金防护，内部预留的主轴安装空间、传动部件布局位置都符合真实机床的装配逻辑，侧面伸出的操作站位置也对应车间实际操作时的人机工程高度，操作人员站在设备前方可以直接触及操作面板，不需要额外挪动站位。

　　安装边界的尺寸还原完全贴合车间布局需求，设备整体的长宽高尺寸对应真实设备的占地空间，后方预留的电气柜安装位、切削液管路排布空间、排屑器的安装接口都做了准确呈现，做车间布局规划时可以直接参考这个模型预留设备间距、物流通道宽度，不会出现预留空间不足的问题。工作台的承载结构做了加强筋布局还原，对应大重量工件装夹时的刚性需求，T型槽的排布位置、尺寸间距也和真实工作台一致，做夹具设计时可以直接匹配模型上的安装位，不需要反复核对设备接口尺寸。

　　从设备实际用途出发，这个结构模型没有省略任何影响布局与选型的关键结构：主轴端面到工作台面的最大最小距离、刀具换刀空间的预留位置、防护门的开合行程边界都做了准确还原，做自动化产线集成时，可以直接参考这个模型匹配机械手的取放料位置、自动门的联动空间，避免现场安装时出现结构碰撞。设备的外围防护结构采用全包围设计，对应高速切削时的防飞溅需求，观察窗的位置也对应操作人员的视线高度，加工过程中可以直接观察到切削区域的状态，不需要额外调整站位。

　　对于结构设计从业者来说，这个模型可以作为五轴机床布局设计的参考范本，理解高刚性机床的筋板布局、运动部件的配重设计、防护结构与运动部件的间隙预留逻辑；对于设备选型人员来说，可以直接通过模型核对设备的加工范围、安装空间是否满足自身车间的工件加工需求，不需要反复核对二维图纸的尺寸标注；对于三维建模从业者来说，这类工业设备的建模逻辑可以参考，优先保证核心功能结构的准确性，再处理外观防护的细节，避免为了外观效果牺牲结构尺寸的准确性。整个模型的所有结构转折、安装面位置都对应真实铸件的分型逻辑，没有出现不符合加工工艺的突兀结构，完全贴合实际机床的生产制造要求。
