DMG MORI DMU40五轴立式加工中心结构

　　在航空航天结构件加工、精密模具型腔制造、高端医疗器械零件生产场景中，五轴联动加工设备的结构合理性直接决定了复杂曲面零件的加工可达性与精度保持性，这款DMU40五轴立式加工中心的三维结构，完整还原了设备从床身基座到主轴端的全链路机械布局，能为设备选型评估、产线布局规划、结构逆向参考提供直观的三维参照。从实际加工用途来看，该设备可覆盖五轴联动铣削、车铣复合加工、多面钻镗攻丝等多工序加工需求，一次装夹即可完成叶片类零件、复杂模具镶件、精密壳体类零件的全部加工工序，避免多次装夹带来的定位误差，尤其适合小批量多品种的高精度零件生产场景，在精密机械加工车间、模具制造车间、航空零部件加工单元中都属于核心加工设备。从功能特性的结构设计来看，

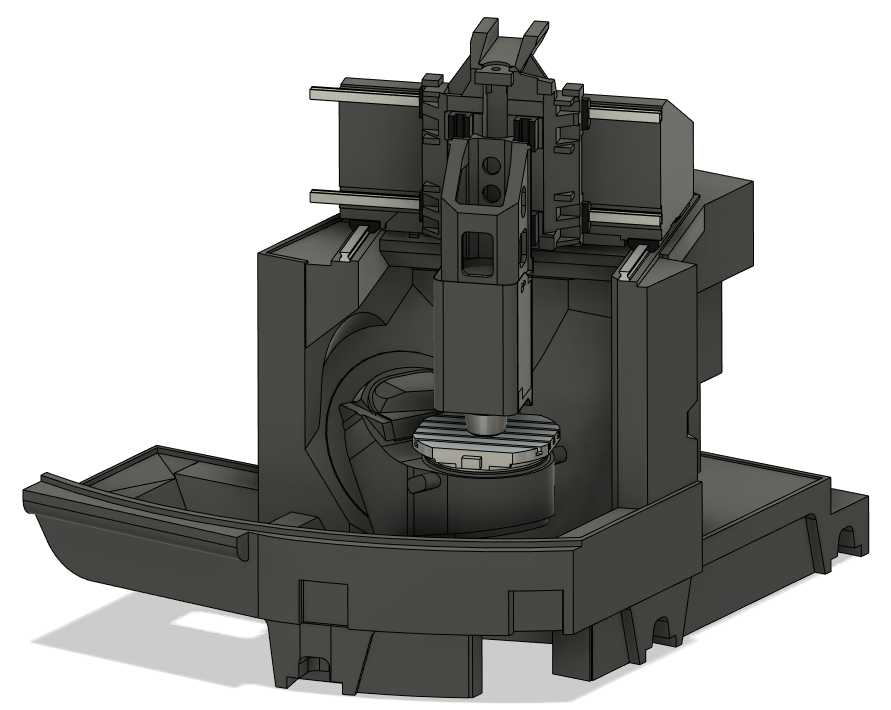

　　床身采用整体式矿物铸件布局，这种结构的阻尼特性比传统铸铁床身高出数倍，能有效吸收重切削、高速进给过程中产生的振动，保障主轴高速运转时的切削稳定性；回转工作台采用轴系集成设计，可实现双轴联动摆动，配合立式主轴的三轴直线运动，能让刀具以最优角度接触工件曲面，避免球头刀刀尖点零线速度切削的问题，大幅提升曲面加工的表面质量与刀具寿命。直线轴采用滚柱导轨搭配大导程滚珠丝杠的传动组合，兼顾高刚性与快移速度，能在满足重切削负载要求的同时缩短非加工走刀时间；主轴单元采用电主轴集成结构，内置冷却回路可长时间维持主轴温度恒定，降低热伸长对加工精度的影响，主轴端面的刀具接口可适配多种铣刀、车刀、镗刀等加工刀具，配合自动换刀机构可实现工序间的快速刀具切换。

　　设计思路上，该结构充分考虑了加工过程中的排屑需求，床身前侧设置大倾斜角度的排屑导面，加工产生的切屑可顺着导面直接落入排屑器，避免切屑堆积在工作台周边影响加工动作；操作侧的防护门采用大开口设计，方便操作人员进行工件装夹、刀具更换、设备维护等操作，同时全封闭的防护结构可阻挡高速切削过程中的切削液飞溅与切屑飞出，保障生产安全。从安装边界与外形尺寸来看，该设备的整体占地尺寸适配中小型精密加工车间的布局需求，不需要过大的安装空间，设备基础预留时需考虑床身底部的调平螺栓位置、切削液管路接口、电力与气源接口的排布位置，预留足够的维护操作空间，设备后侧需预留电气柜散热与维护的通道，左右两侧需预留刀具运输、工件吊装的操作空间；

　　工作台的承重边界可满足中小型精密零件的装夹需求，配合专用夹具可实现异形零件的稳定装夹，主轴的行程范围可覆盖常见中小型复杂零件的加工尺寸区间，不会出现行程浪费或者加工范围不足的问题。从结构细节来看，各轴的行程限位结构、防护罩的伸缩布局、电缆与管路的拖链排布都在模型中做了完整还原，能直观看到设备运动过程中的干涉边界，在做产线自动化改造、机器人上下料集成时，可直接参照该模型进行上下料位置的布局设计，避免集成过程中出现机器人与设备防护、运动部件的干涉问题；同时该结构也可作为五轴机床结构设计的参考案例，帮助设计人员理解成熟商用五轴机床的轴系布局、刚性分配、排屑设计、维护空间预留的工程逻辑，规避自主设计过程中容易出现的结构刚性不足、维护空间不足、排屑不畅等常见问题。
