DMG五轴联动加工中心设备结构

　　这款五轴加工中心的结构设计，完全围绕中小型精密复杂零件的加工场景展开，在模具制造、航空航天小型结构件、医疗植入部件、精密液压阀块加工的车间场景中，这类设备的布局合理性直接决定了加工效率与精度保持性。从整体结构来看，设备采用双立柱对称式龙门框架搭配摇篮式回转工作台的布局，这种结构的核心设计思路是最大化降低运动部件的重心偏移，在X/Y/Z三个直线轴全行程运动时，主轴端的刚性衰减控制在极小范围内，同时B/C轴的回转结构集成在工作台下方，避免了摆头结构带来的主轴刚性损失，适合重切削与高速精加工的切换需求。

　　从安装边界来看，设备整体占地宽度控制在2.5米左右，纵深含操作站与排屑预留空间约3.2米，整机高度不超过2.8米，对于普通层高4米的工业厂房来说，顶部预留0.8米的管线与吊装空间即可满足安装要求，不需要额外做厂房改造，地面承重要求在每平方米5吨以上，普通机加工车间的混凝土地面做简单的地脚预埋即可完成安装，不需要额外做减震基础，这一点对于中小型加工车间来说适配性很强。

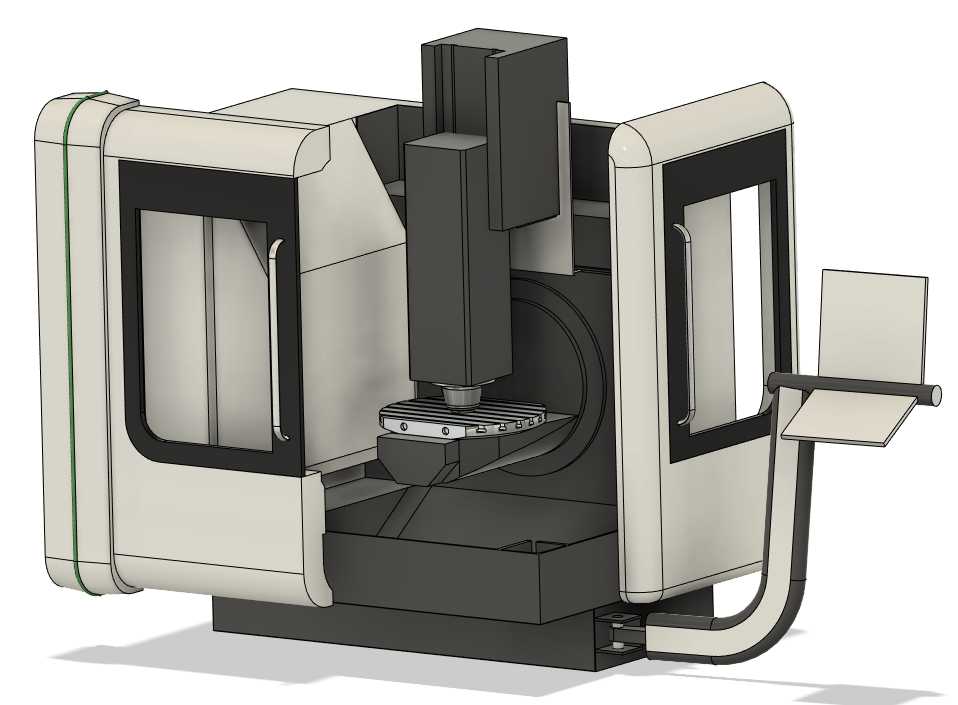

　　设备的防护门采用双开侧移式结构，开门后操作开口宽度达到1.4米，配合工作台的最低装夹高度距地面0.85米的设计，操作人员在装夹工件、更换夹具时不需要过度探身，配合右侧可旋转摆动的操作站，操作人员可以在设备正面、侧面多个位置调整操作面板角度，观察加工状态时不需要刻意弯腰或者垫脚，人机工程的设计细节完全贴合一线操作的实际需求。主轴单元采用内置式电主轴结构，最高转速适配常规的12000转规格，主轴端面到工作台面的最大距离控制在550mm，最小距离120mm，既可以满足较高夹具的装夹需求，也能在短刀具加工时保证主轴刚性，Z轴的行程设置为500mm，X轴行程650mm，Y轴行程520mm，C轴可以实现360度连续回转，B轴摆动范围覆盖-120度到+30度，这种行程参数可以满足绝大多数中小型五轴零件的一次装夹加工需求，不需要二次翻面找正，大幅降低多工序装夹带来的精度误差。

　　在结构细节设计上，设备的导轨全部采用重载滚柱直线导轨，丝杠采用预拉伸安装结构，在长时间高速往复运动时可以抵消热伸长带来的精度偏差，所有的管线拖链都布置在立柱外侧的防护腔体内，加工过程中的切削液、铁屑不会飞溅到拖链内部，降低管线磨损的故障概率。刀库采用后置式圆盘刀库设计，容量24把刀，换刀动作通过立柱移动到换刀位完成，不需要额外的机械手结构，既压缩了整机的占地空间，也减少了换刀机构的故障点，换刀时间控制在2秒以内，满足批量加工的节拍需求。

　　排屑结构采用双螺旋排屑器布置在工作台两侧，加工产生的铁屑会被螺旋叶片推送至设备后部的排屑口，直接对接车间的集中排屑系统或者配套的集屑车，不需要操作人员频繁停机清理工作台内部的积屑，切削液的回流槽采用大坡度设计，切削液带着细碎铁屑可以快速回流到水箱，不会在防护内部淤积。设备的操作站集成了手轮、状态指示灯、程序接口，所有的操作按键都布置在操作人员站立时手臂自然抬起可触及的范围内，紧急停止按钮设置在操作站、设备正面防护、设备后侧三个位置，出现异常情况时可以在多个位置快速停机，符合机床安全设计的规范要求。

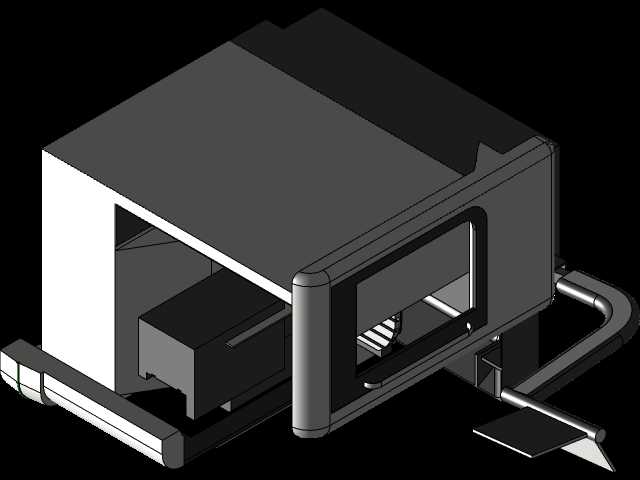

　　从建模的结构还原度来看，整个设备的外观曲面、钣金拼接缝隙、观察窗的边框弧度、门把手的安装位置、管线的走向都完全按照真实设备的结构比例还原，没有做简化处理，对于做车间布局仿真、设备演示动画、教学培训课件的从业者来说，这个模型的结构细节完全可以满足使用需求，不需要额外做细节补全。在做产线规划时，可以直接调用这个模型导入到产线仿真软件中，预留对应的操作空间、维护空间、物流通道，不需要再重新测绘设备的外形尺寸，所有的安装接口、开门轨迹、运动部件的行程范围都和真实设备一致，不会出现仿真时空间干涉的问题。对于机床设计从业者来说，这个模型的框架结构、防护设计、人机交互位置的布置，也可以作为中小型五轴加工中心结构设计的参考，尤其是对称式框架的筋板布置、运动部件的配重设计、防护钣金的折弯工艺细节，都贴合实际的加工制造工艺，不是脱离生产的理想化建模。
