OKUMA立式五轴加工中心结构设计

　　在航空航天结构件加工、精密模具型腔铣削、复杂曲面医疗零件制造场景中，五轴联动加工设备的结构合理性直接决定了零件加工精度与生产节拍，这款OKUMA立式五轴加工中心的三维结构还原，完全围绕实际车间加工的工况需求搭建。从设备实际用途来看，该设备可一次装夹完成零件五面的铣削、钻孔、镗孔、攻丝等多工序加工，避免多次装夹带来的定位误差，尤其适合带空间斜孔、复杂曲面、异形凸台的精密零件加工，覆盖汽车零部件、航空结构件、精密工装夹具的加工需求。

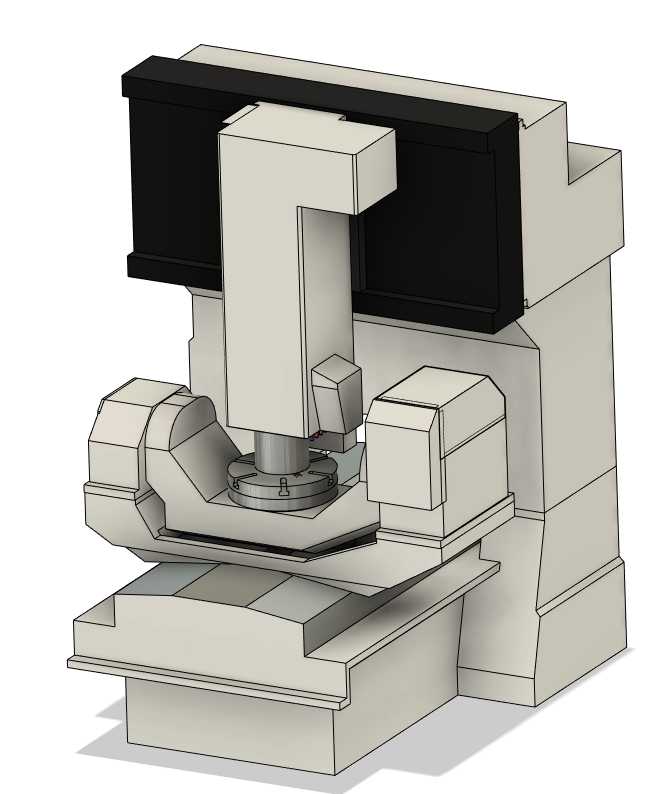

　　从产品功能特性来看，该设备采用双转台搭配立式主轴的结构布局，主轴沿Z向垂直布置，下方的双轴转台可实现A轴、C轴的回转摆动，配合X/Y/Z三个直线轴的进给，可实现刀具相对于工件的任意空间角度进给，加工过程中无需反复调整工件装夹姿态。主轴单元采用高刚性结构设计，可适配不同规格的铣刀、钻头等切削刀具，满足从粗加工大余量去除到精加工镜面成型的全工序切削需求，设备的床身采用整体式铸造结构，内部布置合理的加强筋结构，可抵消切削过程中的振动，保障大切深工况下的加工稳定性。

　　在产品设计思路上，整个结构的搭建优先保障刚性与运动精度的平衡，直线进给轴采用重载线轨搭配大直径滚珠丝杠的组合，既保证快移速度满足高效加工的节拍要求，又能承受重切削时的切削载荷。双转台的支撑结构采用对称式布局，转台回转过程中重心始终落在支撑轴承的承载范围内，避免偏载带来的回转精度损失，主轴箱与立柱的结合面采用宽导轨面设计，增大接触刚度，减少主轴悬伸带来的低头变形。防护结构的设计充分考虑车间加工的切屑、切削液飞溅问题，全封闭的外防护可将加工区域完全封闭，顶部的横梁结构预留了刀库安装位置，可根据需求扩展自动换刀功能，实现无人化连续加工。

　　从外形尺寸与安装边界来看，该设备整体采用立式布局，占地面积相比同规格卧式五轴加工中心更小，适合中小型机加工车间的设备排布，设备底部的安装基面预留了水平调节螺栓的安装位置，安装时需按照设备重量分布浇筑对应的混凝土地基，保障长期运行过程中设备不会出现基础沉降。设备的操作面板布置在机身前部右侧，符合操作人员的操作习惯，工件装卸区域位于设备前部，预留了足够的操作空间，方便操作人员吊装工件、清理切屑，设备后部预留了电气柜、液压站、冷却系统的安装空间，外接管线接口统一布置在设备后侧底部，方便车间管线排布，避免管线干涉设备运动部件。设备的运动行程设计充分覆盖常见精密零件的加工尺寸范围，双转台的承重能力可满足中小型复杂零件的装夹需求，主轴端面到转台台面的距离设计兼顾了短刀具刚性加工与长刀具深腔加工的需求，避免出现行程干涉或者刀具悬伸过长的问题。
