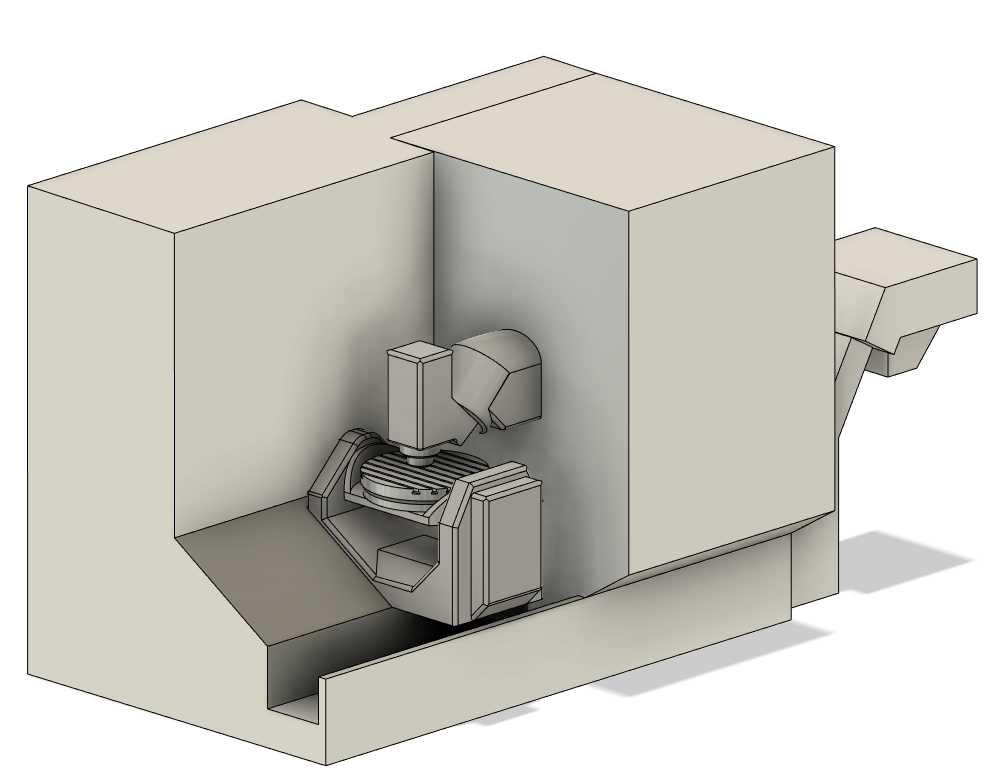

德玛吉DMU60P卧式五轴加工中心结构

　　在航空航天复杂结构件、高精度模具型腔、医疗植入物异形曲面的加工场景中，卧式五轴加工中心一直是解决多面连续加工、减少装夹次数的核心设备，本次呈现的德玛吉DMU60P卧式五轴结构，完全还原了量产机型的布局逻辑与结构细节。从实际加工用途来看，该设备可一次装夹完成工件五个面的铣削、钻孔、镗孔、攻丝等多工序加工，尤其适配带有空间斜孔、复杂曲面、多面体特征的零件加工，避免多次装夹带来的定位误差，大幅提升复杂零件的加工精度与生产效率，在精密零部件制造、模具加工、航空结构件生产领域应用广泛。

　　从功能特性来看，该机型采用卧式主轴搭配双轴回转工作台的结构布局，主轴单元具备高刚性设计，可适配不同转速区间的切削需求，既可以完成铝合金等轻金属的高速精加工，也能承载合金钢等硬质材料的重切削载荷；回转工作台具备高精度分度与连续联动能力，可配合主轴实现五轴五联动加工，满足空间曲面的连续走刀需求。设备的防护结构采用全封闭外罩设计，可有效阻隔切削液飞溅与切屑外溢，床身采用整体式铸铁结构，经过时效处理消除内应力，保障长期加工过程中的结构稳定性，切削区域的排屑通道倾斜设计，可引导切屑顺利排入排屑装置，减少人工清理的工作量。

　　在设计思路层面，该结构优先保障加工区域的操作可达性与维护便利性，操作侧的开门宽度可满足大型工件的吊装需求，主轴侧的维护窗口预留了足够的拆装空间，方便后期主轴保养、刀具系统更换等操作。整体布局遵循人机工程学逻辑，操作面板的安装位置适配操作人员站立操作的高度，减少长期操作的疲劳感；冷却系统、润滑系统的管路排布沿床身内侧走线，既避免管路外露被切屑刮损，也让设备外观更整洁。电气柜布置在设备非操作侧，与切削区域完全隔离，避免切削液、油雾进入电气元件造成故障，提升设备运行的稳定性。

　　从外形尺寸与安装边界来看，该设备整体占地遵循紧凑型五轴机床的设计逻辑，在保障600mm规格工作台加工行程的前提下，尽可能压缩了非功能区域的占地空间，安装时需要预留的操作维护空间可按照设备外轮廓周边预留不小于800mm的通道，满足工件吊装、日常维护、切屑清理的空间需求。设备的地基需要按照整体式机床的承重要求浇筑，预留地脚螺栓的安装位置，保障设备安装后的水平精度长期稳定；吊装位置按照床身预设的吊装孔设计，运输与安装过程中可通过吊装孔平稳起吊，避免结构受力变形。

　　从结构细节来看，刀库布置在设备侧方位置，可容纳足够数量的刀具满足多工序加工的自动换刀需求，换刀路径避开加工区域与操作通道，换刀过程中不会与工件、夹具产生干涉。主轴端面到工作台的距离设计覆盖了常用工装夹具的高度范围，可适配通用平口钳、专用定制夹具、回转类夹具等多种装夹方案，满足不同尺寸零件的加工需求。设备的排屑器接口位于床身尾部，可对接链板式排屑器，将加工产生的切屑自动排出设备外部，适配大批量连续生产的加工场景。
