松浦MC760V三轴立式加工中心结构设计

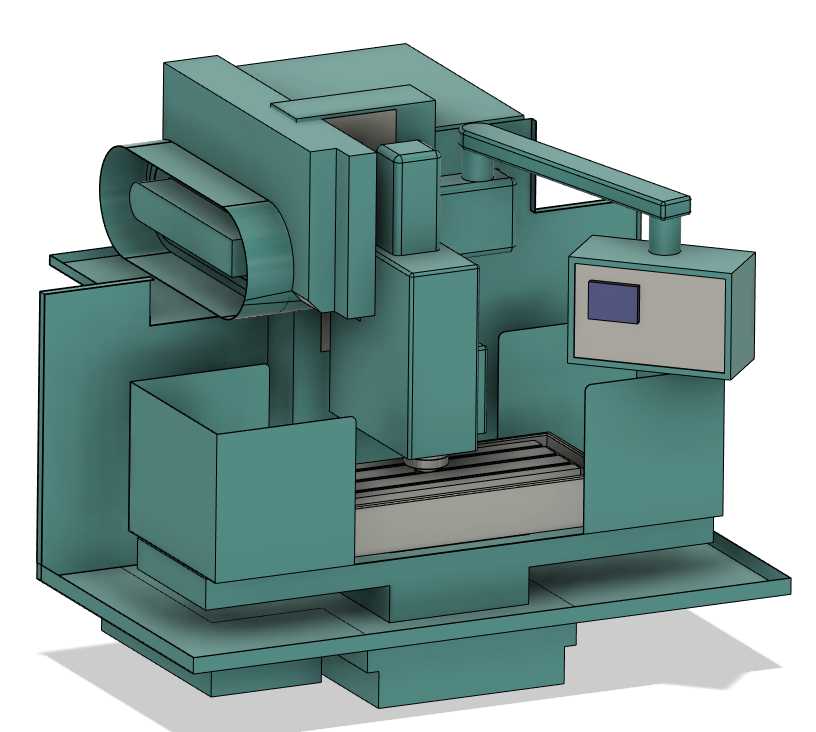

　　这款三轴立式加工中心的三维结构还原，完全围绕中小尺寸金属零件的批量精密加工场景搭建，日常适配模具型腔铣削、五金零件钻镗攻、铝合金结构件高速切削等常见机加工工况，在消费电子金属结构件、汽车小型零部件、工装夹具零件加工车间里属于通用性极强的主力设备。从结构设计逻辑来看，整体采用定梁式C型床身布局，床身底部做了加宽的支撑底座设计，安装时需要预留的地面边界尺寸可参考常规760行程立加的占地要求，横向宽度约2.6米、纵向深度约2.3米、整机高度约2.8米，设备安装时需要在底座四周预留不小于0.8米的操作与维护通道，顶部需要预留0.5米以上的管线排布与散热空间，地基需要做不小于200mm厚度的硬化混凝土地面，满足设备运行时的抗振要求。

　　主轴单元采用立式直连结构设计，主轴端面到工作台面的行程范围覆盖120mm到620mm区间，可装夹最大直径120mm的BT40规格刀柄，适配不同长度的铣刀、钻头、镗刀等切削刀具，主轴最高转速可满足常规铝合金高速铣削与钢材重切削的转速区间需求，主轴箱沿Z向导轨做上下进给运动，导轨采用重载线性导轨搭配滑块锁紧结构，重切削工况下可保证足够的刚性，减少切削颤振对加工精度的影响。工作台为矩形固定式结构，X向有效行程760mm、Y向有效行程460mm，工作台面做了标准T型槽设计，槽间距符合通用夹具安装标准，可直接装夹组合压板、平口钳、回转分度头等常规工装，最大承载重量满足中小型零件的装夹需求，工作台沿X、Y向做十字进给运动，

　　进给丝杠采用预拉伸结构设计，可抵消长时间运行产生的热变形，保证定位精度的稳定性。设备右侧的悬臂式操作面板做了可旋转调整结构，操作人员可根据站立位置调整面板角度，操作面板上集成了状态显示屏、进给倍率旋钮、主轴控制按键、急停按钮等常用操作组件，符合一线操作人员的操作习惯，减少操作时的移动距离。设备顶部的刀库采用前置式伞形结构设计，刀库容量可满足常规零件加工的刀具存储需求，换刀时主轴移动到换刀位置即可完成自动换刀动作，换刀路径做了干涉避让设计，避免换刀过程中刀具与工作台、夹具发生碰撞。外防护结构采用全封闭钣金设计，正面设置双开式防护门，门上安装透明观察窗，可在加工过程中观察内部切削状态，同时阻挡切削液与切屑飞溅，

　　防护门的开合行程做了限位设计，开门宽度满足工件上下料的操作空间需求，设备后侧预留了切削液回流、排屑机安装、电气管线接入的接口位置，可直接适配车间现有链式排屑机与切削液循环系统。从建模细节来看，所有钣金拼接处的折弯圆角、导轨安装面的凸台结构、主轴箱的加强筋结构、操作面板的安装支架都做了1:1还原，没有做过度的简化处理，结构工程师在做车间布局规划、设备改造设计、自动化上下料单元对接时，可直接参考该模型的尺寸边界做干涉检查，避免现场安装时出现尺寸不匹配的问题；做机床教学演示、结构原理讲解时，也可通过该模型直观展示立式加工中心的各部件运动关系与结构组成。
