松浦MC560V三轴立式加工中心结构

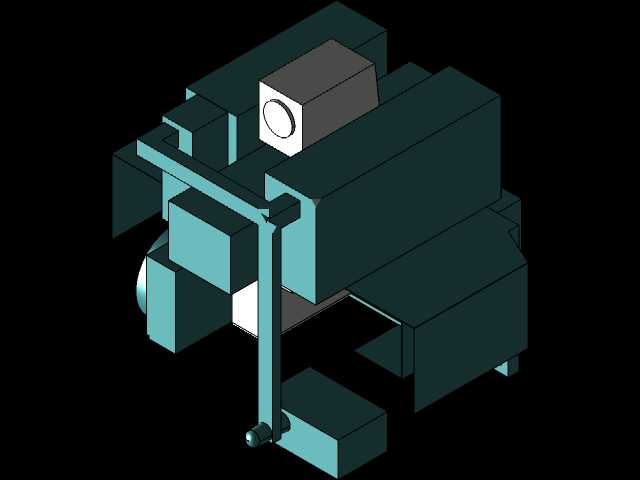

　　这款三轴立式加工中心的三维结构还原，完全围绕中小规格金属零部件的切削加工场景搭建，适配模具钢、铝合金、铸铁等常见机加工材料的铣削、钻削、镗削、攻丝等多工序加工需求，在通用机械零件加工、小型模具型腔加工、五金件批量精密加工场景中都有对应的应用空间。从结构布局来看，整机采用经典的定柱式立式结构，床身作为整台设备的承载基础，采用大截面箱型筋条布局设计，能够抵消主轴高速切削时传递的振动，保证加工过程的刚性支撑；主轴箱沿立柱导轨做Z向垂直进给运动，工作台沿床身导轨做X、Y向水平进给，三个进给轴的运动行程匹配560规格设备的常规加工范围，X向行程覆盖中小型零件的单次装夹加工长度，Y向行程适配常规夹具的安装宽度，Z向行程满足不同高度工件的加工深度需求，各轴的行程边界在建模时完全按照实际设备的运动干涉范围做了约束，能够直观呈现各运动部件的极限位置，避免实际安装布局时出现空间干涉问题。

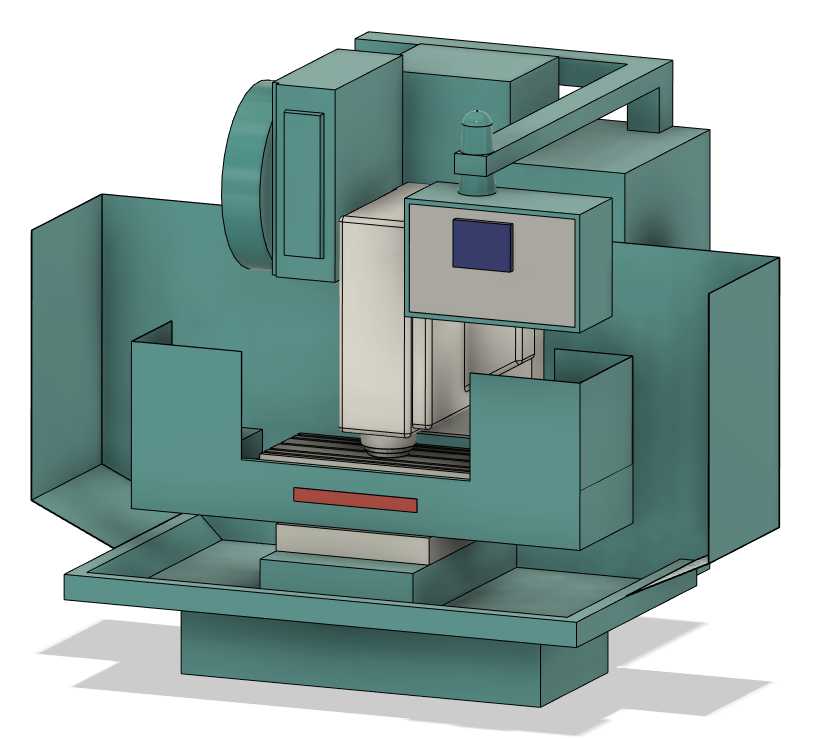

　　从功能特性的还原来看，模型完整呈现了主轴单元、进给传动单元、操作面板、冷却防护、排屑结构的相对位置关系：主轴单元位于主轴箱下端，采用皮带传动或直连传动的常规立式加工中心布局，能够适配不同转速区间的切削需求，刀库位置设置在机身侧部，符合老式立式加工中心的斗笠式刀库安装位置，能够完成自动换刀动作的空间预留；操作面板悬挂在机身前部右侧，符合操作人员站在设备前方的操作人机工程高度，操作时无需大幅度侧身即可完成程序输入、参数调整、启停控制等操作；全包围的防护结构覆盖了加工区域的四周，底部设置倾斜的排屑斜面，切削液带着切屑能够顺着斜面流向机身后部或侧部的排屑器位置，避免切屑在加工区域堆积。

　　建模过程中，对设备的安装边界做了精准的尺寸还原：整机的占地面积匹配中小型机加工车间的设备布局间距要求，设备底部的安装地脚位置、调节螺栓的预留空间都做了对应呈现，车间做布局规划时可以直接参考模型的外轮廓尺寸预留操作空间、维护空间，设备前部预留的操作开门空间、侧部预留的电气柜维护开门空间、后部预留的冷却系统维护空间都在模型中有明确的边界体现，不会出现布局时空间预留不足的问题。另外，模型也还原了老式立式加工中心的典型结构特征，比如主轴箱的配重块布局、导轨的硬轨支撑结构、机身外部的管线排布走向，这些细节对于做设备改造、二手设备评估、加工工艺适配的从业者来说，能够直观获取设备的结构特征，不需要到现场测绘就能判断设备的加工适配范围，比如硬轨结构的设备更适合重切削的铸铁、钢件加工，不适合过高进给速度的铝合金高速加工，这些结构特征都能在模型中直观体现。

　　在实际生产场景中，这类老式三轴立加往往承担车间里的通用加工任务，不管是单件小批量的设备维修配件加工，还是中小批量的常规零件量产，都能稳定适配，模型还原的结构细节能够帮助工艺人员快速判断工件装夹后的运动干涉情况，比如较高的工件装夹在工作台上后，Z向抬刀到最高位置时是否会和主轴箱下端发生碰撞，工作台移动到X向极限位置时夹具是否会和机身防护发生干涉，这些问题都可以通过三维模型提前做模拟验证，减少实际试切时的碰撞风险。同时，对于做设备数字化建模、虚拟车间搭建的从业者来说，这款模型的结构比例准确，各部件的相对位置符合真实设备的装配关系，不需要做大幅度的比例调整就能直接导入虚拟场景中使用，还原车间的真实设备布局效果。
