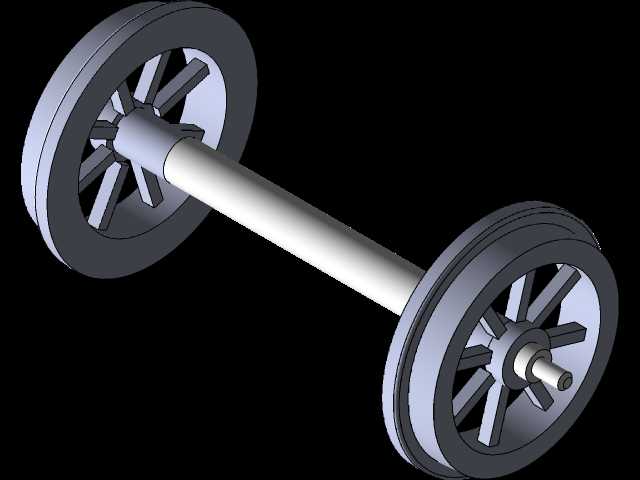

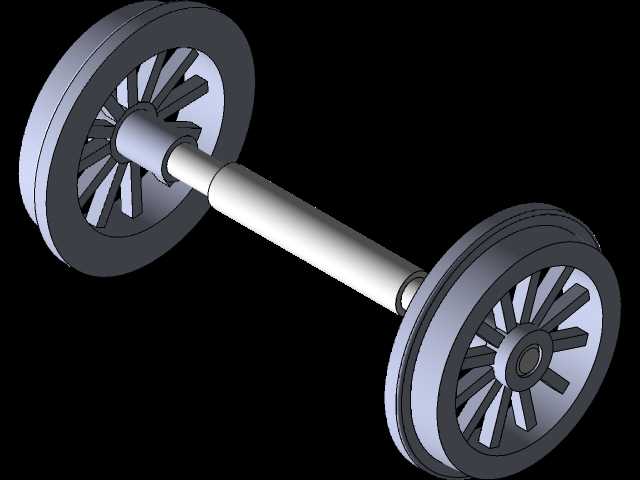

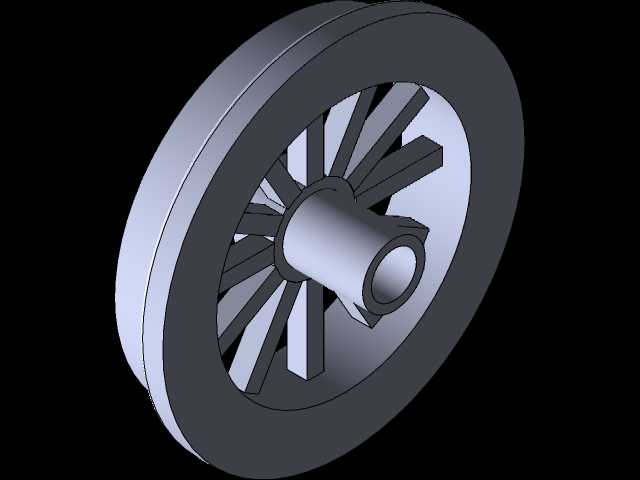

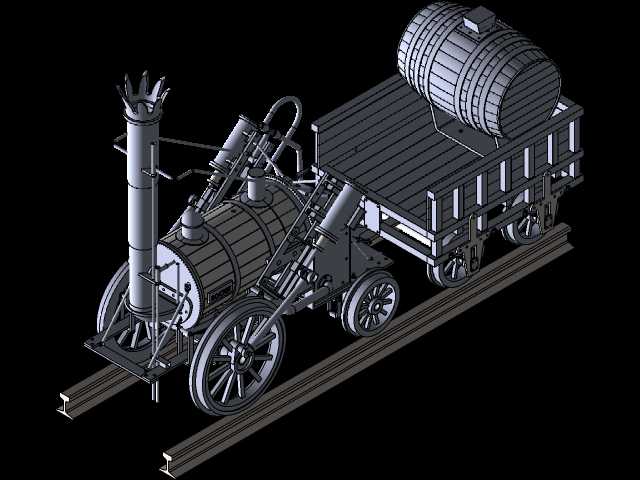

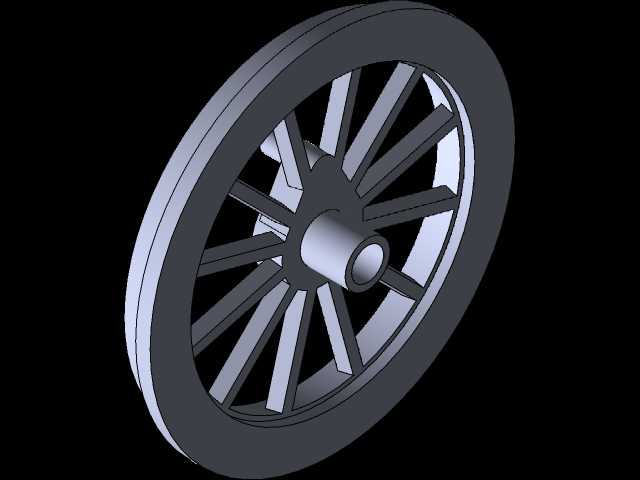

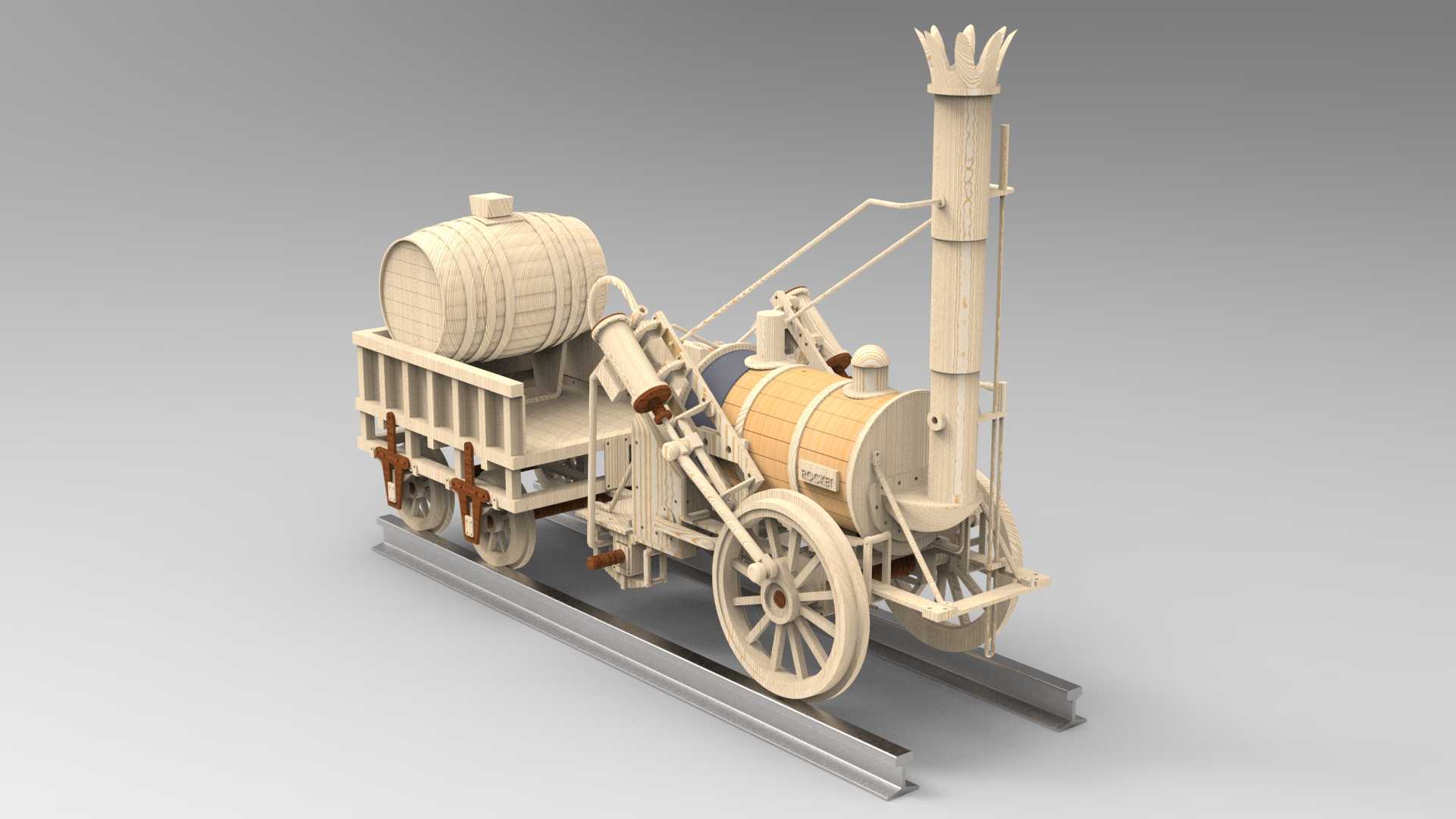

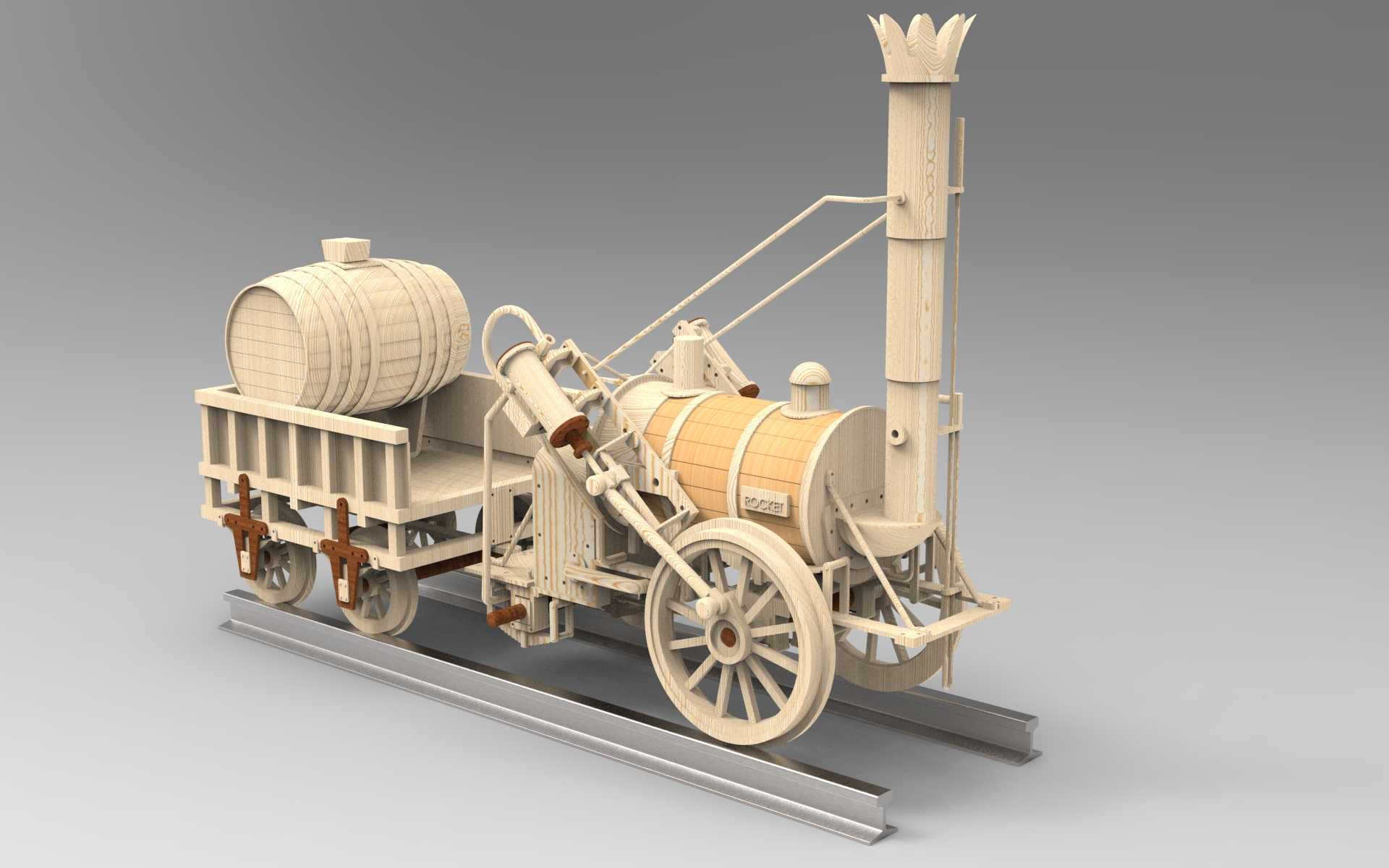

史蒂芬森火箭机车辐条式动轮结构

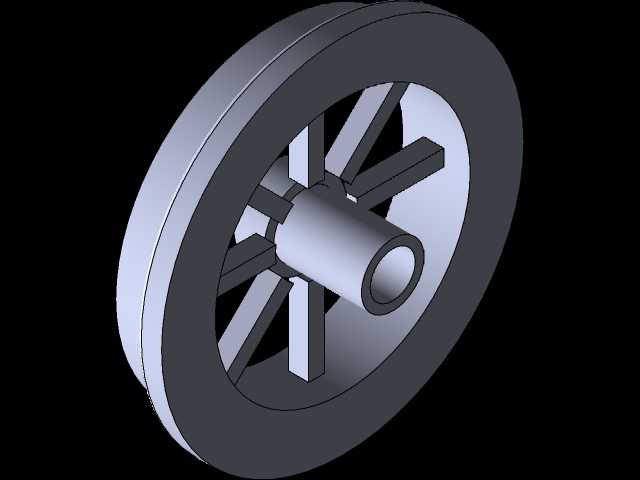

　　该轮组为早期蒸汽机车走行部核心承载构件，对应史蒂芬森火箭号机车的动轮设计，主要应用于窄轨铁路试验线、复古机车复原项目、铁路科普展陈场景中，承担机车整备重量传递、轮周牵引力输出、轨道导向的核心功能。轮体采用辐条式承载结构，区别于后期的箱型辐板轮，这种开放式辐条设计在19世纪初的冶金工艺条件下，能够在保证轮体径向承载能力的前提下，大幅降低轮体自身转动惯量，减少机车启动阶段的动力损耗，同时便于铸造过程中的型砂清理与缺陷排查，适配当时的铸铁成型工艺水平。轮缘部分采用大厚度圆弧过渡设计，踏面匹配早期铸铁轨道的廓形，轮缘高度控制在合理范围，既能够避免轮对通过小半径曲线时发生脱轨，也不会因为轮缘过高增加轮轨接触的侧向磨耗。

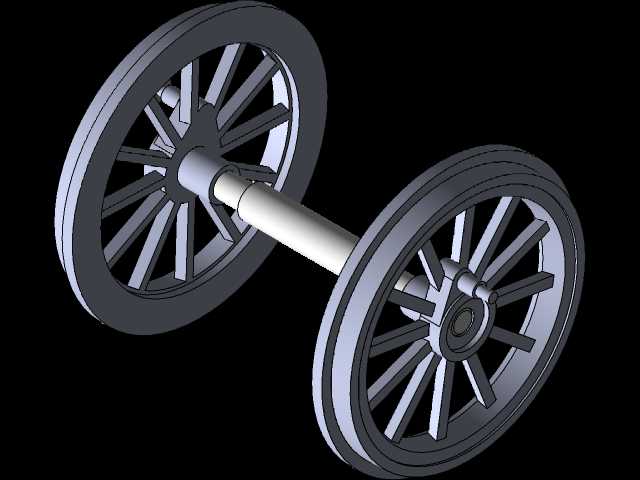

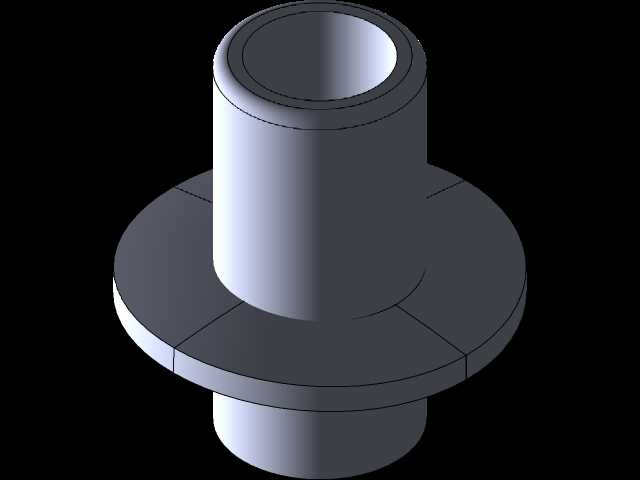

　　轮毂部分为阶梯式通孔结构，中心大直径段用于压装车轴，轴孔配合面预留过盈量，满足热装工艺的装配要求，轮毂外侧延伸出的短轴段用于安装连杆驱动销，承接气缸活塞通过连杆传递的往复动力，将直线运动转化为轮体的旋转运动，驱动整台机车行进。辐条采用等强度变截面设计，靠近轮毂位置的辐条截面厚度更大，向轮缘方向逐步收窄，每根辐条的排布角度经过受力优化，能够均匀传递轮周扭矩，同时缓冲轨道接缝带来的垂向冲击，避免应力集中导致的辐条断裂问题。从安装边界来看，轮体的轴向宽度需要匹配早期机车的轴箱定位尺寸，轮背与轴箱端面的间隙预留足够的窜动量，适配轨道不平顺带来的轮对横向位移，驱动销的偏心距严格匹配气缸活塞的行程参数，保证配气机构与轮组转动的相位匹配，

　　避免运动干涉。在实际应用场景中，这类辐条动轮除了复古机车的复原制造外，也常被用于铁路主题的工业展陈、教学教具制作，其结构能够直观展示早期蒸汽机车的动力传递逻辑，帮助从业者理解轨道交通行走机构的演化脉络。设计过程中需要重点校核辐条的疲劳强度，由于铸铁材料的抗冲击性能有限，辐条与轮毂、轮缘的连接位置均做了大圆角过渡，减少应力集中系数，同时轮体的静平衡精度需要控制在允许范围内，避免机车高速运行时出现轮对跳动，加剧轨道与轮体的磨耗。踏面部分的硬度需要高于辐条与轮毂，通过表面冷硬处理提升耐磨性能，延长轮体的服役周期，轮缘的倒角设计也充分考虑了道岔通过的兼容性，能够顺利通过早期铁路的固定式道岔结构，不会发生轮缘卡滞问题。
