单缸平衡梁式蒸汽机结构设计

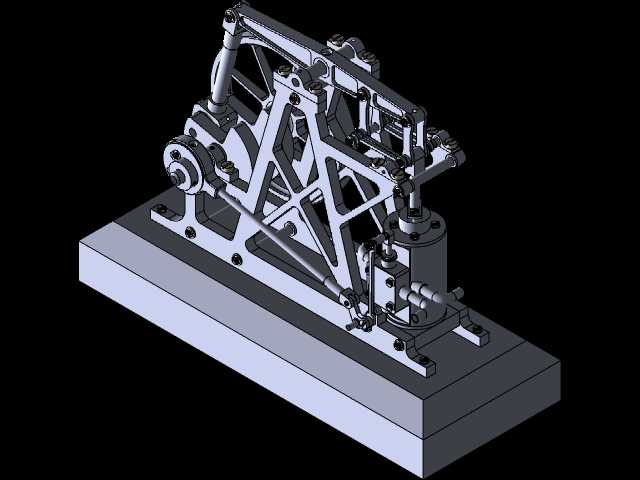

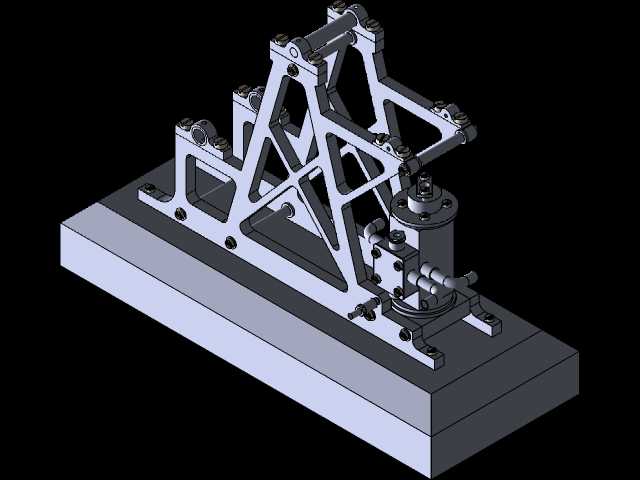

　　这款单缸平衡梁式蒸汽机的结构设计，核心围绕早期蒸汽动力装置的动力传递逻辑展开，整体采用落地式安装布局，厚重的矩形铸铁底座承担整机的承重与安装定位功能，底座上预留的多组螺栓安装孔可直接将设备固定在混凝土或钢制设备基础上，安装时需保证底座上平面的平面度公差不超过0.1mm/m，避免运行过程中因基础不平导致的传动卡滞、轴系偏磨问题。

　　从实际应用场景来看，这类平衡梁结构的蒸汽机最早应用于小型工厂动力输出、矿山辅助提升设备、小型船舶辅机动力等场景，相较于立式直连蒸汽机，平衡梁结构可以将活塞的垂直往复运动通过横梁支点转换为曲轴的旋转运动，同时平衡梁自身的配重结构可以抵消活塞、连杆往复运动产生的惯性力，大幅降低整机运行时的振动幅值，在低速大扭矩输出工况下的运行稳定性远优于同功率的直列式蒸汽动力装置。

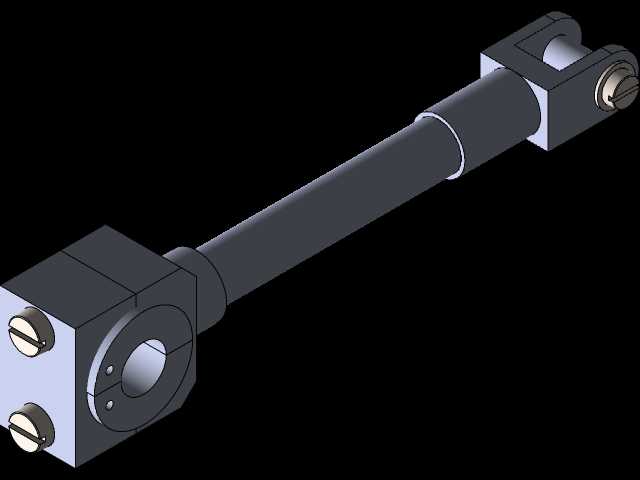

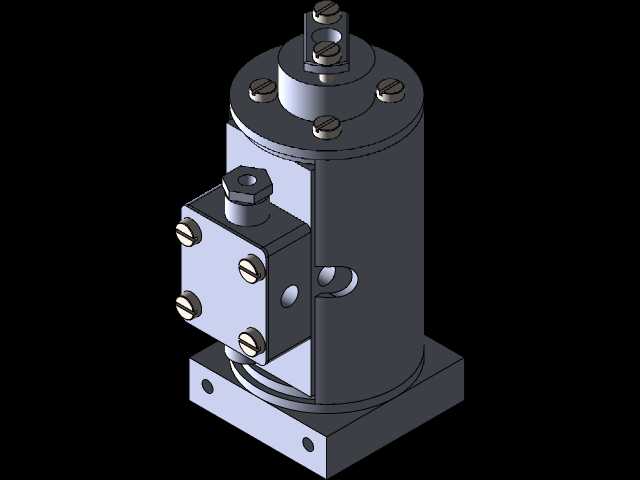

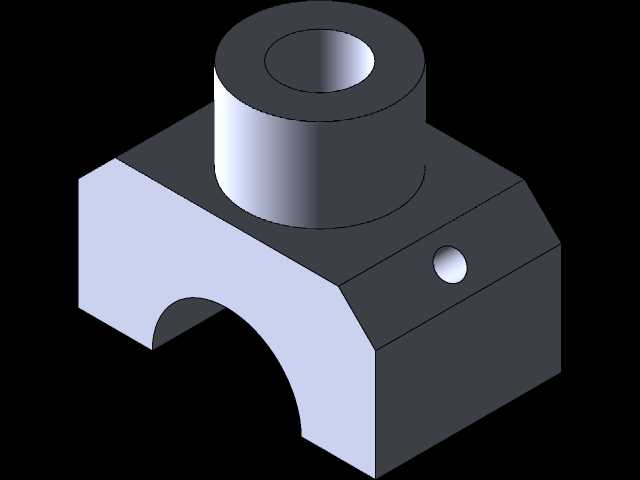

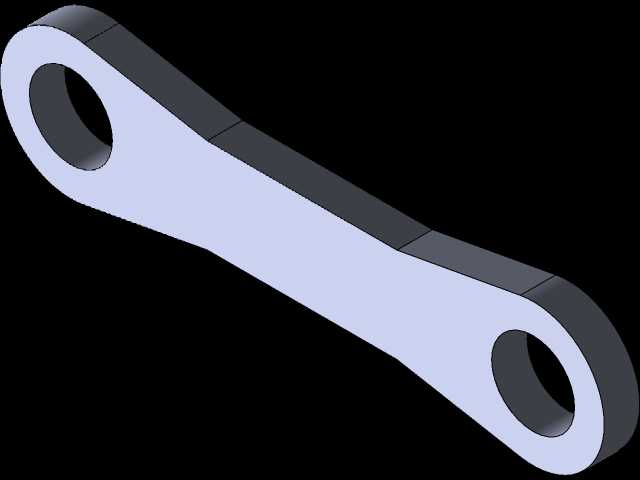

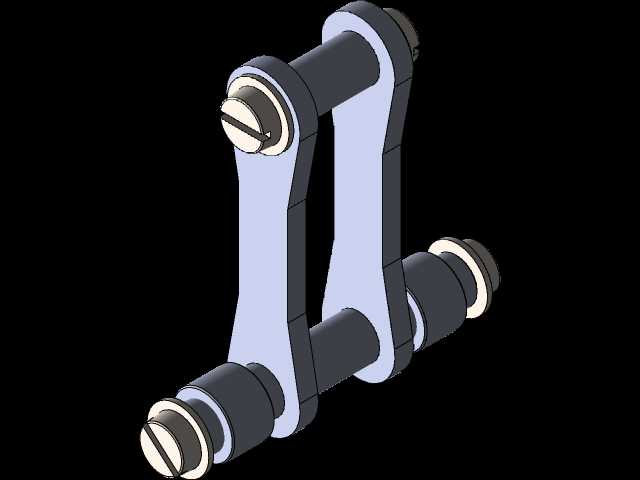

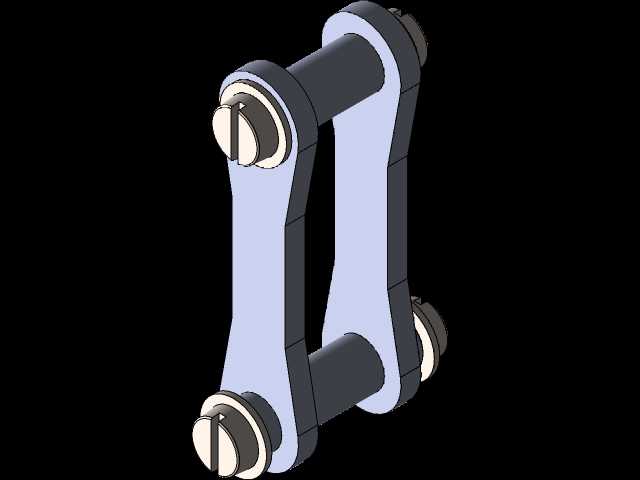

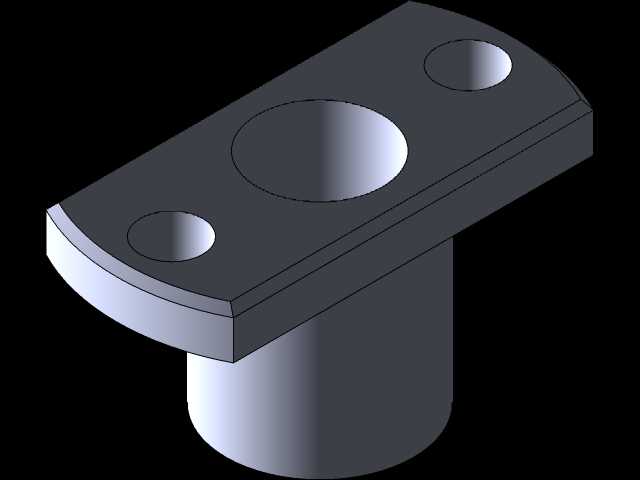

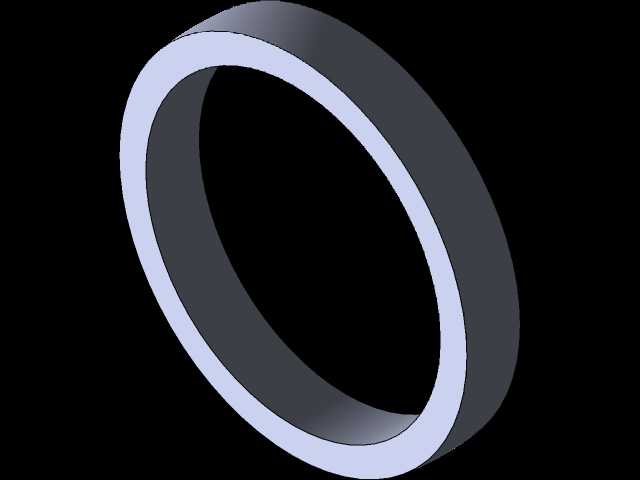

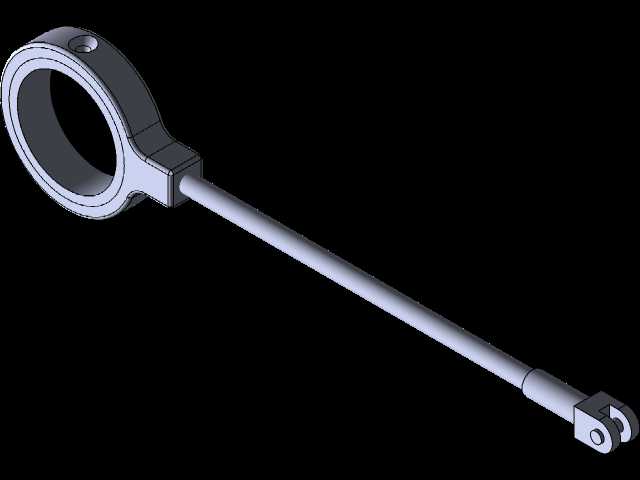

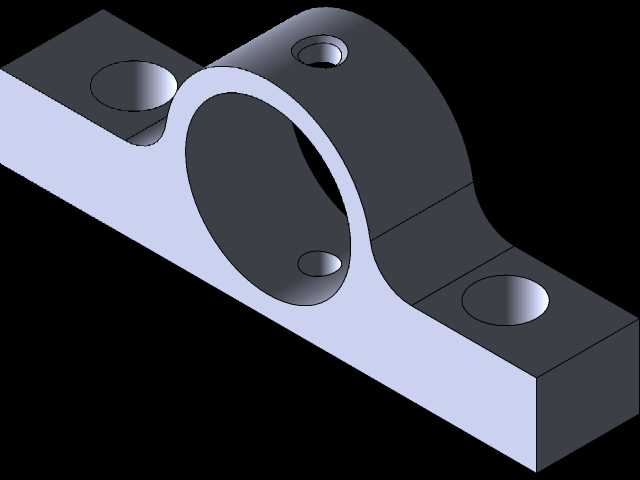

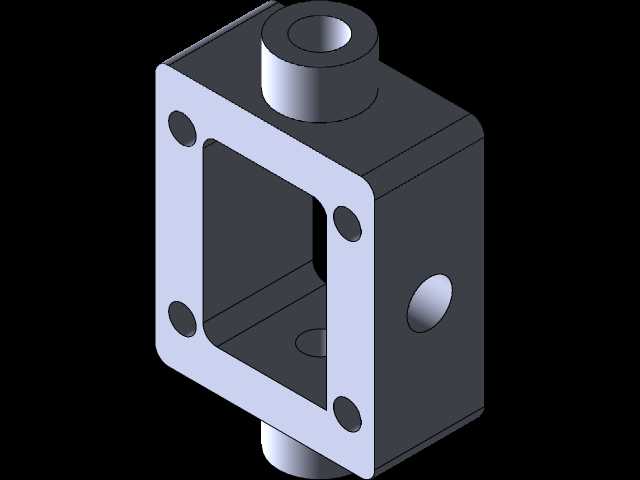

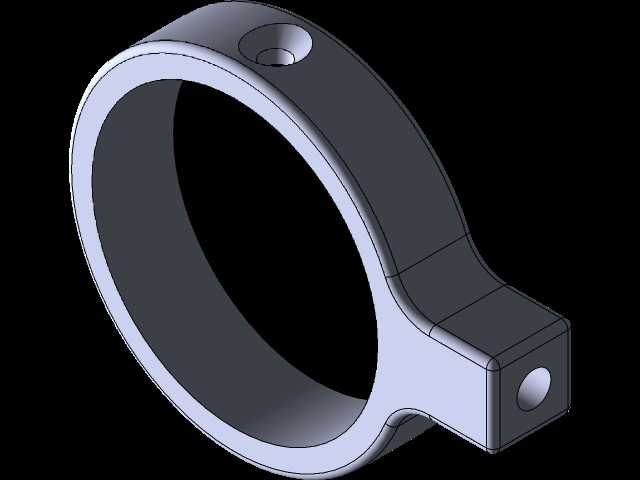

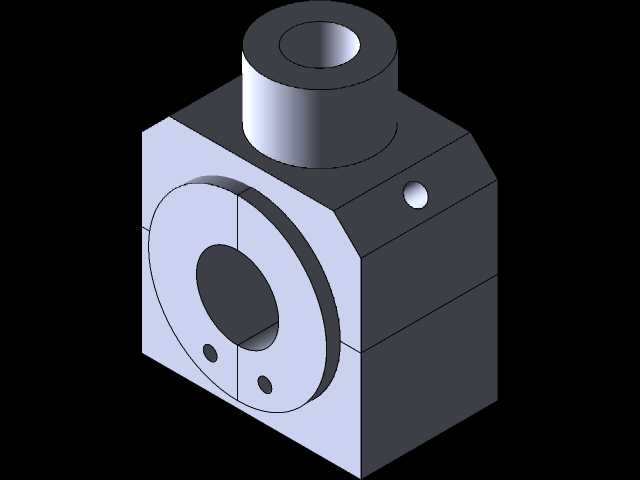

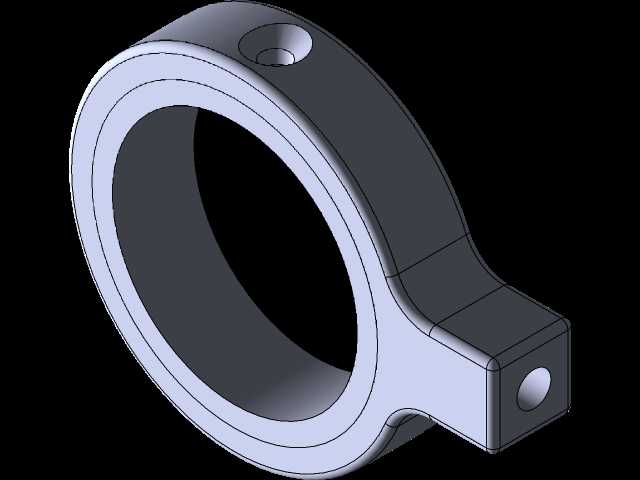

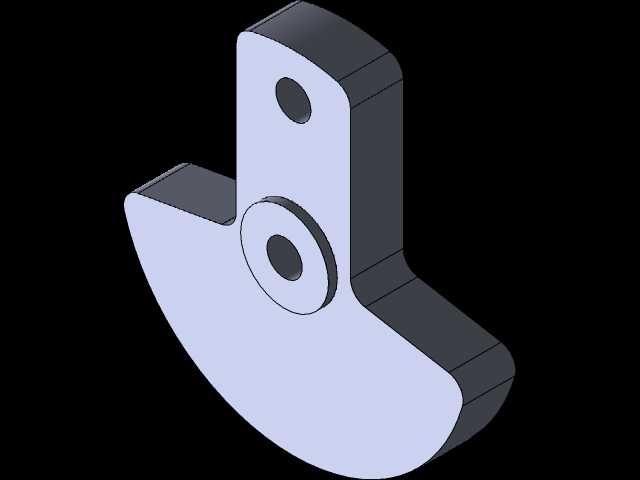

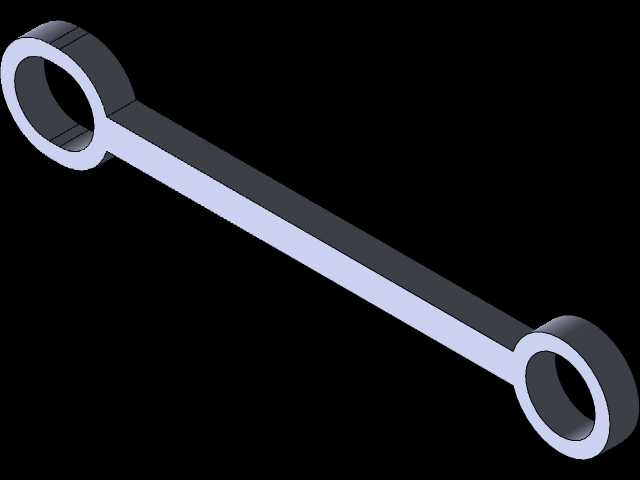

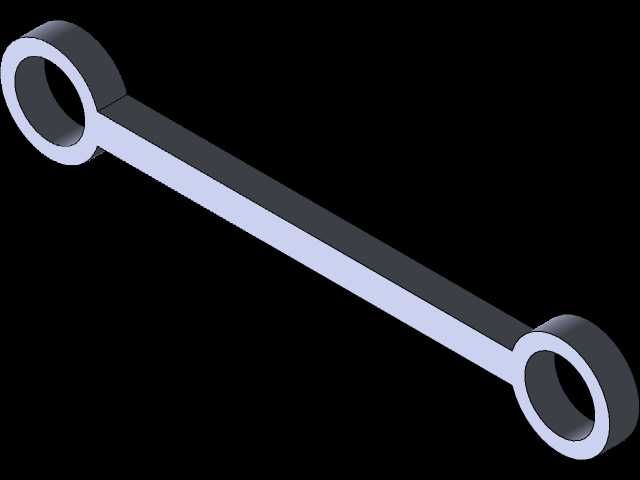

　　设备的核心功能是将高压蒸汽的热能转换为旋转机械能输出，单缸立式布置的汽缸采用分体式阀室设计，滑阀配气机构布置在汽缸侧方，通过偏心轮带动的阀杆控制进排气时序，平衡梁的支点采用带油杯的滑动轴承结构，横梁两端分别通过十字头连接活塞连杆与曲轴连杆，十字头的导向面与底座上的一体式导向轨配合，保证活塞运动过程中始终保持垂直方向的直线度，避免活塞环与汽缸壁出现偏磨，延长密封件的使用寿命。

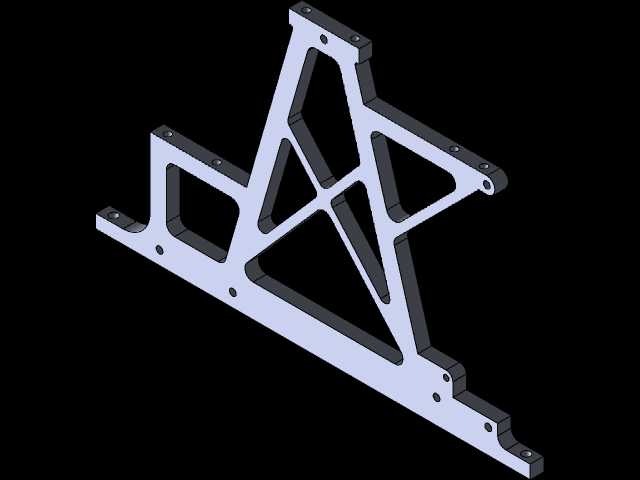

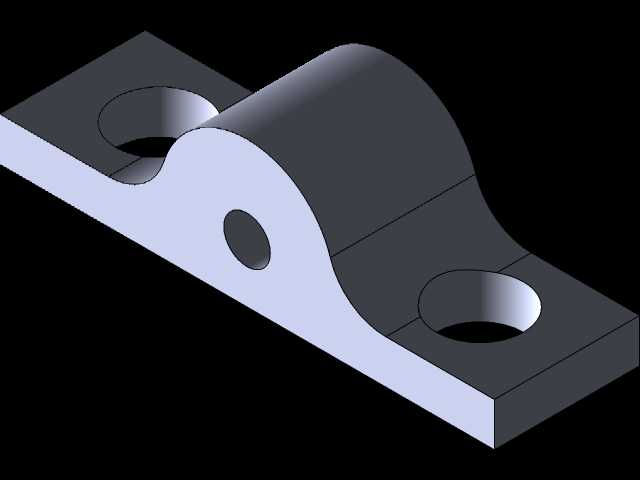

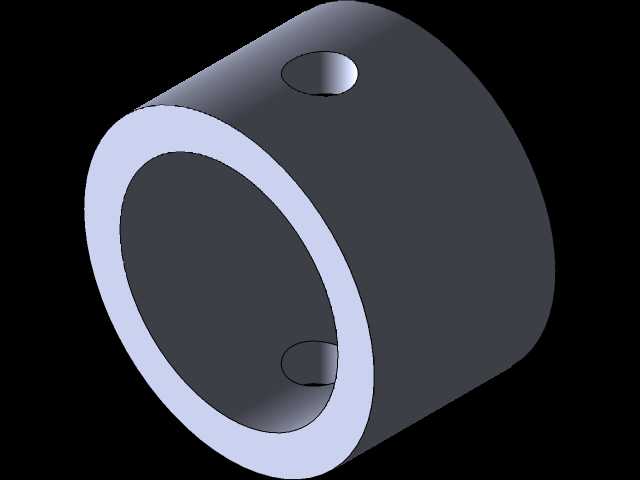

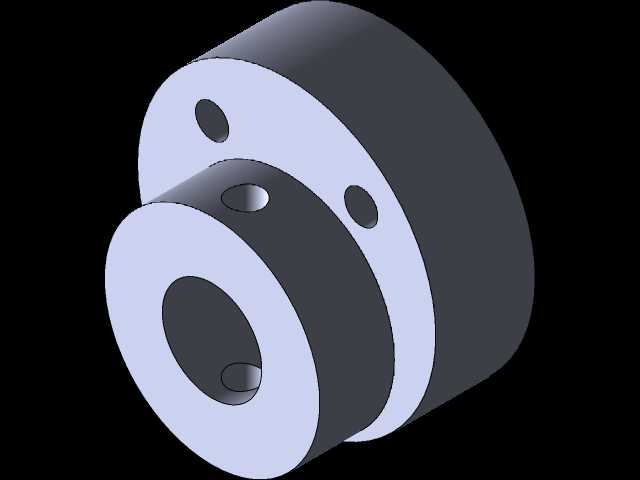

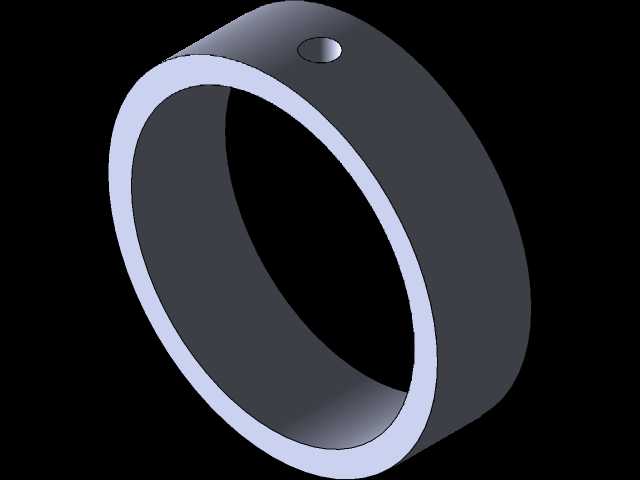

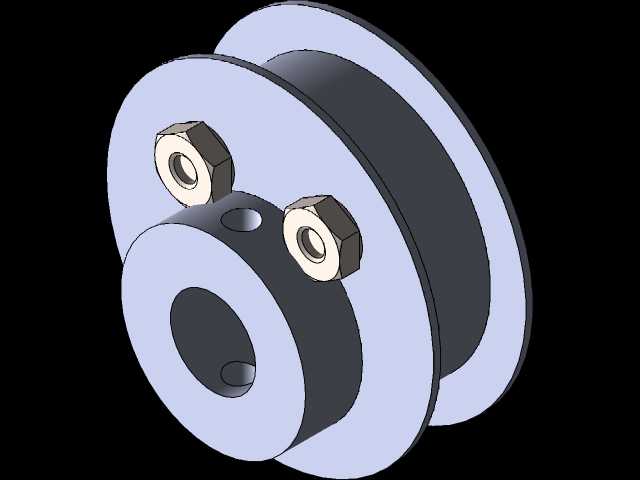

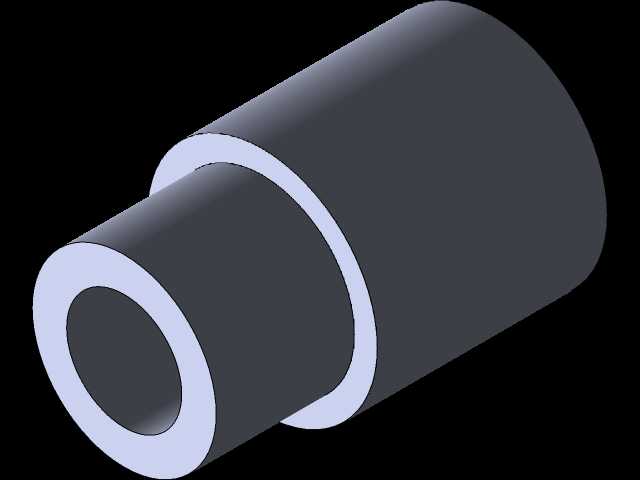

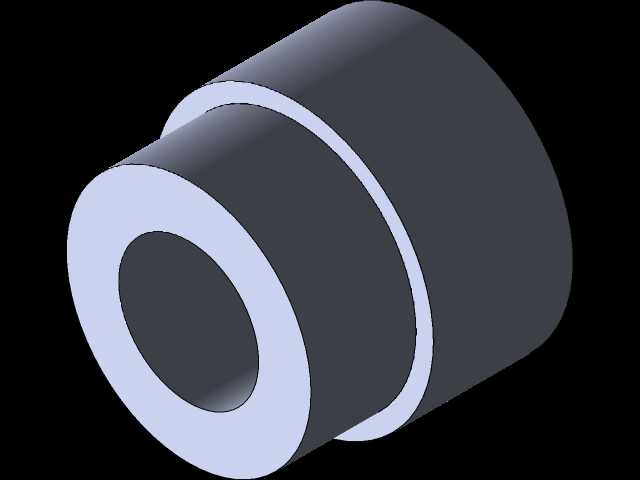

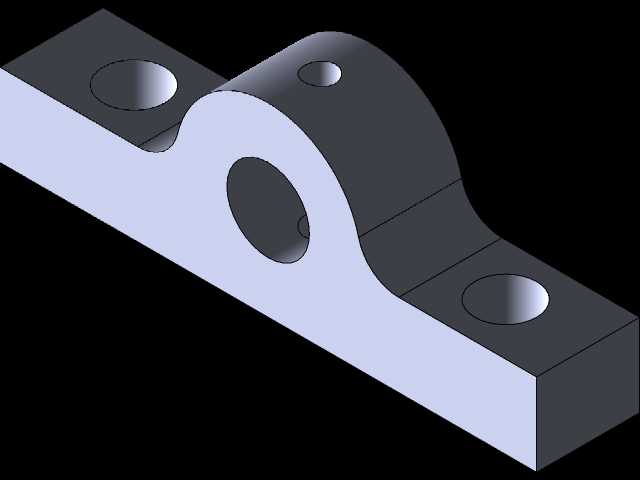

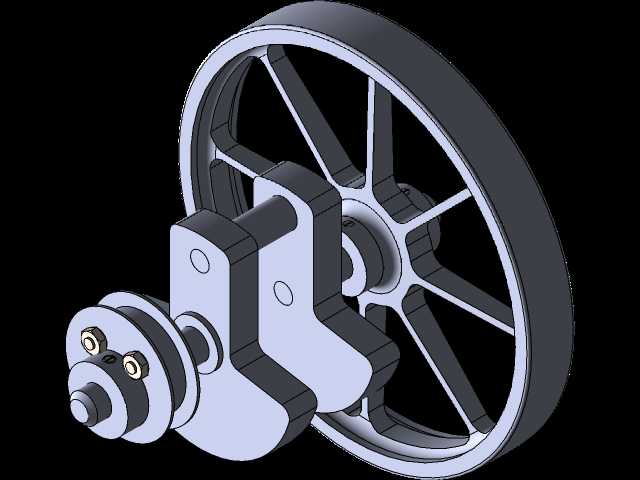

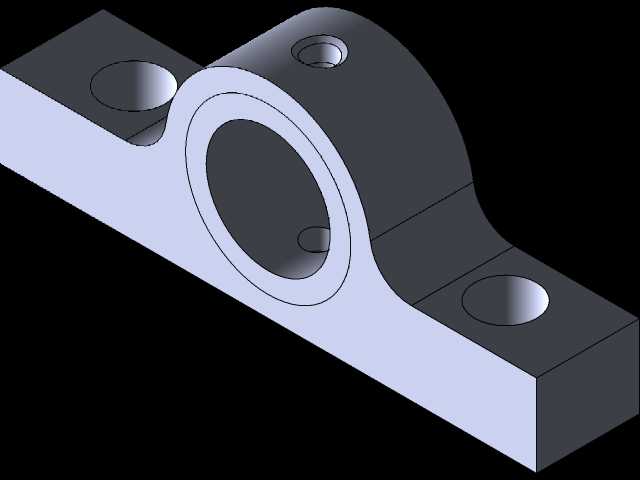

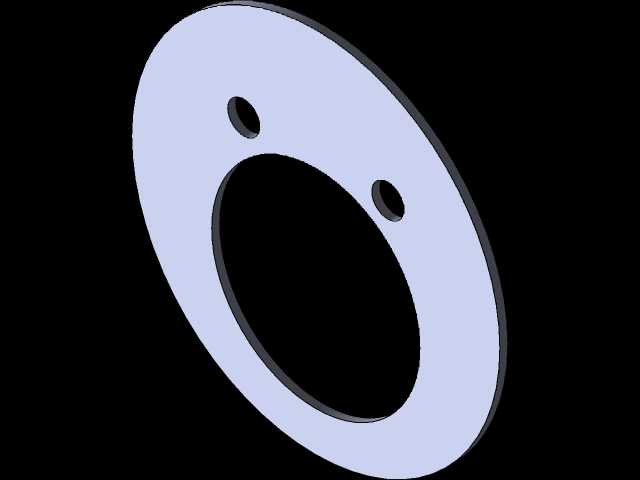

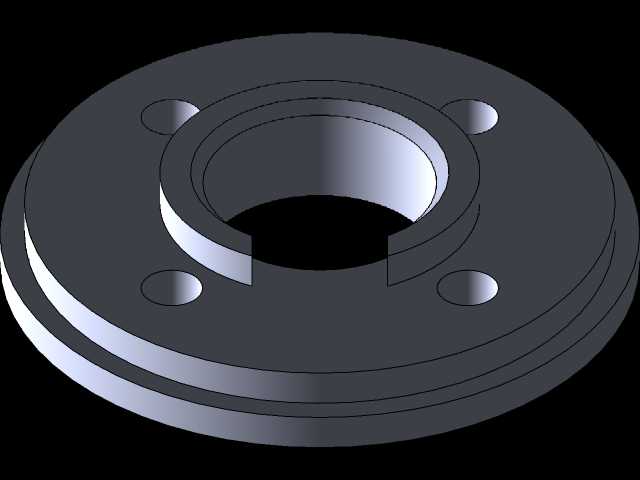

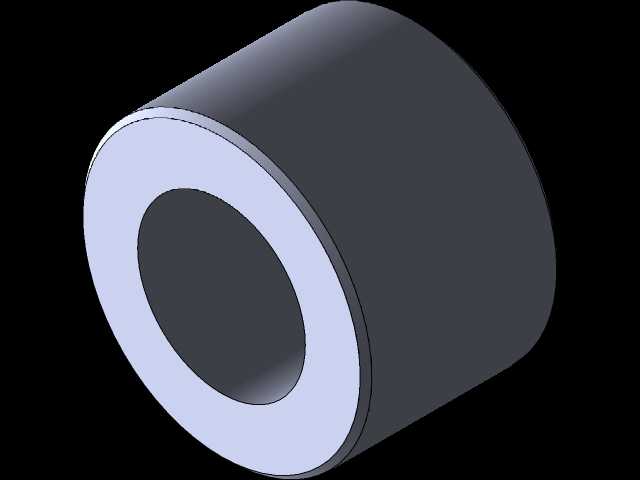

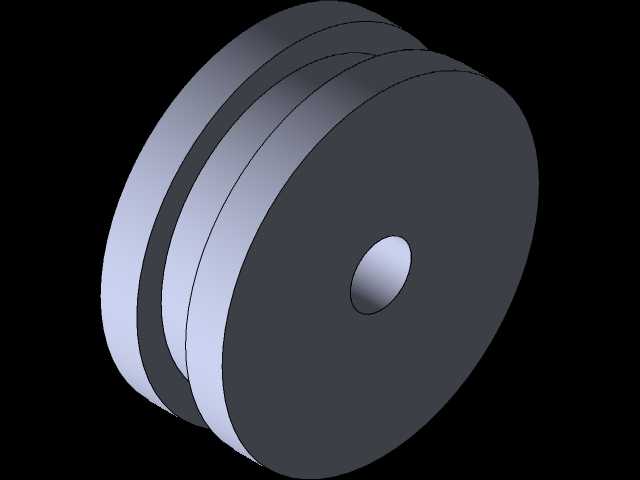

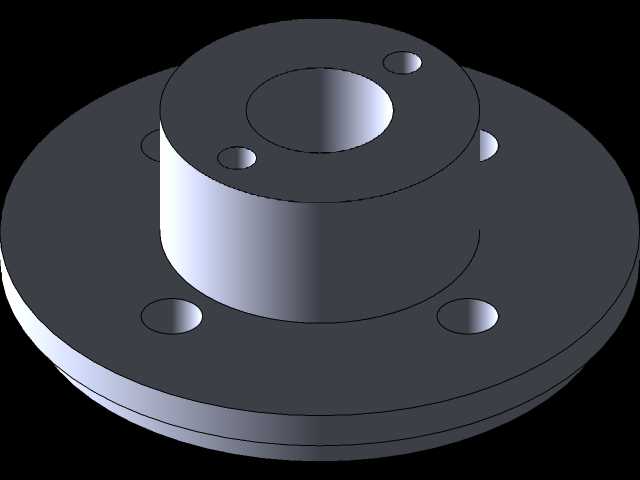

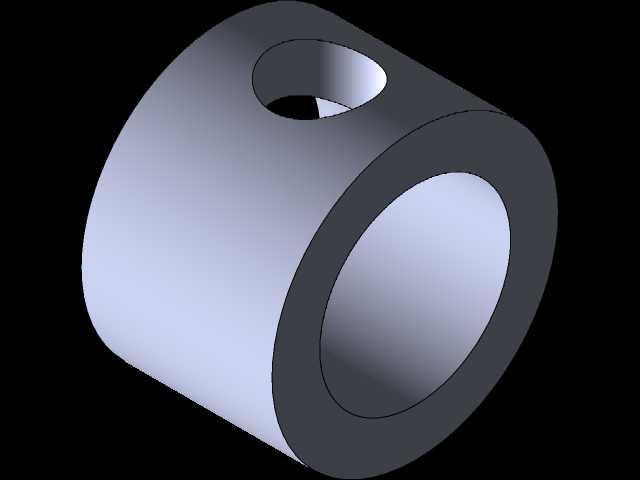

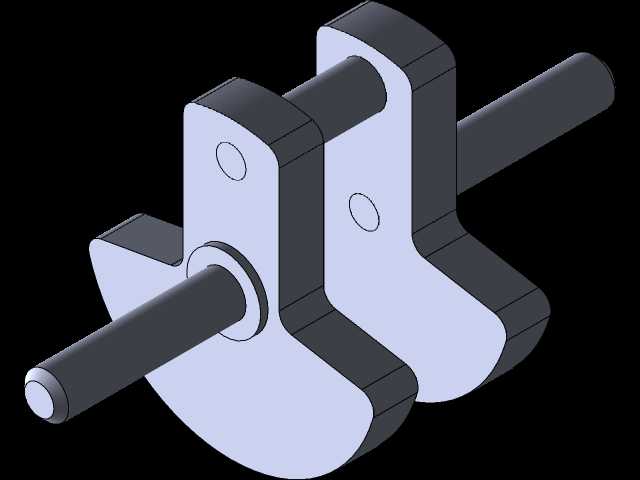

　　设计过程中优先考虑了机构的运动可靠性，所有铰接转动位置均采用可拆卸的轴套结构，便于后期维护更换易损件，机架部分采用桁架式镂空结构，在保证整体结构刚度满足传动受力要求的前提下，尽可能降低整机的自重，减少铸造过程中的材料消耗。曲轴部分采用偏心轴整体锻造结构，两端支撑轴承座直接集成在底座上端面，输出端延伸出机架外侧，可通过皮带轮、齿轮等传动部件连接被驱动设备，输出端的轴伸尺寸、键槽规格均匹配通用工业传动件的安装标准，无需额外定制转接件即可完成与水泵、发电机、小型机床等负载的对接。

　　从安装边界来看，整机的横向、纵向、高度方向的外轮廓尺寸均适配小型厂房的设备安装空间，底座的安装孔位间距符合通用小型动力设备的基础尺寸规范，设备运行时的侧向倾覆力矩通过底座的配重结构平衡，无需额外加装地脚螺栓以外的固定结构。配气管路的接口布置在汽缸侧方的预留位置，接口规格匹配常规工业蒸汽管路的法兰标准，进汽、排汽管路的走向不会与平衡梁、连杆等运动部件产生干涉，管路安装时预留的热膨胀补偿间隙可以避免设备热态运行时的管路应力变形。

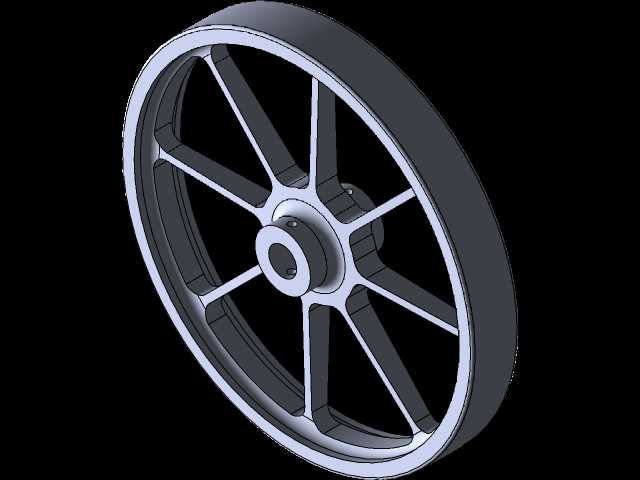

　　整个传动机构的运动逻辑经过反复校核，平衡梁的摆动角度、曲轴的偏心距、连杆的长度三者的参数匹配，保证活塞在整个行程中的运动加速度曲线平滑，不会出现传动死点，即使在低蒸汽压力工况下也能顺利启动。飞轮布置在曲轴的非输出端，厚重的轮缘结构可以储存旋转动能，平衡单缸蒸汽机做功行程的扭矩波动，让输出轴的旋转运动更加平稳，适合驱动对转速稳定性有一定要求的工作机械。所有运动部件的润滑点均采用集中注油设计，日常维护时可以通过外露的油杯完成所有轴承、铰接点的润滑作业，无需拆解设备外壳，大幅降低了后期运维的工作量。
