伯纳斯双缸往复式蒸汽动力装置结构

　　这款双缸蒸汽动力结构，核心面向小型蒸汽动力演示、复古动力装置复刻、教学实验场景的结构参考需求，在机械原理教学、小型蒸汽动力装置改装、复古动力模型制作领域都能提供直接的结构参考。从实际用途来看，该结构通过双缸配气机构将蒸汽的压力能转化为旋转机械能输出，相比单缸蒸汽机，双缸错相位布置的结构能够大幅降低动力输出的死点概率，让曲轴运转的平顺性得到明显提升，在低蒸汽压力工况下也能顺利启动，不需要额外的飞轮助力辅助启动。

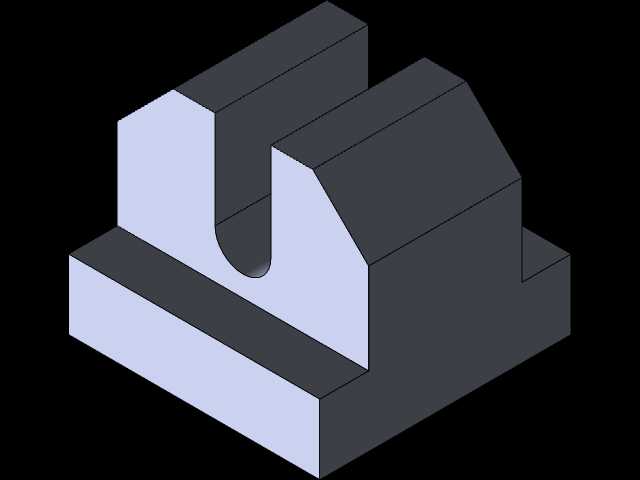

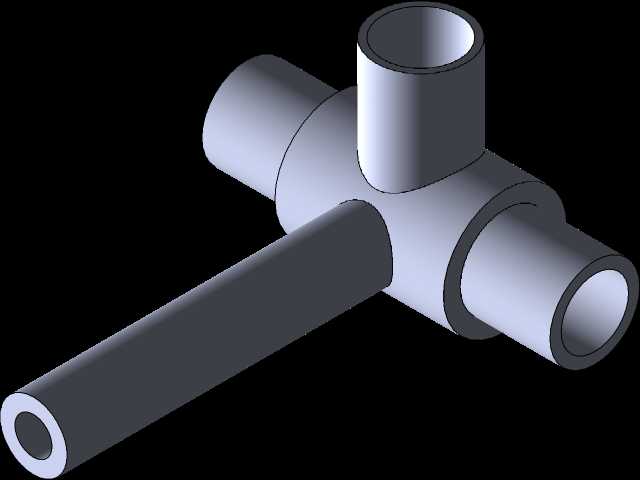

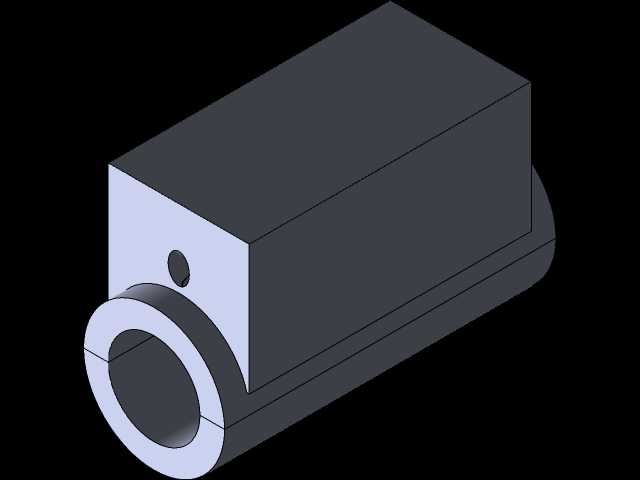

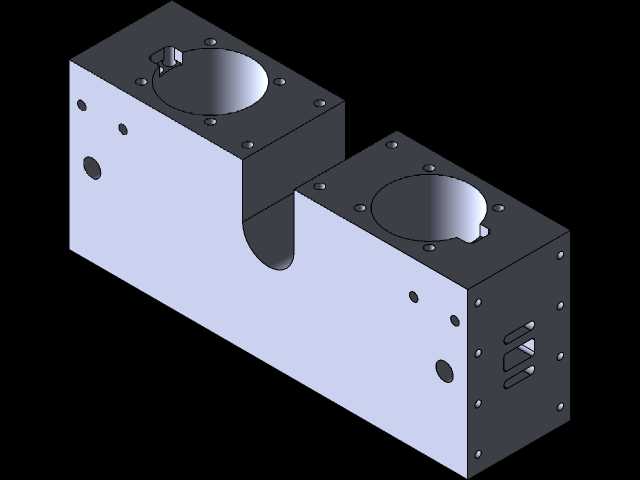

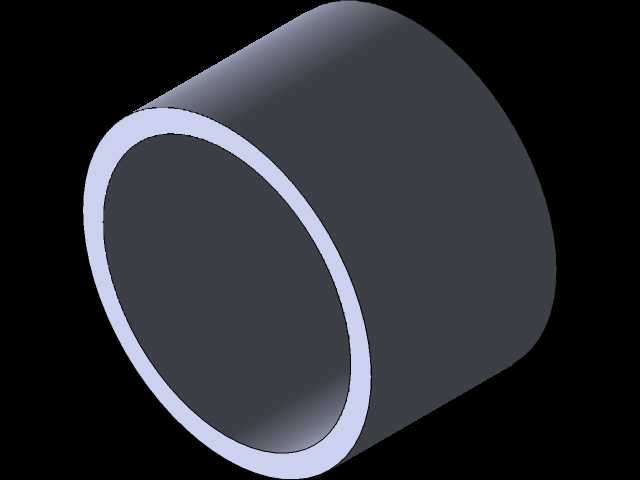

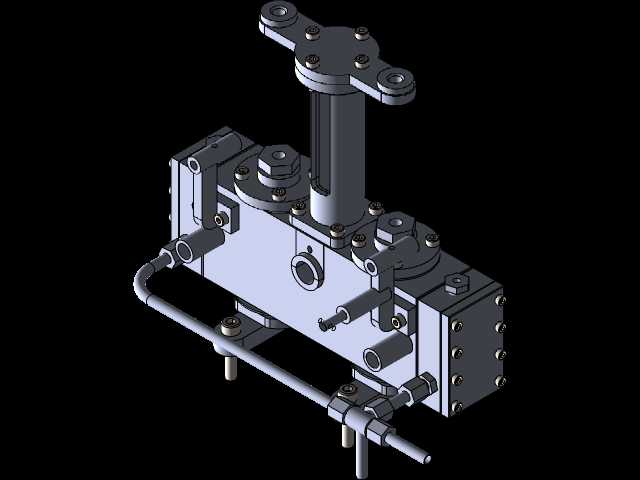

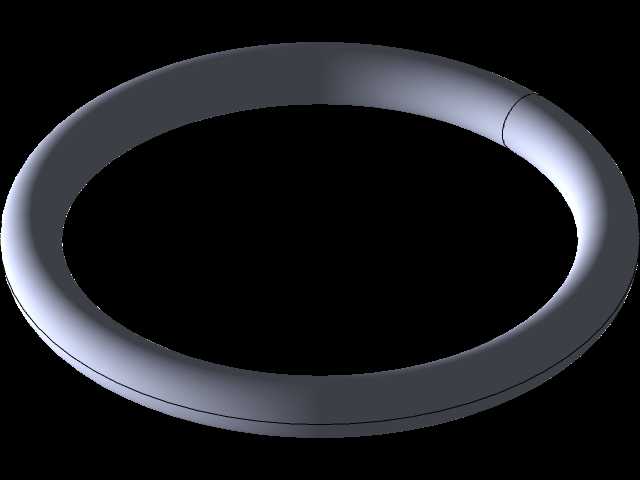

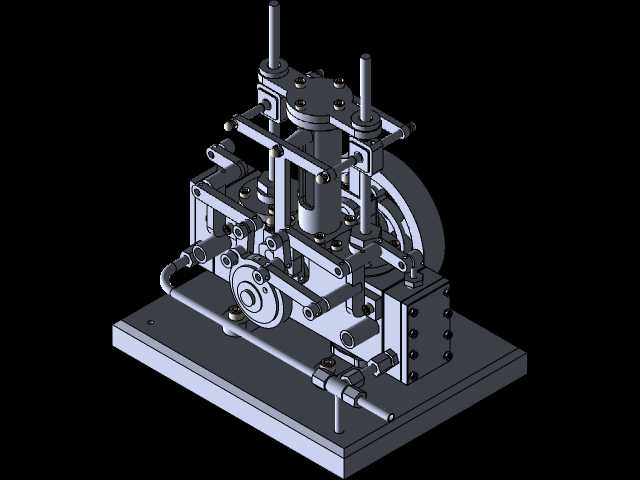

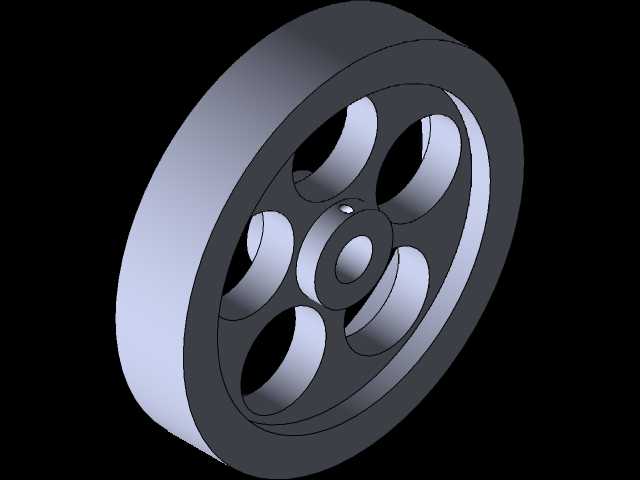

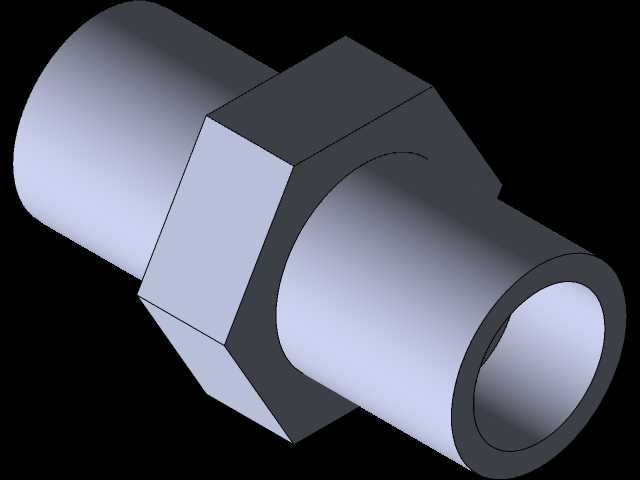

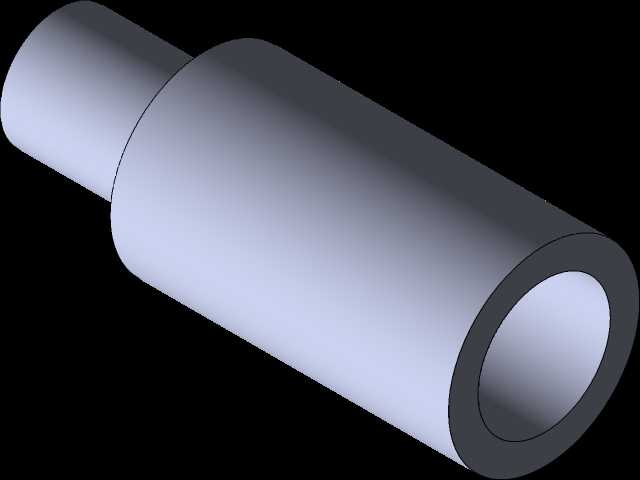

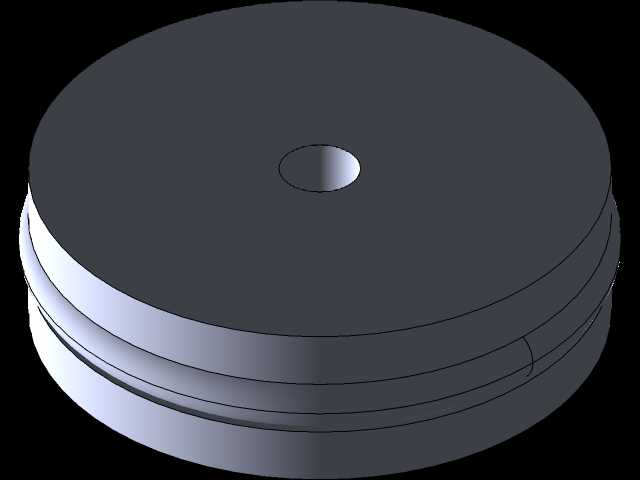

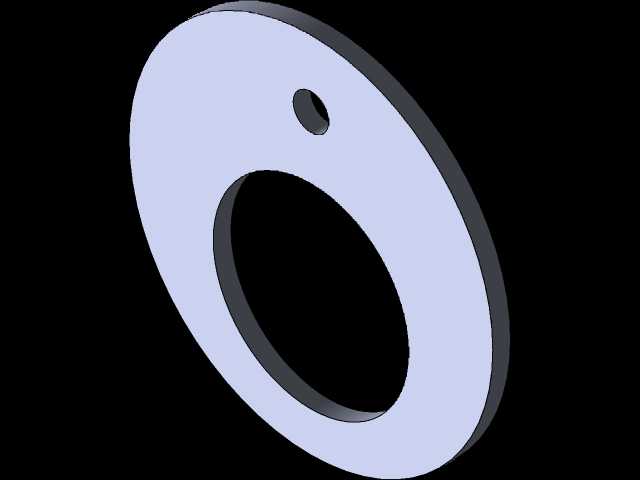

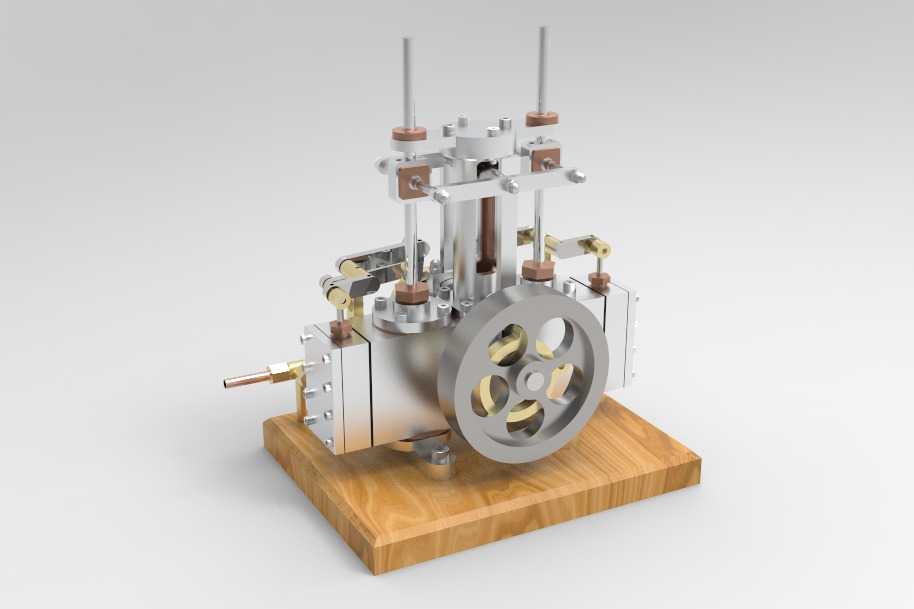

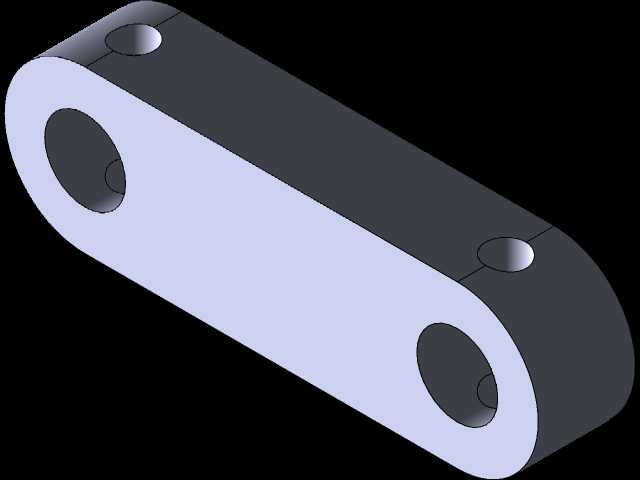

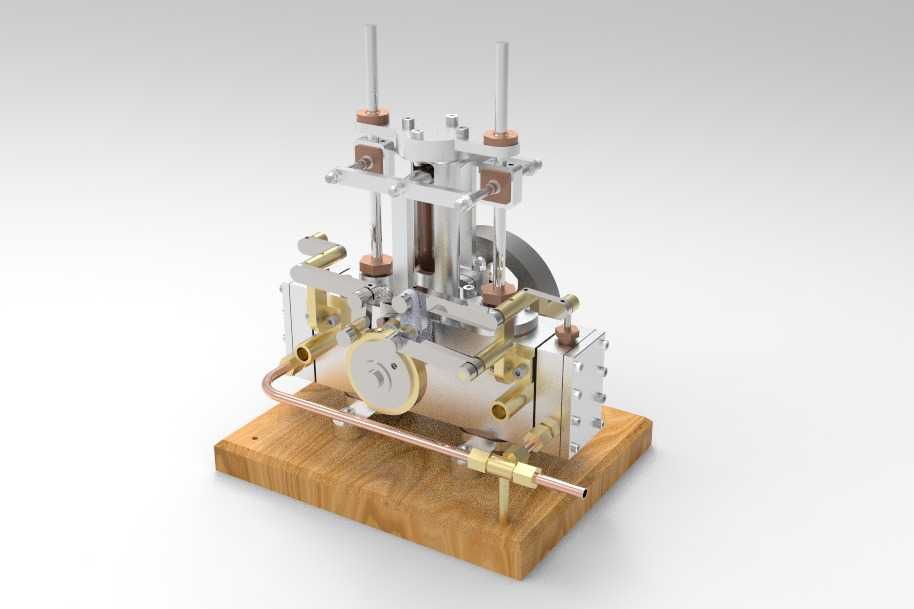

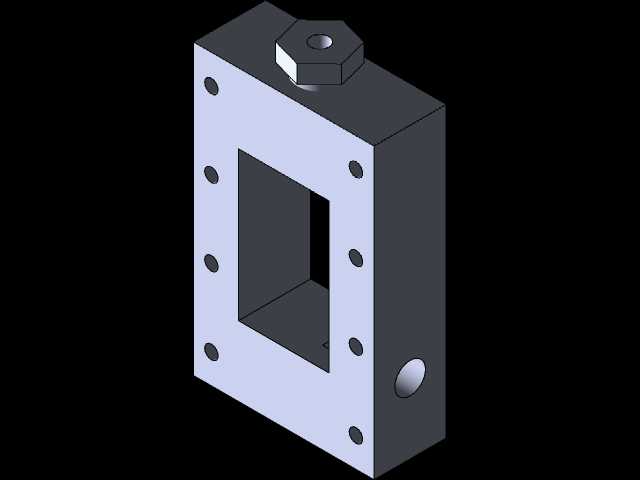

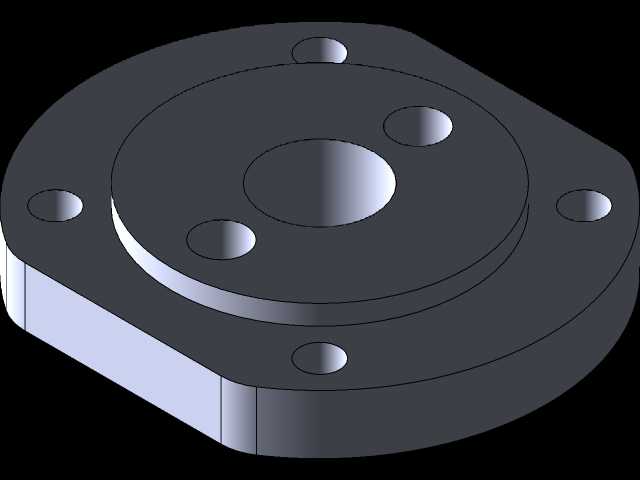

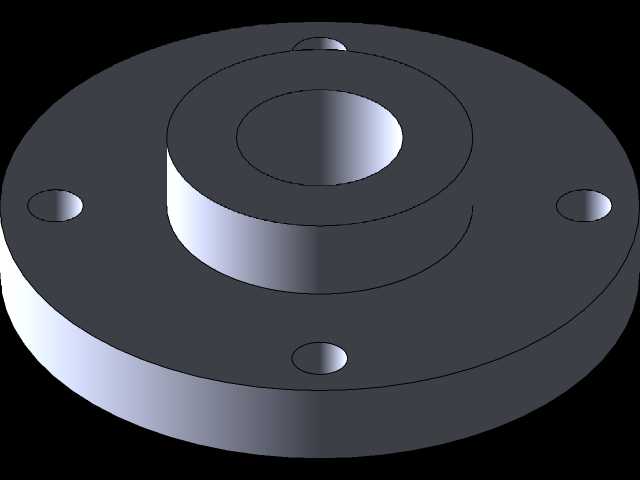

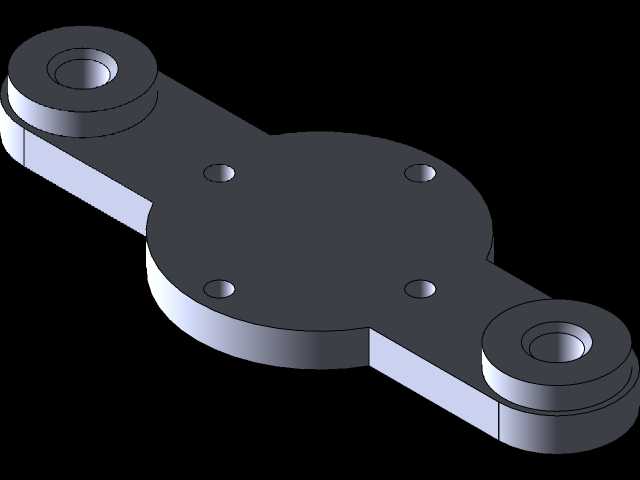

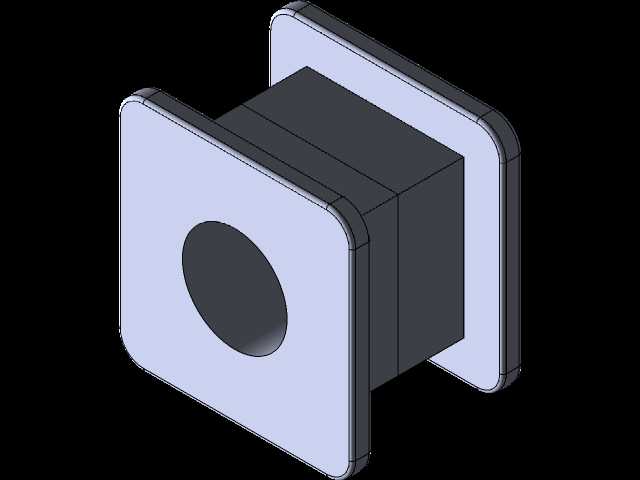

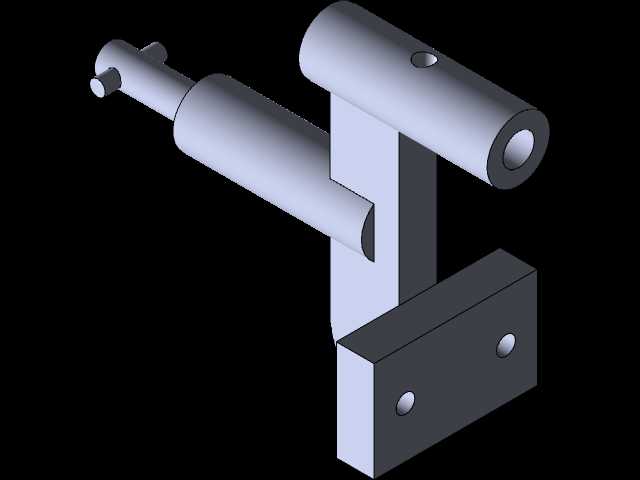

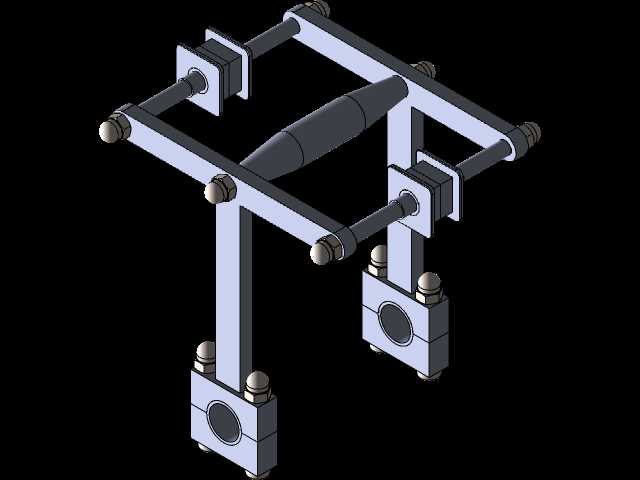

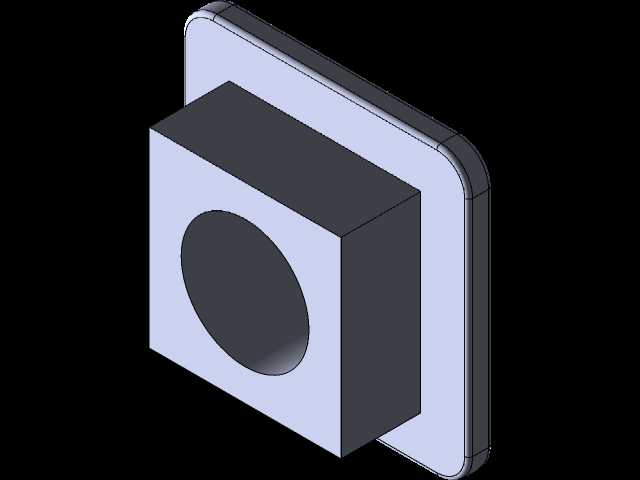

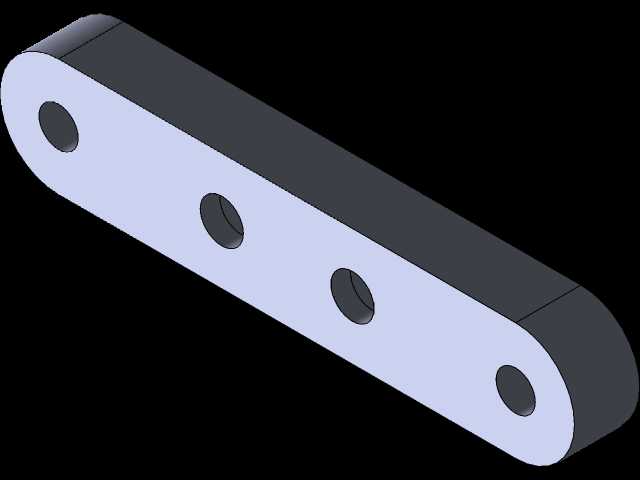

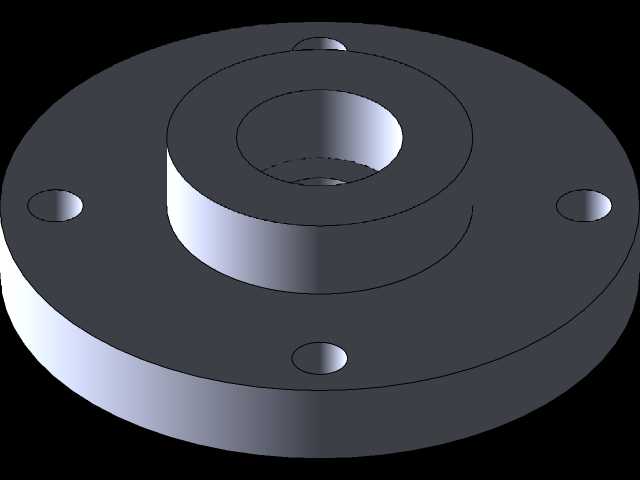

　　从功能特性上拆解，整套结构包含双组立式汽缸、滑阀配气机构、曲轴连杆组件、集成式阀块底座、铜质管路接头以及实木安装基座几个核心部分。立式汽缸采用同轴布置的活塞与活塞杆结构，活塞杆上端连接配气滑阀的联动机构，能够随活塞的往复运动同步切换进排气通路，不需要额外的凸轮配气结构，靠机械联动完成配气逻辑，结构可靠性更高，对蒸汽洁净度的要求更低，少量杂质也不容易造成配气机构卡滞。集成式阀块底座将两个汽缸的进排气通路、蒸汽输入接口整合在一体铣削的金属块上，减少了外接管路的接头数量，降低了蒸汽泄漏的风险，底座上预留的安装孔位能够直接将整套动力装置固定在基座或者配套设备的安装面上。铜质管路采用硬管弯折成型，搭配黄铜卡套接头，既满足了蒸汽输送的密封要求，也兼顾了复古机械的外观质感，管路走向沿着底座边缘布置，避开了所有运动部件的运动行程，不会出现运行过程中管路与运动件干涉的问题。

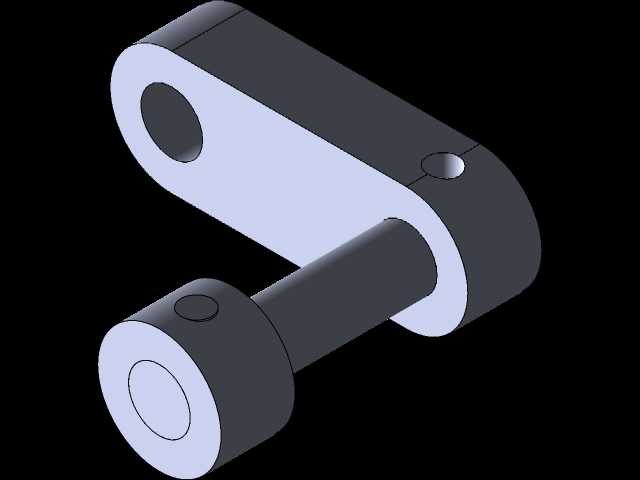

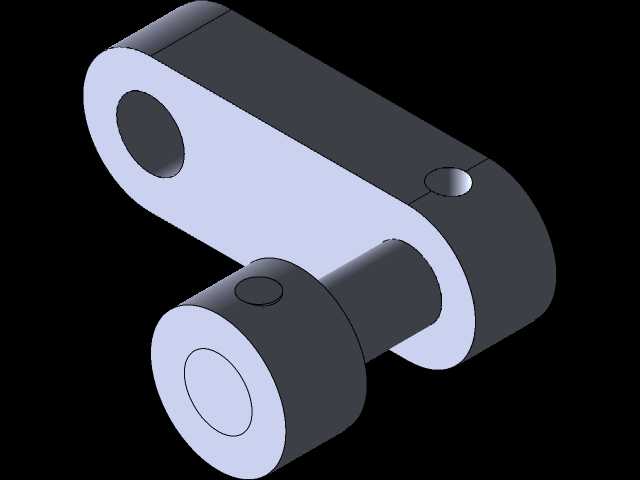

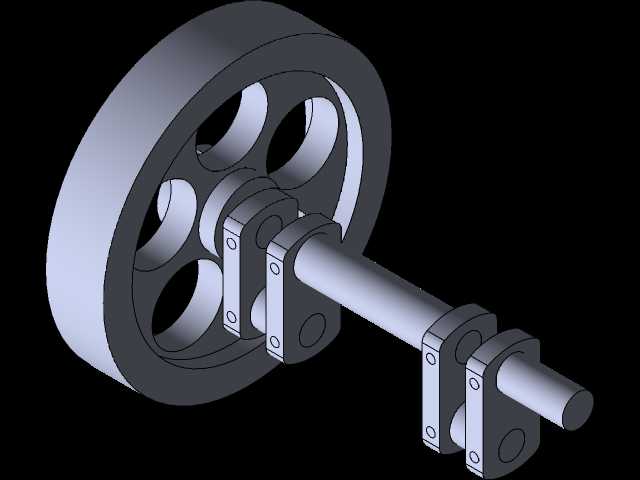

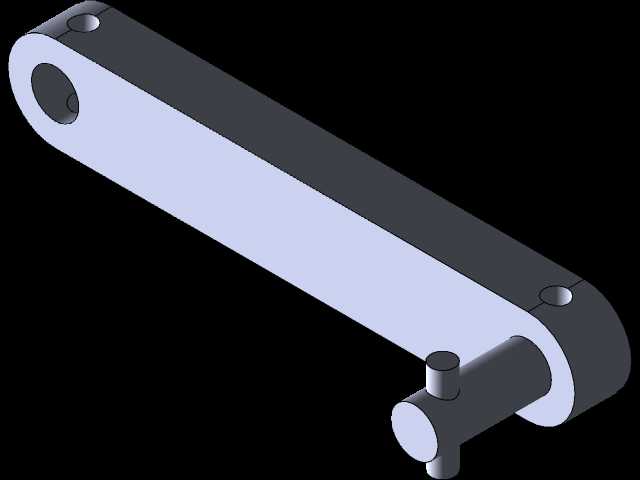

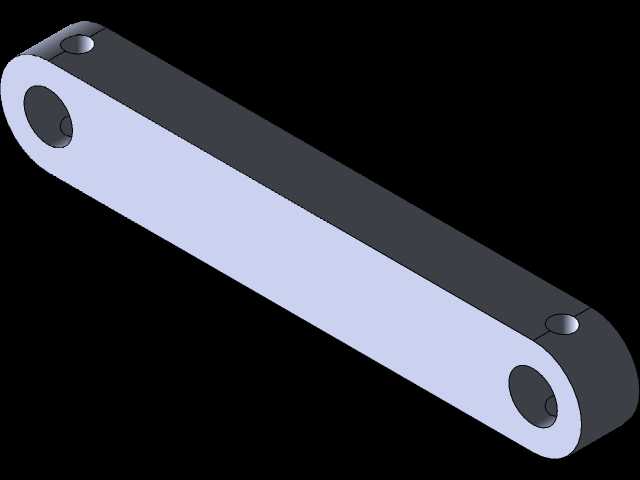

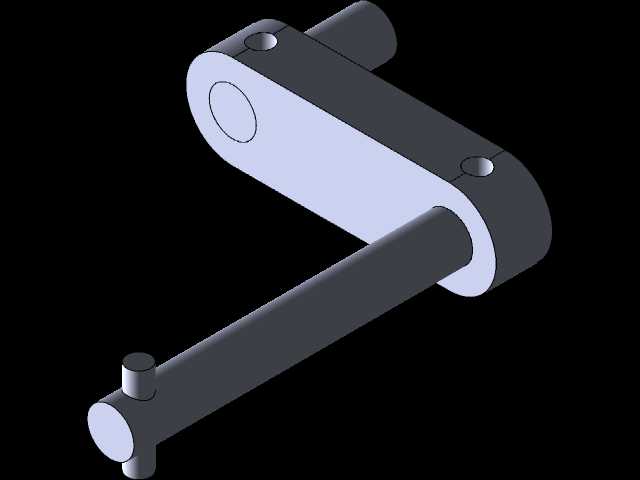

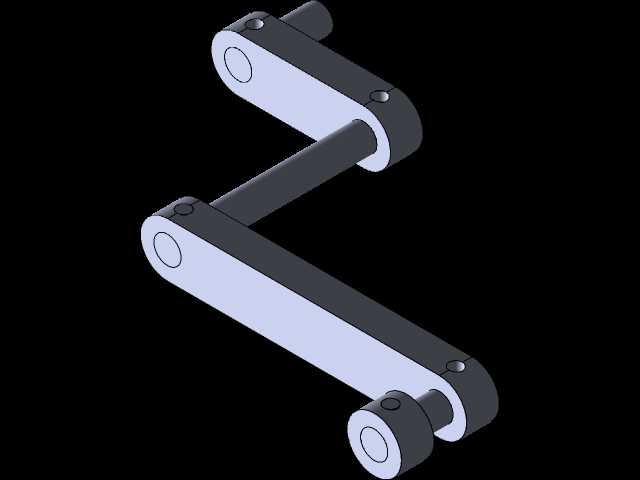

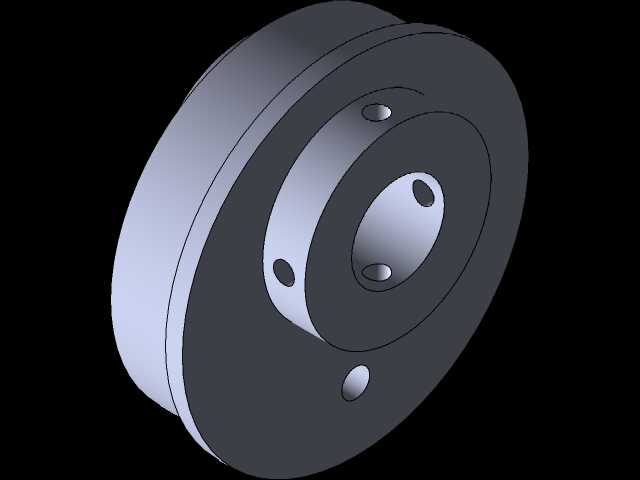

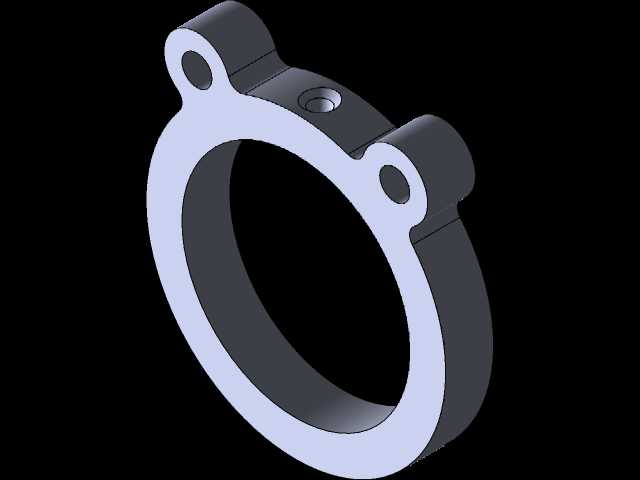

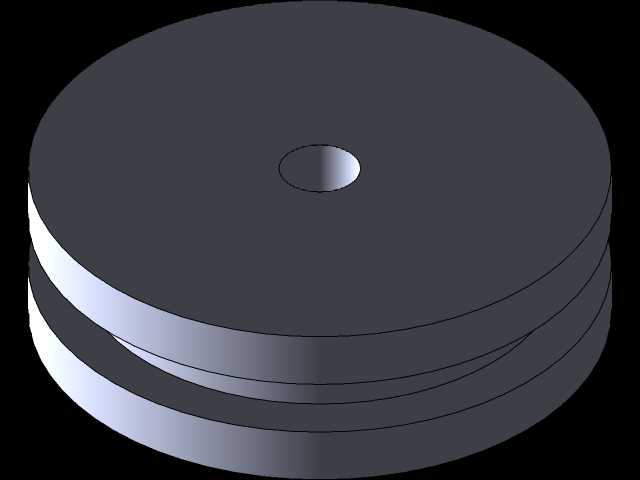

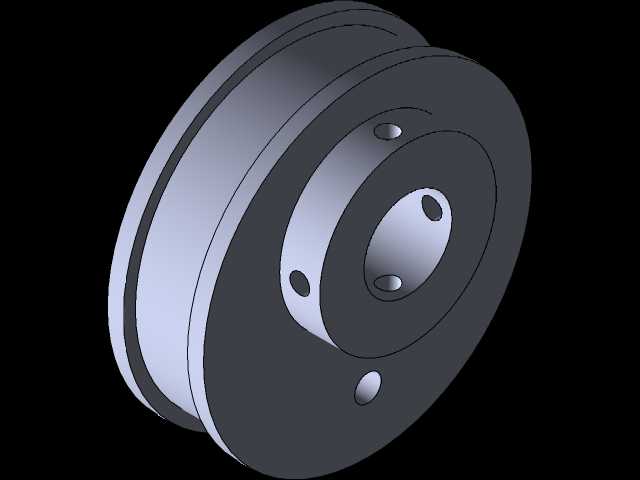

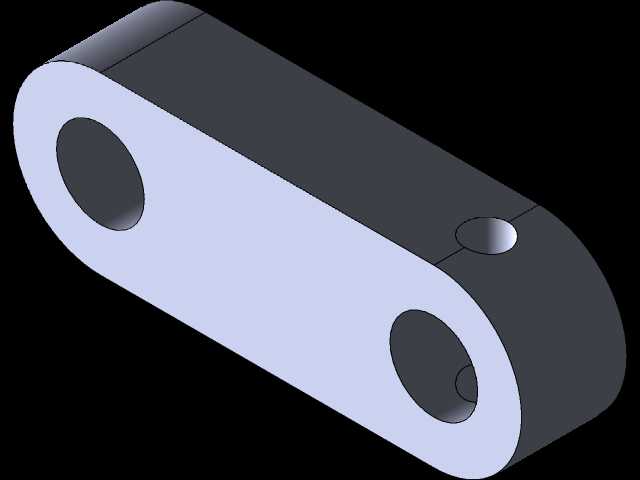

　　设计思路上，这套结构优先考虑了运动可靠性与装配便利性，所有运动副的配合间隙都预留了热膨胀余量，因为蒸汽机运行过程中汽缸部位会出现明显温升，金属部件受热膨胀后如果间隙预留不足，很容易出现活塞卡滞、连杆抱死的问题。配气滑阀与阀腔的配合采用研磨配合面，不需要额外的密封件就能实现蒸汽密封，减少了易损件的更换频率，适合长时间连续运行的演示场景。曲轴部分采用偏心轮结构搭配剖分式连杆大头，装配时不需要热装或者专用工装，普通工具就能完成拆解与重新装配，方便后期维护与结构调整。安装基座采用实木材质，一方面起到隔振作用，降低动力装置运行时的振动传递，另一方面木质基座的重量能够提升整套装置的放置稳定性，避免运行过程中出现位移，基座上的安装孔位采用沉孔设计，固定螺栓头部不会突出基座底面，放置时能够保持平稳。

　　从安装边界与外形尺寸来看，整套装置的最大外轮廓控制在紧凑的范围内，横向宽度不超过200mm，纵向深度不超过150mm，不含顶部调节杆的总高度不超过180mm，对安装空间的要求很低，既可以单独作为演示装置放置在桌面，也可以嵌入到小型蒸汽动力小车、船模的动力舱内作为动力源。安装时需要注意，蒸汽输入接口位于底座前侧的黄铜接头上，外接蒸汽管路时需要预留至少10mm的操作空间，方便管路接头的拆装；曲轴输出端位于装置侧面，输出轴的中心高度距离基座底面为65mm，外接传动件时需要匹配对应的中心高，避免出现传动带偏斜或者齿轮啮合不良的问题。所有运动部件的外伸部分都没有尖锐棱角，运行过程中不会对周边部件造成剐蹭，外部不需要额外加装安全防护罩就能满足演示场景的安全要求。

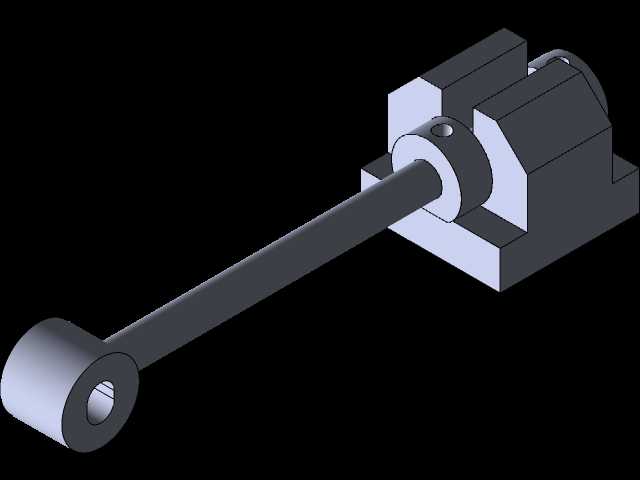

　　在实际结构验证过程中，这套双缸结构的动力输出特性更适合带动小功率的负载，比如小型发电机、演示用传动机构，在0.3MPa的蒸汽压力下就能获得稳定的转速输出，双缸交替做功的结构让输出扭矩的波动更小，带动负载时不会出现明显的转速抖动。配气机构的联动杆上预留了调节螺母，可以通过调整螺母的位置微调配气正时，适配不同压力的蒸汽输入工况，当蒸汽压力较高时可以适当调小进汽行程，降低蒸汽消耗量，蒸汽压力较低时可以调大进汽行程，保证足够的输出扭矩。底座上的排气接口统一汇总到后侧的排出管路，方便外接废气回收装置或者直接将废气排到指定位置，不会出现蒸汽四散影响周边设备的问题。
