花园式窄轨铁路翻斗运料小车结构设计

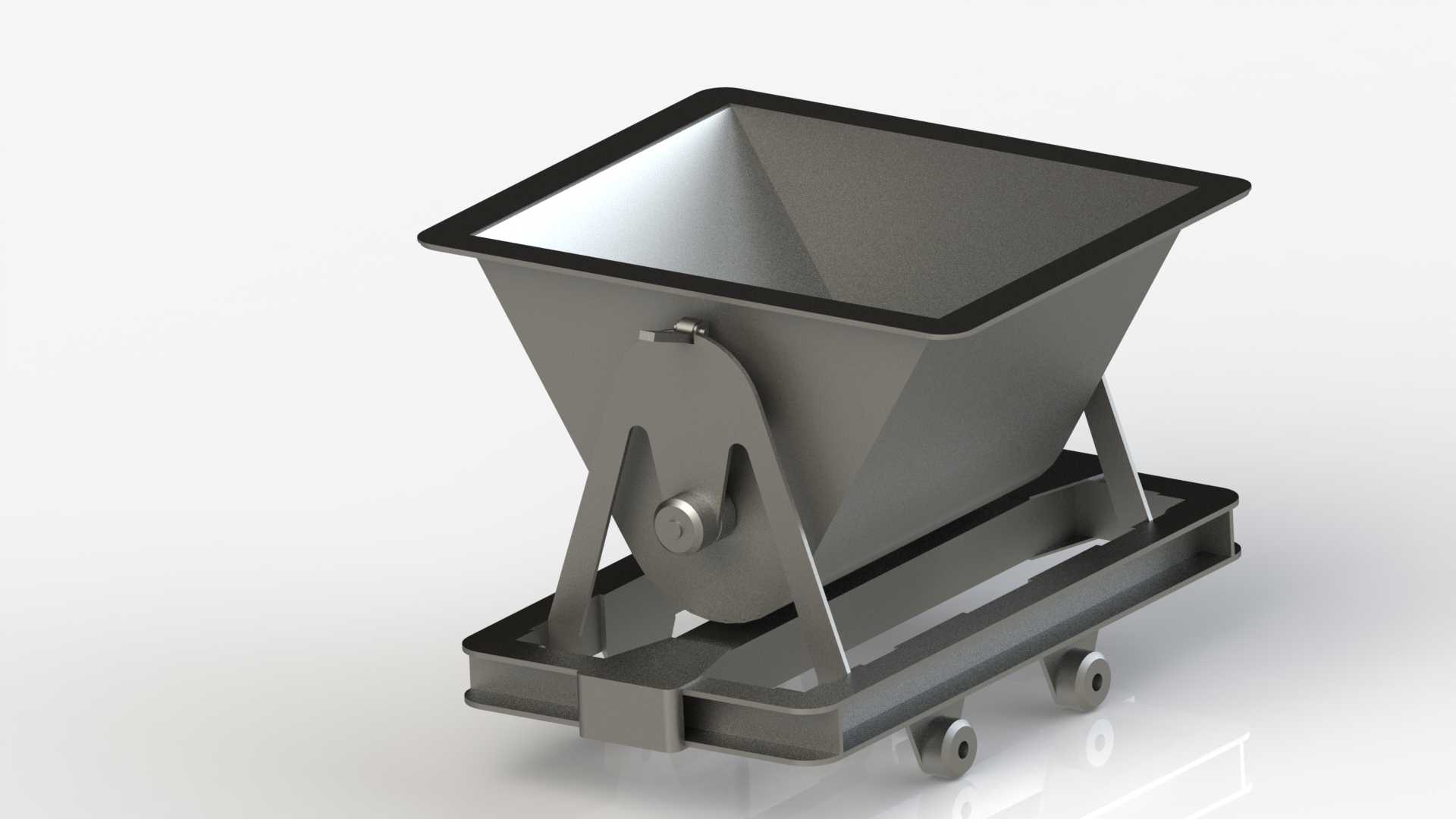

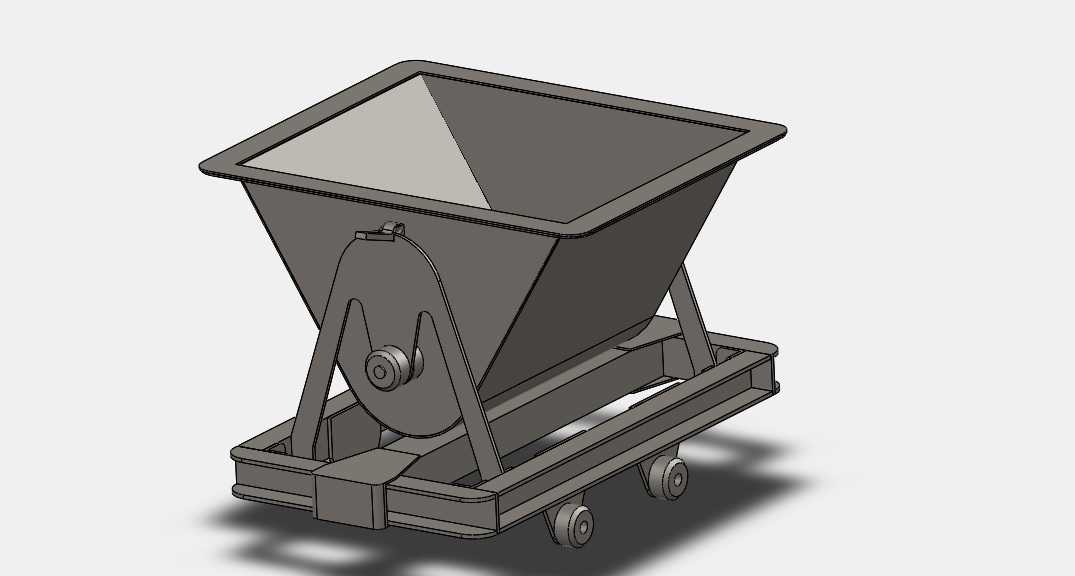

　　这类窄轨翻斗小车主要应用在厂区内部短距离散料转运、园林景观施工物料配送、小型矿山地表料场转运、厂区检修废弃物清运等场景，适配600mm、762mm等常见窄轨轨道铺设场景，相比无轮式转运设备，轨道导向的结构能在狭窄通道内保持固定行驶路径，不会出现偏移剐蹭通道两侧设施的问题，尤其适合通道宽度受限、地面平整度不足的老旧厂区或者山地园林施工区域。设备核心用途是装载颗粒状、块状散料，包括砂石、渣土、煤炭、施工废弃料、园林腐殖土等，依靠料斗的翻转结构实现快速卸料，不需要额外搭配卸料辅助设备，单人即可完成卸料操作，大幅降低短距离散料转运的人力投入。从功能特性来看，整车采用上宽下窄的梯形敞口料斗设计，料斗上口做外翻折边强化结构刚度，

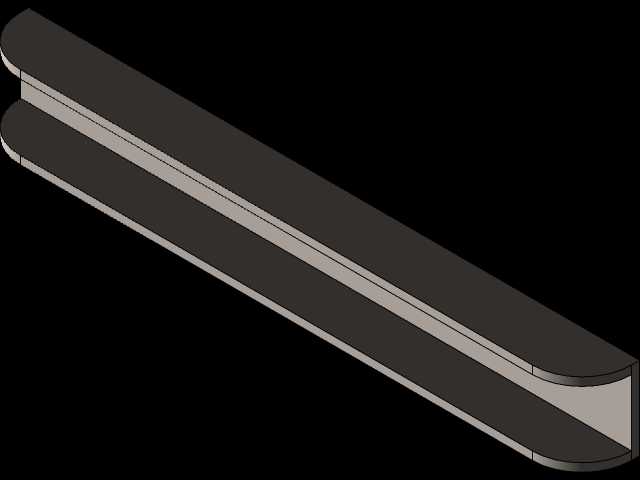

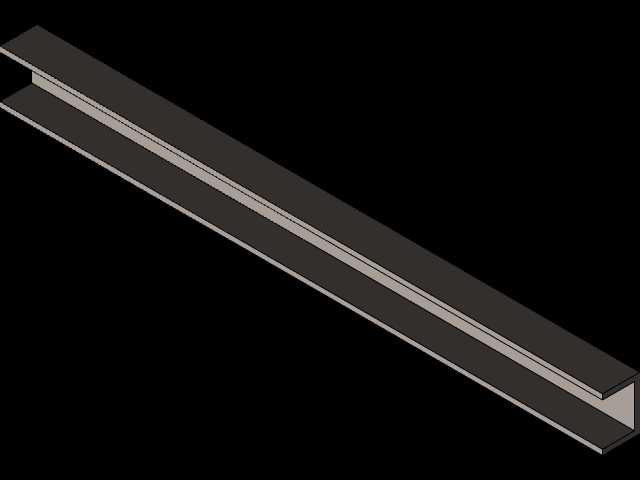

　　避免装载物料时料斗边缘受撞击变形，料斗底部通过铰接转轴与底架连接，铰接位置配置耐磨衬套，减少频繁翻转带来的轴孔磨损，延长设备使用寿命；料斗侧部设置锁止卡扣，正常运输状态下卡扣卡入底架的定位槽内，避免行驶过程中料斗意外倾翻撒料，卸料时只需向上扳动卡扣解锁，依靠料斗内物料的重力即可带动料斗绕铰接轴翻转完成卸料，卸料后料斗可依靠自身重心回落至锁止位置，操作流程简单无复杂动作。底架采用型钢焊接成型，主承重梁为槽钢结构，承受料斗及满载物料的全部载荷，横梁采用等边角钢交叉布置，提升底架的抗扭刚度，避免轨道面不平整时底架出现变形导致轮组卡轨；轮组采用单轮缘铸钢车轮，轮缘内侧与轨道侧面配合导向，车轮配置简易滑动轴承，不需要复杂的润滑维护，

　　适配低速重载的短距离运输场景，轮组安装位置经过重心匹配，满载状态下整车重心落在四个车轮的支撑面中心区域，行驶过程中不会出现侧翻风险。设计过程中首先确定额定装载容积，结合窄轨运输的限界要求，料斗最大宽度不超过轨道外侧宽度200mm，避免在弯道位置剐蹭轨道两侧的设施；料斗的翻转角度设计为45度，这个角度下散料可以依靠自重完全滑出料斗，不会出现物料粘附在料斗内壁残留的问题，同时翻转角度不会过大导致料斗重心过偏，出现回位困难的问题。铰接轴的位置选择在料斗重心偏下的位置，保证锁止状态下料斗有自然下压的趋势，不会在行驶颠簸中自动解锁，解锁后料斗重心越过铰接轴垂线位置即可自动翻转，不需要额外施加过大的操作力。安装边界方面，整车高度控制在1.

　　2米以内，长度不超过1.5米，宽度适配对应窄轨的安装尺寸，轮距与所选轨道规格严格匹配，车轮轮缘与轨道侧面的间隙控制在3-5mm，既保证行驶过程中不会出现卡滞，也不会因为间隙过大导致行驶摆动量过大；底架两端设置简易挂钩结构，可以多台小车串联由牵引车牵引，也可以单台由人力推动，挂钩高度与同类型窄轨车辆的挂钩高度保持一致，满足不同场景下的编组使用需求。料斗内壁做平滑过渡设计，没有突出的加强筋结构，避免散料在棱角位置堆积，卸料时可以完全清空，减少人工清理料斗的工作量；底架下部预留足够的空间，不会在轨道接头位置或者道岔位置出现剐蹭轨道部件的问题，适配普通轻型钢轨的铺设条件，不需要对轨道做特殊改造即可投入使用。
